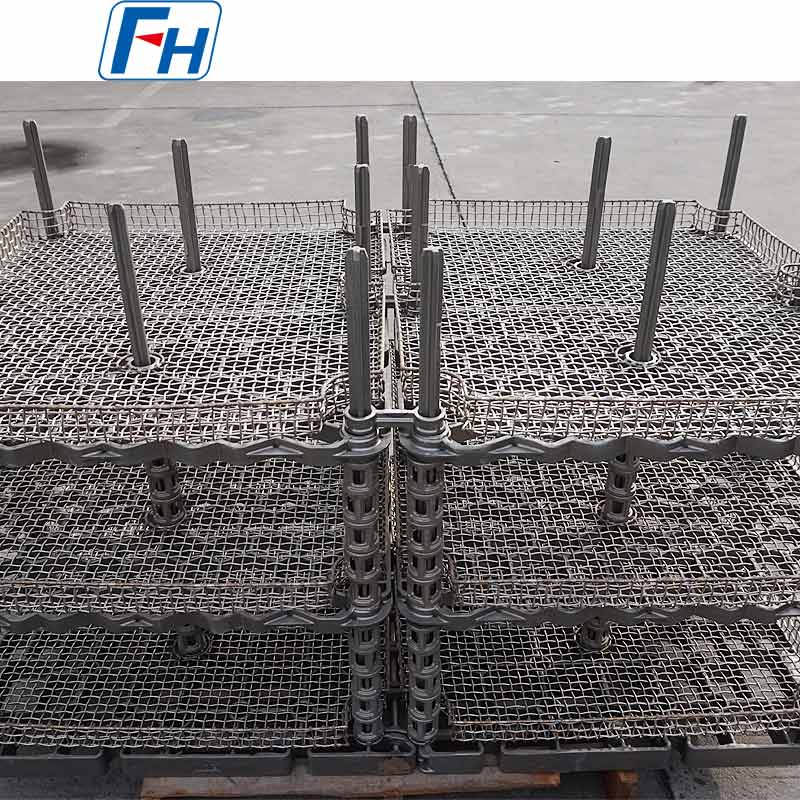

ワイヤーメッシュバスケット付きスチールパレット焼きなましおよび焼き戻し用熱処理治具 | FH®

I. コアコンセプトと構造構成
このタイプの治具は通常、「ベース トレイ取り外し可能なコンテナ」アセンブリを形成する 2 つのコア コンポーネントで構成されます。
1. 標準トレイベース

• 機能: 基本的な可動プラットフォームおよび器具全体の中核となる構造強度コンポーネントとして機能します。これは頑丈な金属フレーム (通常は RA330 などの耐熱鋼から溶接) で、下部には統合された走行機構 (ホイールまたはスライダー)、端にはシールおよびガイド構造、上部には標準化された位置決めおよびロック インターフェイスが備えられています。
• 特徴: トレイ炉のトラック、ドライブ、シーリング システムと完全に互換性があり、生産ラインでの正確で安定した周期運動を実現します。

2. 交換可能なメッシュバスケット

• 機能：ワークを直接保持、分離、固定するための容器として機能します。耐熱鋼線や鋼板のメッシュを溶接して中空にしたバスケットで、形状はほとんどが正方形または円形です。
• 特徴:
  01. 高い通気性：メッシュ構造により、熱処理雰囲気と焼入れ媒体があらゆるワークに均一かつ完全に接触します。
  02. モジュール性: メッシュ バスケットは、位置決めピン、クイックリリース バックル、またはボルトを使用して、トレイ ベースにすばやく正確に接続したり、トレイ ベースから分離したりできます。
  03. 専門化: さまざまな内部コンパートメントとセパレーターを備えたカスタマイズされたメッシュ バスケットは、さまざまなワークピースの形状、サイズ、プロセス要件に応じて設計でき、単一のトレイを多目的に使用できます。



II.設計上の重要な考慮事項
1. インターフェースの標準化

• 成功の鍵。 システム全体の互換性を確保するには、トレイベースとすべてのメッシュバスケットの間の機械的インターフェイス (位置決めとロック) および吊り上げインターフェイスを完全に標準化する必要があります。

2. メッシュバスケット構造の最適化

• 強度と通気性のバランス: 耐荷重強度を確保しながら開口率を最大化。
• ワーク落下防止： 最小のワークピースの寸法に基づいてメッシュ サイズを設計するか、細かいメッシュのライナーを取り付けます。
• 簡単に空にする: 開閉可能なサイドドアまたはボトムドアを採用し、加工済みワークの排出に便利です。

3. 材料の選択

• トレイベース: RA330 合金により、高温での構造強度と耐クリープ性を確保します。
• メッシュバスケット: AISI 314、310S、または RA330 ワイヤー/プレート。温度、雰囲気、負荷の要件に基づいて材料を選択します。選択された材料は、優れた耐酸化性と耐変形性を示さなければなりません。



Ⅲ．典型的なアプリケーションシナリオ
このタイプの治具は、次のような大量の、小型から中型の、規則的な形状の、または大量にロード可能なコンポーネントに特に適しています。

• 自動車産業：ファスナー（ボルト、ナット）、ガスケット、ピニオン、バルブシート。
• 軸受産業: ころ、保持器、中小型軌道輪。
• 一般機械工業：標準部品、ピボットピン、チェーンプレート。
• プロセスタイプ: 浸炭、浸炭窒化、焼入れ、焼き戻し、洗浄を含む全プロセスアプリケーション。



IV. 概要

トレイメッシュバスケット固定具は、トレイ炉の技術概念を本質的に拡張したものです。 「物流とプロセス」を分離します。ベースは正確な物流を担当し、メッシュ バスケットはプロセス関連の積載を引き受けます。この設計により、次のことが実現されます。

• 生産サイクルタイムの究極の圧縮
• 製品切り替えにおける究極の柔軟性
• 熱処理品質の安定保証
• 備品の総所有コスト (TCO) を大幅に削減

これは単なる備品ではなく、「トレイ炉を中心に構築された柔軟な生産マテリアル ハンドリング システム」の中核となるキャリアです。この設備を採用するということは、企業が体系的かつモジュール的な考え方で熱処理生産ラインを運用することを選択することを意味し、これは効率的なスマート製造に向けた重要なステップとなります。
無錫順騰方湖合金技術有限公司 (FH®) は、工業炉用熱処理治具および耐熱合金部品の専門メーカーです。 .

材料グレード表:

よくある質問:

Q: 問い合わせ方法は？

A: ステップ 1、炉、動作温度、冷却方法、炉の積載重量などについて詳細を教えてください。

ステップ 2、3D 図面を提供することをお勧めします。

ステップ 3、十分な詳細が得られたら、製品の図面を設計し、それに応じて見積もりを作成します。

Q: 価格はいつわかりますか?

A：お問い合わせを頂いてから通常24時間以内（土日祝日を除く）にお見積りをさせて頂きます。価格を知りたいのでお急ぎの場合は、お見積りをご提案させていただきますので、メールまたはその他の方法でお問い合わせください。

Q: いつ発送されますか? /納期はどのくらいですか?

A: - サンプル注文: 全額支払いの受領後 35 日。

-取り寄せ注文：全額支払いの受領後10日

-OEM注文：入金受領後30日。

Q: アフターサービスは何ですか?

A: すべての種類の製品に対して 1 年間の保証が付いています。

初めて付属品に欠陥が見つかった場合は、次回のご注文で新しい部品を無料で交換させていただきます。経験豊富なメーカーとして、品質とアフターサービスをご安心ください。

Q: 支払い条件は何ですか?

答え: T/T

お支払い<= USD10000、100% 前払い。お支払い > USD10000、50% T/T 前払い、出荷前に残高。

Q：発送方法は何ですか？

A: DHL、UPS、EMS、Fedex、航空貨物、海上貨物、または鉄道貨物によって輸送されます。
