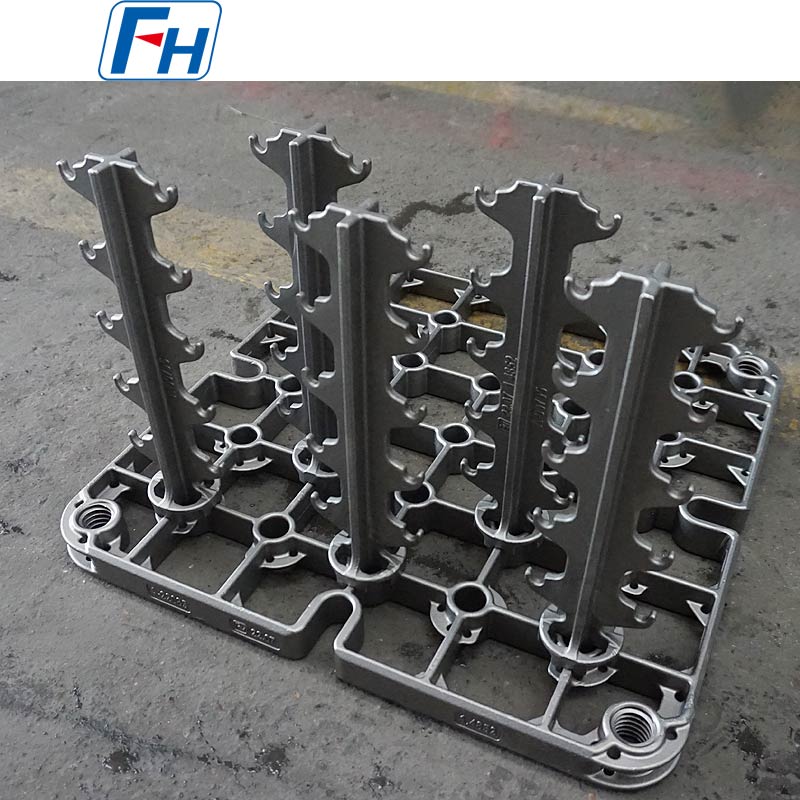

FH® パレット炉熱処理治具は、パレット型熱処理炉用に設計された特殊な耐荷重および搬送システムです。このタイプの炉は、特に自動車部品業界での連続熱処理に広く使用されており、その治具の設計は標準化、モジュール化、自動化の原則を体現しています。
パレット炉の核となるコンセプトは、「ロード トレイ」と「搬送機構」を 1 つに統合し、標準化されたリサイクル可能な独立したユニットであるパレットを形成することです。

I. コアコンセプトと動作原理
1.パレット炉とは何ですか?

• これは、内部またはその横に閉じたループ状のトラックを備えた連続熱処理炉です。 1 つまたは複数のパレットは、このトラックに沿って駆動機構 (チェーン、摩擦車、リニアモーターなど) によって駆動される独立した「移動カート」として機能します。これらは、積み込み、加熱、浸漬、焼入れ、洗浄、焼き戻し、および荷降ろしのすべてのワークステーションを循環します。

2. 治具コア: パレットシステム

• パレット: これは、ワークピースを運ぶロードトレイだけでなく、独自の移動機構 (車輪、スキッドなど) を備えた搬送ユニットでもあります。
• トラックシステム: 直線セクション、カーブ、リフター、搬送台車など、パレットの移動を正確にガイドする固定経路。
• 駆動および位置決めシステム: パレットが正しい時間と場所で開始、停止、搬送されることを保証します。

3. 主な利点:

• 極めて高い柔軟性と制御可能なサイクルタイム: 各パレットは独立したユニットであり、プロセスの必要に応じて異なるライン間でルーティングできるため、複数製品の可変サイクル生産が容易に可能になります。
• 全自動化：積み込みから積み降ろしまで人手を必要とせず、「無人作業場」のモデルとなる。
• 優れたシールと雰囲気制御：パレットと炉本体の間に高度なシール技術（サンドシール、ローラーシール、フレキシブルシールなど）を使用できるため、雰囲気損失が少なく、安定性が高くなります。



II.材料の選択

• メインフレームとホイールアクスル: RA330 は、高強度、耐クリープ性、耐浸炭性のバランスを考慮した第一の選択肢です。インコネル 601 は、非常に高温のゾーン (>1000°C) 向けに考慮されています。
• ホイール/ベアリング: ホイールはRA330または高クロム鋳鉄を使用。ベアリングには特殊な高温固体潤滑剤（二硫化モリブデン、グラファイトなど）が必要か、より大きなクリアランスを持つ単純な構造として設計する必要があります。
• スキッド: 自己潤滑性を備えた炭化ケイ素、窒化ケイ素、または黒鉛含有複合セラミック材料。
• トラック: RA330 構造部分または高クロム耐摩耗性鋳鉄。



Ⅲ．代表的な用途:

• 自動車部品: ギア、等速ジョイント、ドライブシャフト、ステアリングナックルなどの浸炭焼入れ、高周波焼入れ、焼戻しライン。
• ベアリング: 軌道輪ところのオーステンパーライン。
• ファスナー: ボルト、ナットの焼入れ・焼戻しライン。



IV.概要
FH® パレット炉設備は、連続熱処理ツールにおける最高レベルの自動化とシステム化を表します。これらは独立した設備ではなく、機械駆動、熱シール、正確な位置決めを統合したインテリジェントな物流ユニットです。

その価値は、個別の「ロード、処理、アンロード」アクションを、デジタル プログラムによって指示されるシームレスで無限に循環する生産フローに変換することにあります。パレット炉システムへの投資は、単に機器を購入することではありません。 「生産物流理念」を採用しています。その運用の成否は、「機械的信頼性、熱的安定性、システム制御性」の三位一体を究極的に追求することにかかっています。 「パレットの流れが生産のリズムを決める」とも言えます。
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) は、工業炉用の熱処理治具および耐熱合金部品の専門メーカーです。

材料グレード表:

よくある質問:

Q: 問い合わせ方法は？

A: ステップ 1、炉、動作温度、冷却方法、炉の積載重量などについて詳細を教えてください。

ステップ 2、3D 図面を提供することをお勧めします。

ステップ 3、十分な詳細が得られたら、製品の図面を設計し、それに応じて見積もりを作成します。

Q: 価格はいつわかりますか?

A：お問い合わせを頂いてから通常24時間以内（土日祝日を除く）にお見積りをさせて頂きます。価格を知りたいのでお急ぎの場合は、お見積りをご提案させていただきますので、メールまたはその他の方法でお問い合わせください。

Q: いつ発送されますか? /納期はどのくらいですか?

A: - サンプル注文: 全額支払いの受領後 35 日。

-取り寄せ注文：全額支払いの受領後10日

-OEM注文：入金受領後30日。

Q: アフターサービスは何ですか?

A: あらゆる種類の製品に対して 1 年間の保証が付いています。

初めて付属品に欠陥が見つかった場合は、次回のご注文で新しい部品を無料で交換させていただきます。経験豊富なメーカーとして、品質とアフターサービスをご安心ください。

Q: 支払い条件は何ですか?

答え: T/T

お支払い<= USD10000、100% 前払い。お支払い > USD10000、50% T/T 前払い、出荷前に残高。

Q：発送方法は何ですか？

A: DHL、UPS、EMS、Fedex、航空貨物、海上貨物、または鉄道貨物によって輸送されます。
