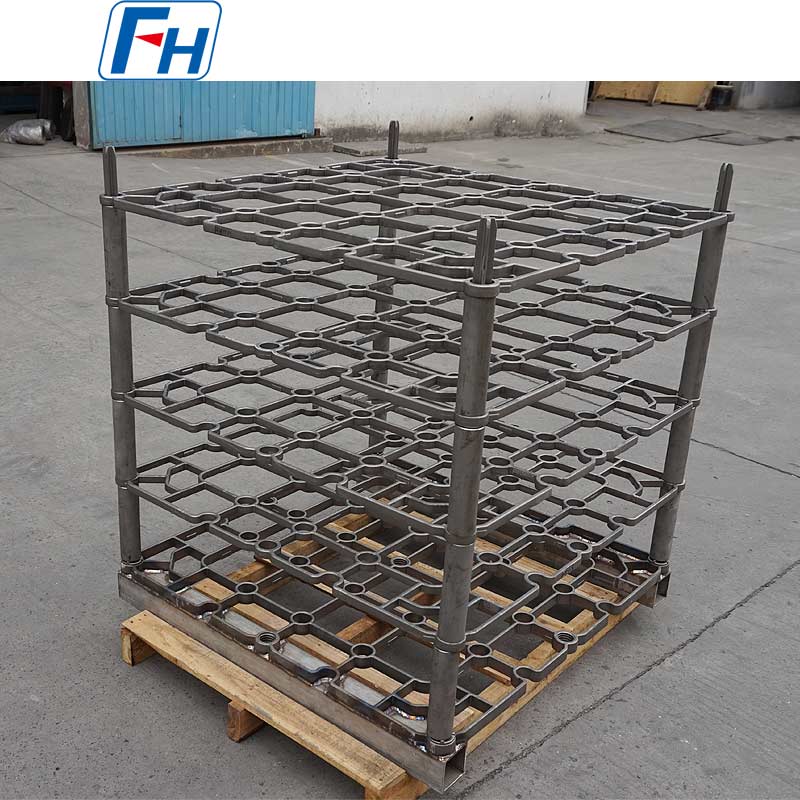

FH®焼戻し炉用熱処理治具
主な利点
- 熱的に安定した設計
接合部の反りや緩みが進行することなく、150°C ～ 700℃ の繰り返しの加熱と冷却のサイクルに耐えられるように設計されています。 - スケールなし、汚染なし
滑らかな表面と耐酸化性の素材により、ゆるやかなスケールの形成が防止され、ワークピースの表面を清潔に保ち、処理後の洗浄を軽減します。 - 均一な気流 / 熱伝達
オープングリッドまたは穴あき設計により、最適な熱風循環が可能になり、負荷がかかる部品全体の温度勾配が最小限に抑えられます。 - 軽量でありながら強力
最適化されたセクションの厚さにより、十分な負荷容量を維持しながら熱質量が削減されます (より速い加熱/冷却)。 - カスタム構成
トレイ、スタッキンググリッド、吊り下げ治具、または部品固有のネスト – 炉のサイズと部品の形状に合わせて設計されています。
技術仕様
| パラメータ | 値 |
| 代表的な材質 | 310S、1.4828、1.4849、または炭素鋼 (予算オプション) |
| 動作温度範囲 | 150℃～700℃連続 |
| 表面仕上げ | 溶接まま / 酸化前 / ショットブラスト |
| 耐荷重 | 50 – 500 kg (設計による) |
| 製作 | 精密鋳造・TIG溶接 |
| 期待寿命 | 500 – 1000 サイクル (適切に使用した場合) |
| リクエストに応じて材料証明書を入手可能 | |
FH® 焼戻し炉治具を選択する理由
1. 焼き戻し用に設計 – 焼き入れ治具を再利用するだけではありません
多くの店では焼き入れと焼き戻しに同じバスケットを使用しています。硬化治具は多くの場合重すぎ（熱質量が大きい）、表面が粗く、焼き戻し温度でスケールや剥離が発生します。 FH® 焼き戻し治具は、特にこの低温、長サイクルの用途向けに最適化されています。
2. 焼き戻しのための材料の選択
| 材質 | 最高温度 | 長所 | 最適な用途 |
| 炭素鋼 | 450℃ | 低コスト | 低温焼戻し、重要ではない部品 |
| 310S | 700°C | 耐酸化性、耐久性 | 汎用、保護雰囲気 |
| 1.4828 | 800℃ | 310Sよりも高いニ | 高温焼戻し（650～700℃） |
| 1.4849 | 850℃ | 最大クリープ強度 | 重荷重、長サイクル |
3. クリーンな動作 - スケール剥離なし
- 事前に酸化された表面は安定した酸化層を形成します
- 鋭利な溶接スパッタや粗い鋳肌がないこと
- 部品がきれいに仕上がります – 二次洗浄を削減または不要にします
4. 軽量 = エネルギー効率が高い
FH® 焼き戻し炉治具は、(強度を犠牲にすることなく) より薄く最適化されたセクションを使用しています。熱質量が小さいということは、次のことを意味します。
- 炉の昇温が速くなります
- エネルギー消費量の削減
- サイクル間のターンアラウンドの短縮
アプリケーション
- 空気強化炉
- 保護雰囲気焼き戻し (N₂、エンドガス)
- 真空焼戻し（適切な材質を使用）
- 応力緩和（400～650℃）
- 部品: ギア、シャフト、ベアリング、スプリング、工具、金型、ファスナー
材料グレード表:
| 耐熱鋼 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 化学成分(%) | 最高動作温度 | |||||||
| C | シ | ん | Cr | Ni | Nb/Cb | モー | その他 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30～0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 彼 | SCH17 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | こんにちは。 | SCH18 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20～0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | 広島大学 | SCH20 | 0.35～0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35～0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30～0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80～1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20～1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80～1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06～0.15 | 0.50～1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50～1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | ハードウェア | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05～0.25 | 0.50～1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25～0.35 | 0.50～1.50 | 0.50～1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35～0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | 幅:4.0～5.5 | 1200℃ |
FH®熱処理治具の本物の写真
注文の流れ
- 炉の内部寸法と部品の写真を提供してください
- 使用温度と雰囲気を指定する
- サイクルあたりの負荷重量を共有する
- FH®はグリッドデザイン、材料グレード、厚さを提案します
- 生産: 7 ～ 12 営業日
- 納品内容: 検査報告書と取り扱い説明書
よくある質問:
Q1: 焼入れ治具を焼き戻しにそのまま使用できないのはなぜですか?
A: 可能ですが、最適ではありません。硬化バスケットは一般に重く（熱質量が大きく、サイクルが遅い）、表面が粗いことが多く、焼き戻し温度でスケールや剥離が発生し、部品が汚染される可能性があります。 FH® 焼き戻し治具は軽量で、表面が滑らかで、特にクリーンで効率的な焼き戻し用に設計されています。
Q2: 何度もサイクルを繰り返すと治具が歪んでしまいますか?
A: 最小限です。 FH® 焼き戻し治具は製造中に応力が軽減され、強化されたグリッド設計が使用されています。 500 サイクル後の典型的な歪みは、長さ 500 mm で 2 mm 未満です。寿命を最大限に高めるために、治具の焼き入れは避けてください (炉または静止空気中で冷却させます)。
Q3: 器具を掃除するにはどうすればよいですか?
A: 通常は、100 ～ 200 サイクルごとに軽いワイヤー ブラッシングまたはビード ブラストを行うだけで十分です。スケールが形成された場合は、激しい研削を避けてください。粗い斑点ができ、再びスケールが早くなる可能性があります。炭素鋼製の器具の場合は、時々再ブラストして錆を取り除きます。
Q4：長尺物（シャフト、バー）用の吊り金具はありますか？
A: はい。 FH® は、吊り下げツリー、ピン ラック、シャフト、長いチューブ、バー用の垂直固定具を設計しています。必要なのは、部品の長さ、吊り下げ点の位置、炉の高さだけです。
Q5: 保証は何ですか?
A: 製造上の欠陥 (溶接の亀裂、材料の欠陥) に対して 12 か月。通常の熱による変色、軽微な表面の酸化、および段階的な反りは摩耗とみなされ、カバーされません。すべての治具は出荷前に平坦性と溶接の完全性が検査されます。
