熱処理治具の耐用年数とライフサイクルコストはどれくらいですか?

通常の産業上の任務では、鋳造耐熱合金熱処理治具は通常耐久性があります。 300 ～ 600 熱サイクル 、またはおおよそ 2年から5年 サイクル頻度、炉の雰囲気、負荷パターンによって異なります。真のライフサイクルコストは購入価格だけではありません。初期コスト、交換頻度に単価を掛けたもの、大型または劣化した器具によって消費される余分なエネルギー、メンテナンスの労力、器具の故障によって発生するスクラップの合計です。初期価格は高くなりますが、サイクル寿命が長く、荷重の安定性が優れている治具は、ほとんどの場合、2 ～ 3 年の期間で処理部品あたりのコストが低くなります。

どれくらいの期間行うか 熱処理治具 通常最後

耐用年数はカレンダー時間ではなく熱サイクルで測定されます。これは、3 シフトの連続炉で使用される治具は、毎日 1 回のバッチで使用される治具よりもはるかに早く摩耗が蓄積するためです。以下の表は、定格温度範囲内および通常のメンテナンス条件内で動作する鋳造耐熱合金治具について報告された一般的なフィールド範囲を反映しています。

これらの数値は、治具が定格設計容量を超えて過負荷になっておらず、炉の雰囲気制御が仕様内に維持されていることを前提としています。連続炉は、サイクルごとの摩耗率がバッチ炉装置に匹敵する場合でも、治具がサイクルをはるかに早く蓄積するため、カレンダー寿命が短くなる傾向があります。

耐用年数を短縮または延長するもの

治具の劣化を引き起こす 4 つのメカニズムがあり、それぞれのメカニズムが設計と材料の選択に対して異なる反応を示します。

• 熱疲労: 加熱と冷却を繰り返すと、鋭い角、溶接接合部、薄い移行部などの応力集中点で微小亀裂が発生します。強化されたリブ構造と丸みを帯びたコーナーにより、この影響が大幅に軽減されます。
• 高温酸化と浸炭攻撃: 1000°C を超える温度に継続的にさらされると、表面のスケーリングと粒界炭化物の析出が促進され、時間の経過とともに合金が脆化します。
• 機械的負荷とクリープ: 高温で荷重が継続すると、ゆっくりとした永久変形、つまりクリープが発生し、完全な破壊が発生するずっと前に、トレイのたるみやバスケットの位置のずれとして現れます。
• 大気の化学: 塩浴、窒化、および浸炭雰囲気は、中性または真空環境よりも攻撃的であり、通常、清浄な雰囲気での操作と比較して治具の寿命が 20 ～ 40% 短くなります。

ライフサイクルコストの計算式を分析する

治具セットの総所有コストは、初期コストに、ユニットコストを掛けた交換頻度、過剰な治具の質量またはスタッキング効率の低下によるエネルギーコストの増加、およびメンテナンスコストと、治具関連の部品の故障によって発生する廃棄コストを加えたものとして最もよく表されます。各要素は定量化可能であり、購入請求書だけで判断するのではなく、個別に追跡する必要があります。

価格が 20 ～ 30% 高くなりますが、1.4852 や 2.4879 などのニッケル富化合金で作られた治具は、サイクル寿命を 40 ～ 60% 延ばすことができます。これにより、通常、最初の交換サイクル内の高い購入価格が相殺され、その後の処理バッチあたりの混合コストが下がります。

注目の熱処理治具シリーズ

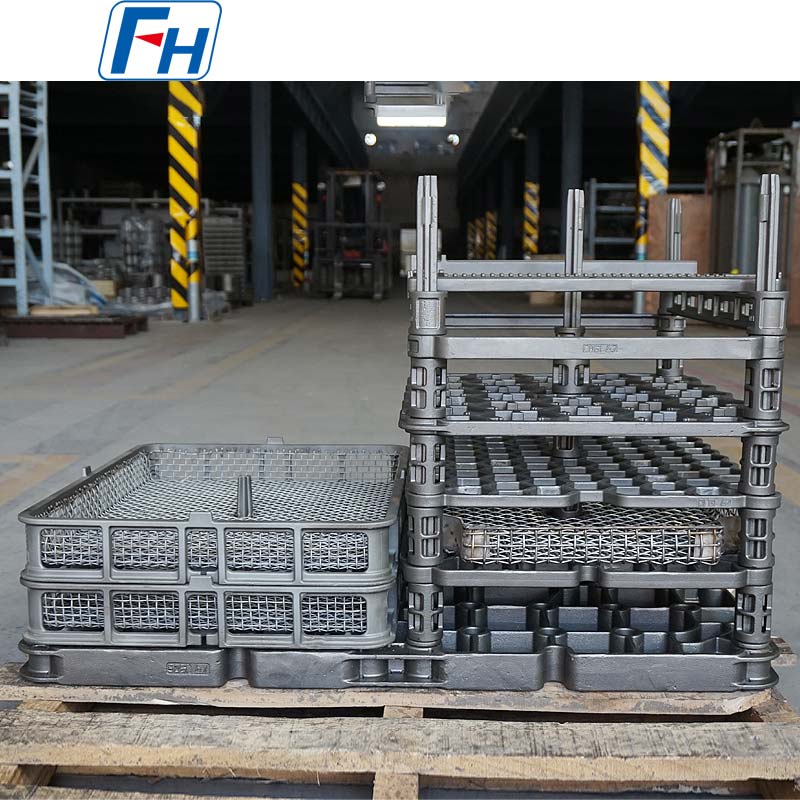

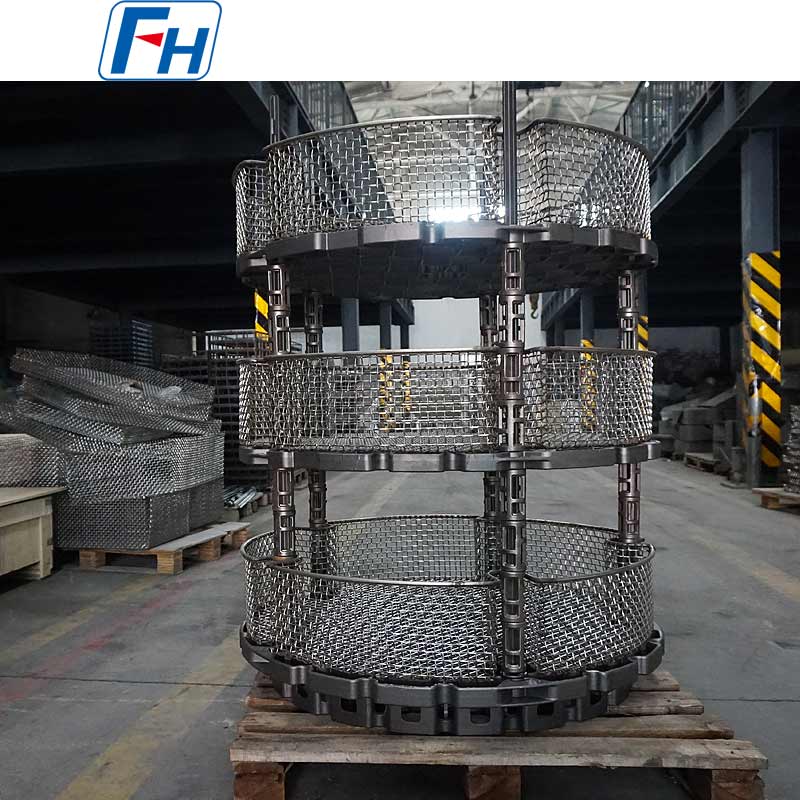

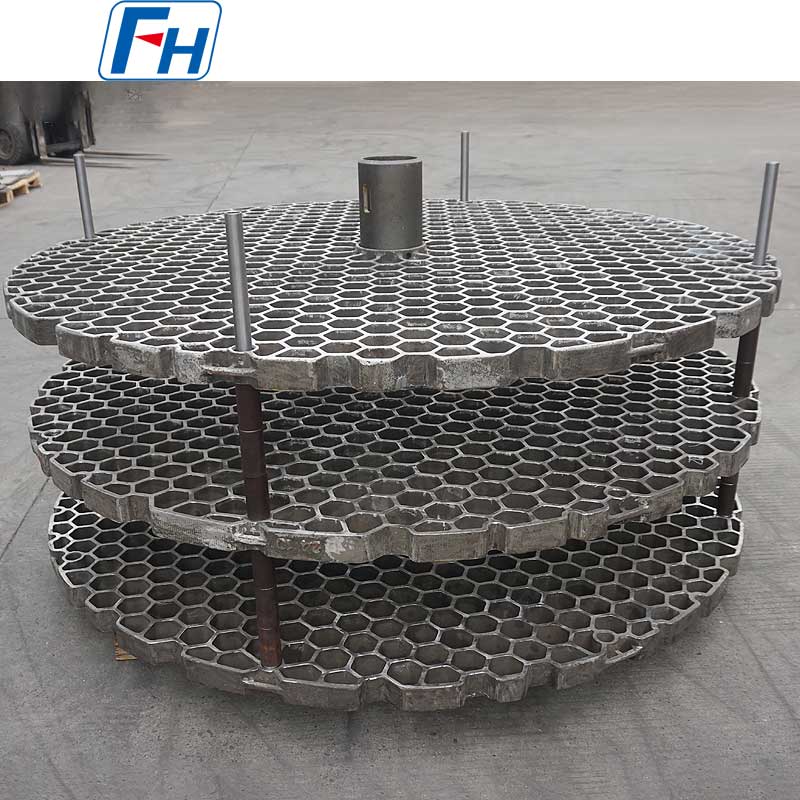

さまざまな炉のタイプ、負荷プロファイル、動作温度範囲向けに設計された鋳造耐熱合金治具の代表的なセレクションです。

連続使用器具セット

連続炉

極端な温度の治具

高温デューティ

真空・大気用治具

真空炉

航空宇宙および自動車用設備

精密任務

Cr25Ni20 耐久性のある治具

重負荷

合金グレードがサイクルあたりのコストを直接決定

すべての器具に入手可能な最も高価な合金が必要なわけではありません。グレードを実際の雰囲気や温度に一致させると、決して使用されない性能にお金を払う必要がなくなりますが、過小な仕様は早期の故障や隠れたスクラップコストにつながります。

総コストに影響を与える補完的な炉コンポーネント

設備が単独で動作することはほとんどないため、現実的なライフサイクル コスト モデルでは、同じ炉環境を共有するコンポーネントも考慮する必要があります。キャストリンクベルト炉のファーネスローラーとハースロールアセンブリには、同様のクリープと酸化メカニズムが発生し、その交換スケジュールは治具の交換と重なることがよくあります。遠心鋳造によって製造された輻射ヒート チューブは、両方の部品が耐クリープ性の耐熱鋼鋳物に依存しているため、通常は同じ合金性能曲線で評価されます。精密鋳造バスケット、熱処理ベース トレイ、溶接熱処理治具は、ロストワックスまたはインベストメント鋳造ルートを共有し、滑らかな表面と応力上昇の軽減を実現します。

連続およびチェーン駆動のラインの場合、炉の橋脚、AFC 炉のローラー レールとローラー、AFC プッシャー ヘッド、およびチェーン鋳造炉のチェーン プレートを治具の寿命と併せて検討する必要があります。これは、レールやプッシャーのコンポーネントが磨耗すると、不均一な負荷が生じて治具の疲労が促進される可能性があるためです。イプセンのファンブレードやホットゾーン周囲の耐摩耗性ライナーなどの回転機器も雰囲気の均一性に影響を与え、それによりバッチ全体で器具がどのように均等に加熱および冷却されるかが変化します。

寿命を延ばしコストを削減するメンテナンスの実践

• 目に見える歪み、亀裂、またはスケールの蓄積がないか、目に見える欠陥が発生した後だけではなく、一定の間隔で検査してください。
• 熱サイクルへの曝露を均等に分散するために、炉の位置間で治具を回転させます。
• コーティングにより、交換が必要になる前に測定可能なサイクルが追加される可能性があるため、大気の化学反応が激しい場合は、保護用のアルミニウム処理またはセラミック コーティングを適用します。
• 耐荷重リブに亀裂が広がる前に、局所的な亀裂を耐熱電極溶接で早期に修復します。
• サイクル数は残りの寿命を予測するより信頼性の高いものであるため、カレンダー時間に依存するのではなく、治具ごとに正確なサイクル数を維持します。

修理、再コーティング、または交換が必要な場合

初期段階の表面酸化または元の寸法の 2% 未満の軽微な歪みを示す治具は、通常、コーティングまたはスポット修復の適切な候補です。亀裂が主耐荷重部材に到達するか、変形が均一な部品荷重に必要な許容値を超えた場合は、繰り返しの激しい鋳物に繰り返し溶接修理を行うと新たな応力集中点が生じ、炉内破損のリスクが高まるため、修理を継続するよりも交換の方が経済的です。

調達計画の重要なポイント

鋳造耐熱治具の耐用年数は通常 300 ～ 600 サイクルであり、ライフサイクル コストは購入価格のみではなく、常に完全な公式を使用してモデル化する必要があります。実際の炉の温度と雰囲気に一致する合金グレードを選択し、暦日ではなくサイクルを追跡し、治具、ローラー、レール、関連する炉内部のメンテナンスを調整することで、処理バッチあたりの持続可能なコストを最小限に抑えることができます。
