FH® 真空炉用途向けの積み重ね可能な熱処理バスケット

ブランド: FH®

認証: ISO9001、ISO14001

素材: 耐熱ステンレス鋼

材料グレード: 1.4848

サイズ: あなたの図面に従ってカスタマイズ

動作温度: 1100℃

MOQ: 2個

お問い合わせ
前へV：FH® 連続生産用長寿命メタルメッシュスクリーン
次へ：次の記事はありません
  • パラメータ
  • お問い合わせ

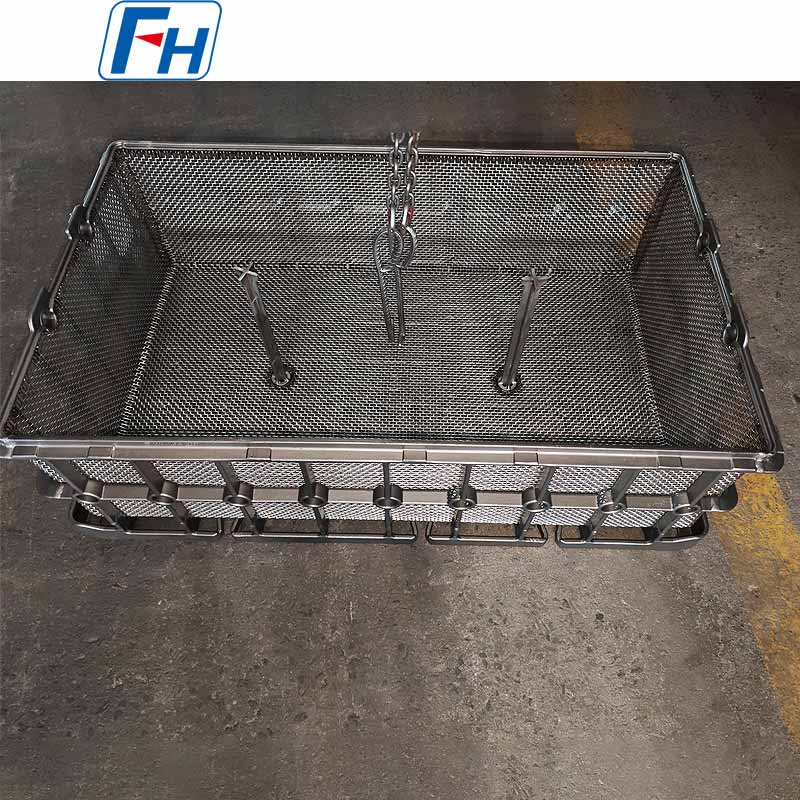

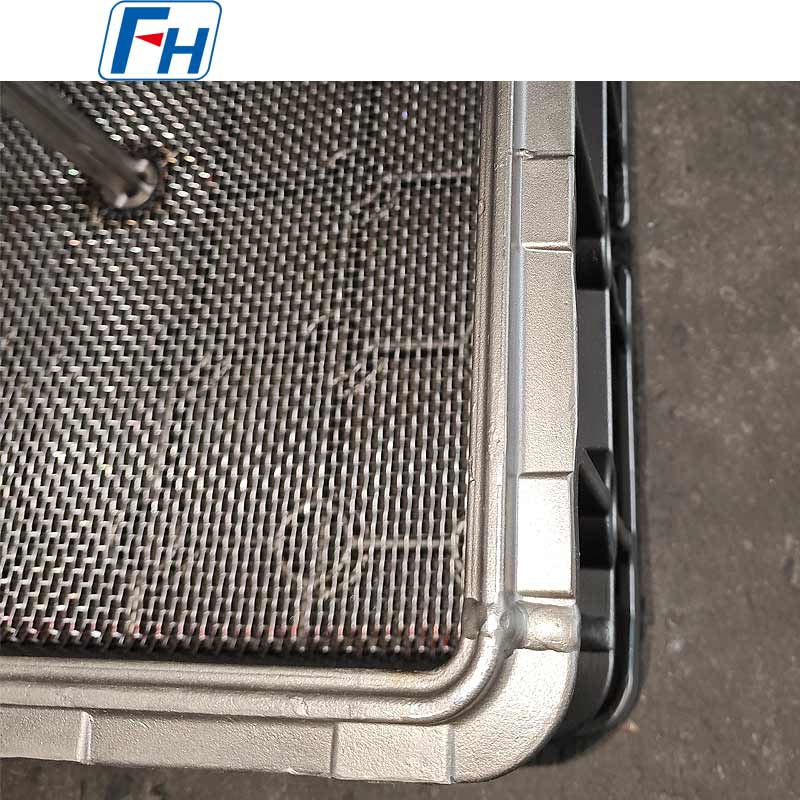

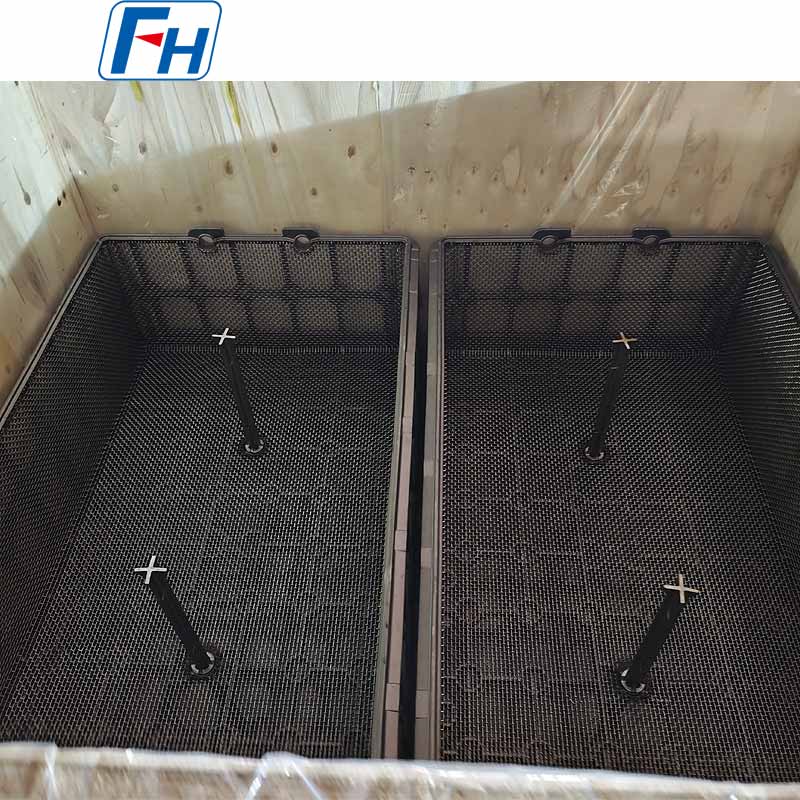

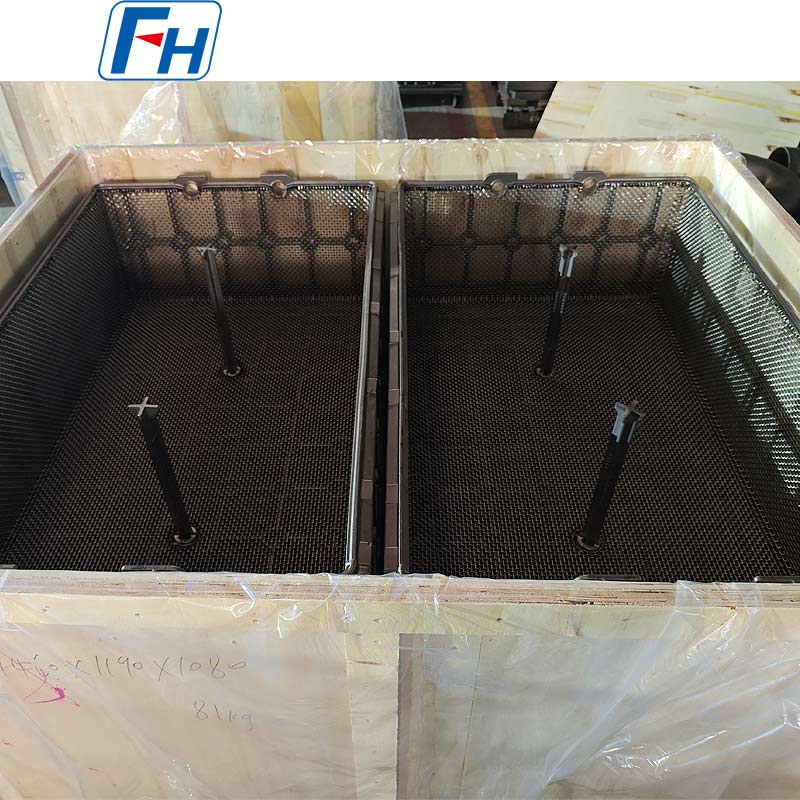

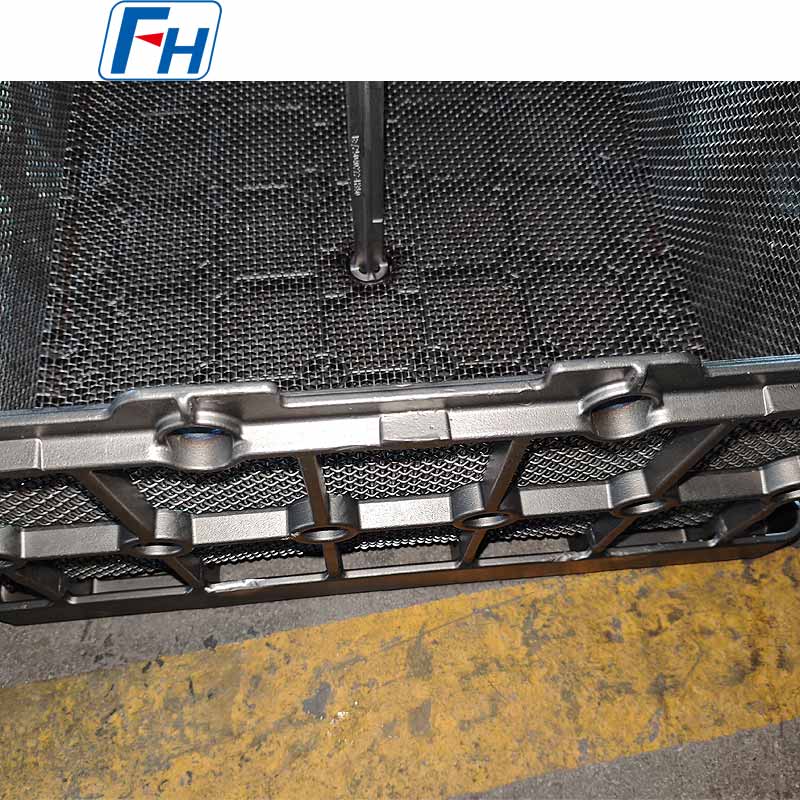

FH® 積み重ね可能な熱処理バスケット
FH® 積み重ね可能な熱処理バスケットは、炉のスペース利用率を最大化し、工業用熱処理作業における生産効率を向上させるように設計されています。耐久性のある積み重ね可能な構造を特徴とするこのバスケットは、高温条件下でも均一な熱循環と優れた寸法安定性を維持しながら、安全な多層積載を可能にします。

高品質の耐熱合金材料で製造された FH® 積み重ね可能なバスケットは、真空炉、バッチ炉、トロリー炉、連続熱処理システムなどの要求の厳しい用途に最適です。

主な特長

炉の容量を増やすための積み重ね可能な設計
最適化された積み重ね可能な構造により、複数のバスケットを安全に積み重ねることができるため、炉への装填効率が向上し、運転コストが削減されます。

優れた耐高温性
変形することなく1200℃までの温度に耐えることができる高級耐熱合金鋼で作られています。

均一な熱分布
オープンフレーム構造により、安定した空気の流れと均一な加熱が確保され、歪みや熱処理の欠陥が最小限に抑えられます。

耐久性と耐腐食性
高度な材料選択と表面処理により、酸化、腐食、熱疲労に対する優れた耐性を実現します。

頑丈な耐荷重
構造の安定性を維持しながら、重いワークピースや大量生産環境をサポートするように設計されています。

カスタマイズ可能なソリューション
さまざまな炉システムやワークピースの要件に合わせて、カスタマイズされたサイズ、構造、負荷容量をご用意しています。

アプリケーション

FH® 積み重ね可能な熱処理バスケットは、次の用途に広く使用されています。

  • 真空熱処理
  • 浸炭焼鈍工程
  • 鋼および合金部品の熱処理
  • 自動車および航空宇宙部品の加工
  • 工業用バッチ生産ライン
  • 連続炉システムとトロリー炉システム

技術仕様

パラメータ 仕様
材質 高温合金鋼
最高使用温度 1200℃
構造 積み重ね可能なモジュラー設計
耐荷重 100 ～ 1000 kg (カスタマイズ可能)
寸法 カスタムサイズも利用可能
表面処理 耐酸化コーティング


FH® スタッカブル熱処理バスケットを選ぶ理由?
炉効率の向上
積み重ね可能な構成により、炉の負荷容量を増加し、生産スループットを最適化します。

運用コストの削減
効率的なスタッキングにより、炉のサイクル、エネルギー消費、人件費が削減されます。

長寿命
プレミアム合金素材により、繰り返しの熱サイクル下でも優れた耐久性が保証されます。

精密製造
FH® は高精度の製造を提供し、寸法の一貫性と動作の信頼性を保証します。

世界的な産業経験
信頼性の高い高温ツーリング ソリューションとして、世界中の産業用熱処理メーカーから信頼されています。

材料グレード表:

耐熱鋼
/ GB DIN ASTM JIS 化学成分(%) 最高動作温度
C シ ん Cr ニ Nb/Cb モー その他
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30～0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30～0.50 1.00 - 2.50 ≤2.00 19:00 - 23:00 8:00 - 12:00 - ≤0.50 - 950℃
3 ZG30Cr28Ni10 - 彼 SCH17 0.20～0.50 ≤2.00 ≤2.00 26:00 - 30:00 8.00 - 11.00 - - - 1050℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30～0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050℃
5 ZG30Cr28Ni16 - こんにちは。 SCH18 0.20～0.50 ≤2.00 ≤2.00 26:00 - 30:00 14.00 - 18.00 - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 香港 SCH21 0.30～0.50 ≤1.75 ≤1.50 23.00 - 27.00 19:00 - 22:00 - ≤0.50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0.20～0.50 ≤2.00 ≤2.00 19:00 - 23:00 23.00 - 27.00 - - - 1100℃
8 ZG40Cr19Ni39 1.4865 広島大学 SCH20 0.35～0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35～0.70 ≤2.00 ≤2.00 15:00 - 19:00 33.00 - 37.00 - ≤0.50 - 1000℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30～0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80～1.80 ≤0.50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30～0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20～1.80 ≤0.50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30～0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80～1.80 ≤0.50 - 1050℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35～0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06～0.15 0.50～1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50～1.50 ≤0.50 - 1050℃
15 ZG45Cr12Ni60 - ハードウェア - 0.35～0.75 ≤2.00 ≤2.00 10:00 - 14:00 58.00 - 62.00 - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0.35～0.75 ≤2.00 ≤2.00 15:00 - 19:00 64.00 - 68.00 - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0.05～0.25 0.50～1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 コ:48.0 - 52.0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25～0.35 0.50～1.50 0.50～1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 コ:48.0 - 52.0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35～0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 幅:4.0～5.5 1200℃


FH®熱処理治具の本物の写真



よくある質問:
Q: FH® 積み重ね可能な熱処理バスケットにはどのような材料が使用されていますか?
A: FH® バスケットは、耐久性と熱安定性に優れた高温耐熱合金鋼から製造されています。

Q: これらのバスケットと互換性のある炉のタイプは何ですか?
A: 真空炉、トロリー炉、バッチ炉、連続熱処理システムに適しています。

Q: バスケットのサイズと積載量はカスタマイズできますか?
A: はい。 FH® は、炉とワークピースの要件に基づいてカスタマイズされた寸法、構造、負荷容量を提供します。

Q: 最高使用温度は何度ですか?
A: FH® 積み重ね可能な熱処理バスケットは、通常、最大 1200°C の温度に耐えることができます。

Q: 積み重ね可能な設計の利点は何ですか?
A: 積み重ね可能な構造により、炉のスペース利用率が向上し、生産効率が向上し、運転コストが削減されます。

関連製品
私たちについて
品質 私たちのコア競争力です
無錫順騰方湖合金技術有限公司
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® 真空炉用途向けの積み重ね可能な熱処理バスケット Suppliers and FH® 真空炉用途向けの積み重ね可能な熱処理バスケット Factory.
当社の主な製品には、熱処理治具、ラジアントチューブ、炉ローラー、ファンブレード、炉レール、ホイール、その他炉用各種合金部品が含まれます。当社は、熱処理治具をカスタマイズまたは最適化するための技術支援を提供し、お客様が熱処理作業の効率を高める費用対効果の高いソリューションを発見できるよう支援します。
もっと見る
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    に設立

  • 0+

    輸出国

  • 0トン

    月産生産能力

  • 0+

    従業員

名誉の証明書
  • 2015 年度優秀サプライヤー
  • 2016 年度優秀サプライヤー
  • 2017 年度優秀サプライヤー
  • 2018 年度優秀サプライヤー
  • 中国熱処理工業協会
  • 外国貿易登録フォーム
  • 1
  • 4
  • 3
ニュース
熱処理バスケット Industry knowledge

熱処理バスケット | の価格はいくらですか? FH® は熱効率に影響しますか?

の 熱処理バスケット | FH® ワークピースの搬入と炉内での熱伝達の橋渡しとして機能します。その設計は熱エネルギーの利用率を直接決定します。

1. 熱伝導の均一性の向上：高熱伝導率の合金材料を使用し、インベストメント鋳造により滑らかな表面を実現することで、数百℃の温度差下でも熱流の均一な分布を維持し、ホットスポットとコールドスポットの発生を大幅に低減します。
2. 熱サイクル損失の低減: 高温耐性と耐食性を備えた特許取得済みの合金は、急速な加熱/冷却サイクル中に無傷の構造を維持し、バスケットの変形によって引き起こされる熱損失を低減します。
3. 装入密度の向上：炉の種類（チャンバー式、プッシャー式、バキューム式、ピット式、ベル式）に合わせて最適化された構造により、1回の加熱工程でより多くのワークを収容できるため、単位時間当たりの熱処理生産能力が向上します。
4.エネルギーの節約と消費量の削減：実験データは、高効率の熱処理バスケットを使用した後、それを示しています。 FH® を使用すると、特に大規模な連続生産ラインで、全体のエネルギー消費量を約 8% ～ 12% 削減できます。

熱処理バスケット使用時のワーク変形リスクを軽減する方法 | FH®?

高温環境では、不均一な支持や熱応力​​の集中によりワークピースが変形しやすくなります。合理的なバスケットのデザインが鍵です。

1.サポートポイントの正確なサイズとレイアウト: 3次元レーザー検出により、バスケットの内部サポートブロック間の間隔が200 mm未満に制御されていることを確認し、ワークピースにかかる力を均一にし、反りのリスクを大幅に軽減します。
2.高剛性構造と埋め込み補強リブ：補強リブとインテリジェントリリースジョイントを使用して、バスケット全体の剛性を向上させ、ヒートサイクル中の小さな変位を防ぎます。
3.調整可能なトレイシステム：ワークの形状に応じてトレイの高さと傾斜角度を柔軟に調整でき、局所的な圧力による塑性変形を回避します。
4.熱サイクル監視とリアルタイムフィードバック：FMSインテリジェント熱処理管理システムと連携して、温度と加熱/冷却速度の閉ループ制御が実行され、熱応力が安全な範囲内にあることが保証されます。

無錫君騰方湖合金技術有限公司の熱処理バスケットは自動化生産ラインにどのように組み込まれていますか?

最新の連続熱処理生産ラインでは、熱処理バスケットの迅速かつ信頼性の高い統合が可能です。 FH® は効率的な自動化を実現するための重要なリンクです。

1.モジュール式の迅速な交換: バスケットは標準化されたインターフェイスを使用しており、数十秒以内に搬送および積載マニピュレーターとドッキングできるため、ライン交換時間が大幅に短縮されます。
2.ロボットアームとの連携：バスケット表面に位置決め穴を設け、視覚誘導ロボットアームにより正確な把握と配置を実現し、各ワークの積載位置を一定に保ちます。
3.データ相互接続: RFID/センサーがバスケット内に埋め込まれており、ワークピースのバッチと温度履歴のリアルタイム追跡を実現します。データは、生産監視のために工場レベルの FMS システムに直接アップロードされます。
4.複数のタイプの炉との互換性: チャンバー炉、真空炉、塩浴炉のいずれであっても、バスケットは調整可能なブラケットを介して迅速に適合し、さまざまなプロセスの自動化要件を満たすことができます。
