FH® 熱処理バスケットおよび治具 |ローラーハース炉（連続浸炭・焼入れ）用に設計
主な利点
1. ローラーハース炉の最適化された底部
滑らかな底部ランナーを備えた平坦または精密スロットベース – 摩擦を最小限に抑え、揺れを防ぎ、ローラーテーブル上での安定したトラッキングを保証します。
2. 高クリープ強度材料 (1.4849 / 310S / カスタム)
厳選された耐熱合金は、連続的な高温サイクル下でも寸法安定性を維持し、進行性のたるみや結合を防ぎます。
3. 耐浸炭性能
特殊な合金組成と事前酸化処理により、炭素の侵入と金属粉の発生が減少し、大気の多いゾーンでの耐用年数が延長されます。
4. 熱疲労に強い
繰り返しの加熱 (850 ～ 1050 °C) と冷却のサイクルに亀裂を生じさせることなく耐えられるように設計されており、連続炉ラインに最適です。
5. 任意のローラーピッチと幅にカスタマイズ可能
バスケットの長さ、幅、高さ、ランナーの間隔は、ローラーの中心距離と炉の内部幅に一致するように設計されています。
技術仕様
| パラメータ | 値 |
| 代表的な材質 | 1.4849 (X15Crニシ25-21)、310S、または指定 |
| 最大。連続温度 | 1050℃ (1.4849) / 950℃ (310S) |
| 底面デザイン | 平板/溝付き/強化ランナー付きグリッド |
| ランナーの間隔 | ローラーピッチに合わせてカスタマイズ |
| 最大。負荷をかける | バスケットあたり最大 2000 kg |
| 製作 | 精密鋳造 |
| 期待寿命 | 300 ～ 500 サイクル (材質および雰囲気によって異なる) |
| すべての FH® 熱処理バスケットに材料試験証明書 (MTC) が付属 | |
FH® ローラーハース炉熱処理バスケットを選ぶ理由?
1. 連続炉の需要に合わせた設計
ローラーハース炉は、長いホットゾーン、重い負荷、および攻撃的な浸炭雰囲気で年中無休で稼働します。通常のバスケットは、熱疲労によりたるんだり、ローラーに引っかかったり、亀裂が入ったりします。 FH® バスケットは、これらの条件向けに特別に設計されています。
2. 材料選定ガイド
- 1.4849 – 最大クリープ強度 (1050°C)、重荷重および長い浸炭ゾーンに最適
- 310S – 低温 (≤950°C) または攻撃性の低い雰囲気に対して費用対効果が高い
- カスタム Ni ベース – 極端な条件 (1100°C またはひどい金属粉塵) 用
3. 連続生産の信頼性
- すべての FH® バスケットは次の点について検査されます。
- 平面度 (1000 mm で ≤2 mm)
- ランナー位置合わせ（±1mm）
- 溶接の完全性 (要求に応じて染料浸透剤または X 線)
アプリケーション
- 連続ローラーハース浸炭ライン
- ローラーハース焼入れ炉
- 浸炭窒化
- 軌道輪焼き入れ（ローラー直接搬送）
- 自動車のギア、シャフト、リング、ファスナー
材料グレード表:
| 耐熱鋼 | |||||||||||||
| / | GB | ディン | ASTM | JIS | 化学成分(%) | 最高動作温度 | |||||||
| C | Si | ん | Cr | Ni | Nb/Cb | モー | その他 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30～0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 彼 | SCH17 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | こんにちは。 | SCH18 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20～0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | 広島大学 | SCH20 | 0.35～0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35～0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30～0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80～1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20～1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80～1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06～0.15 | 0.50～1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50～1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | ハードウェア | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05～0.25 | 0.50～1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25～0.35 | 0.50～1.50 | 0.50～1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35～0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | 幅:4.0～5.5 | 1200℃ |

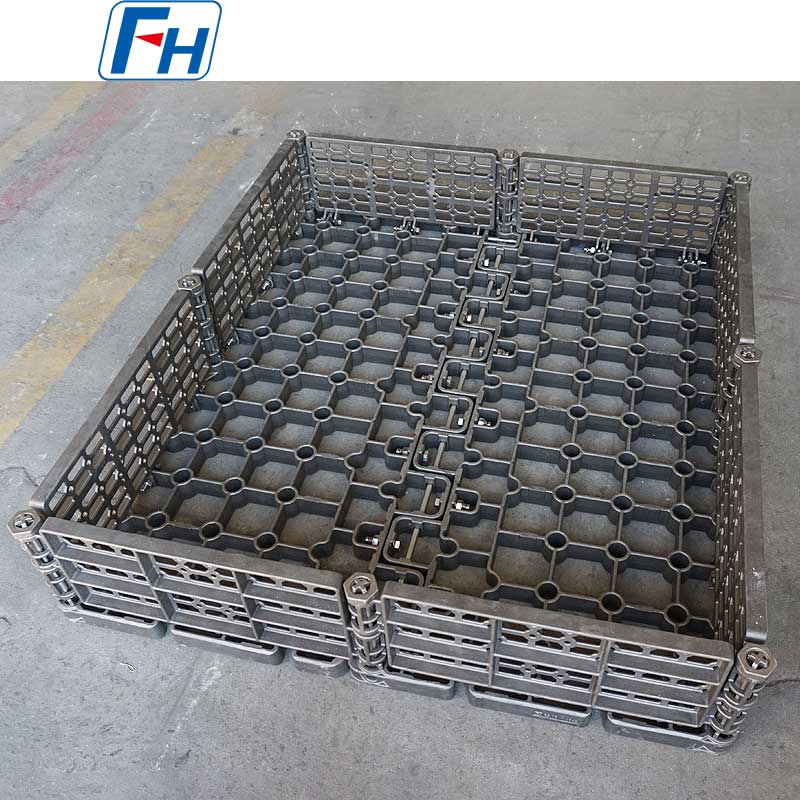

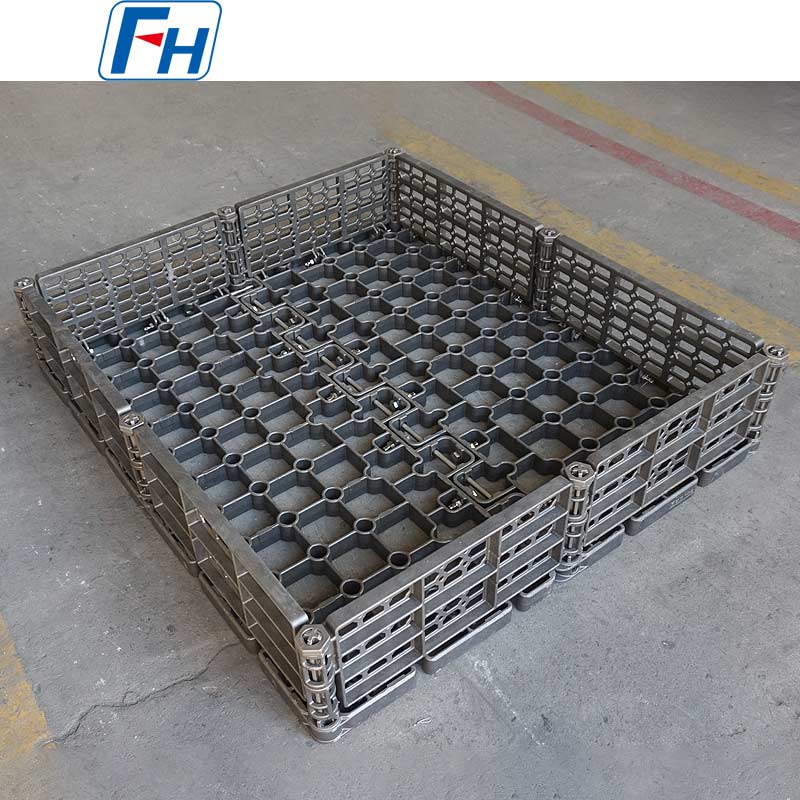

FH®熱処理バスケットの本物の写真
注文の流れ
- ローラーピッチ、炉内幅、部品寸法を提供します
- バスケットあたりの積載重量と最大動作温度を共有します。
- FH®エンジニアがボトムランナーレイアウトのバスケット構造を提案
- 材質グレードの確認（1.4849 / 310S / カスタム）
- 生産: 10 ～ 20 営業日
- 納品内容: MTC、平坦度検査報告書、初回使用ガイド
よくある質問:
Q1: ローラーハース炉では標準バスケットを使用できないのはなぜですか?
A: 標準的なバスケットには、底が平らでなかったり、エッジが鋭かったり、クリープ強度が不十分であることがよくあります。時間が経つと、それらはたるみ、揺れ、ローラーの束縛、さらには炉の詰まりを引き起こします。 FH® ローラーハース バスケットは、精密ランナー、強化ベース、高クリープ合金を備えており、平坦性とスムーズなトラッキングを維持します。
Q2：950℃浸炭ローラーハース炉の推奨材質は何ですか？
A: 浸炭雰囲気で 980°C を連続使用する場合、最大寿命 (400 ～ 500 サイクル) を得るには 1.4849 を推奨します。予算が優先され、温度が 920°C 以下で安定している場合は、310S が許容されます (250 ～ 350 サイクル)。決定に役立つライフサイクルコストの比較を提供します。
Q3: 熱処理バスケットの洗浄とメンテナンスはどのようにすればよいですか?
A: 軽いビーズブラスト (ガラスビーズ、≤0.3 MPa) を 50 ～ 80 サイクルごとに行い、炭素すすを除去します。 100 サイクルごとに下部ランナーの摩耗や歪みを確認します。ランナー表面には炭素鋼ブラシや激しい研磨を使用しないでください。ローラーとの接触のために滑らかな状態を維持する必要があります。
Q4: 時間の経過とともにバスケットが反ったり、たわんだりすることはありますか?
A: 最小限です。 FH® バスケットは、FEA に最適化されたリブと強化ランナーを使用して設計されています。一般的なクリープ: 300 サイクル後、長さ 1000 mm あたりのたるみが 3 mm 未満。過負荷または推奨温度を超えると、反りが加速します。定期的な平面度チェックをお勧めします。
Q5: 既存のローラーハース炉ライン用のバスケットを特注で製作できますか?
A: はい、これは私たちの専門分野です。必要なものは次のとおりです。
- ローラー中心間ピッチ
- 炉内幅
- バスケットあたりの部品のサイズと重量
- 使用温度と雰囲気
次に、正しいランナー間隔、全体の寸法、補強を備えたバスケットを設計します。
Q6: 保証は何ですか?材質証明書は提供されますか?
A: 製造上の欠陥 (溶接の亀裂、材料の欠陥) に対して 12 か月。通常のクリープ、表面浸炭、ランナー摩耗は摩耗とみなされますが、対象外です。すべてのバスケットには、完全なトレーサビリティを実現する材料試験証明書 (MTC) が付属しています。
