FH® ユニバーサル熱処理治具システム
主な利点
- マルチプロセスの多用途性
焼入れ、焼き戻し、焼鈍、浸炭、浸炭窒化、窒化に適しており、1 つのシステムで複数の用途に対応します。 - ユニバーサル炉の互換性
ボックス炉、ピット炉、カーボトム炉、ベル炉に適合するように設計されており、標準サイズとカスタムサイズが利用可能です。 - 耐久性のある構造
応力緩和設計による精密溶接または鋳造 – 熱疲労、クリープ、大気攻撃に耐性があります。 - クリーンオペレーション
滑らかな表面と最適化された形状により、スケーリングや部品の汚染が軽減され、処理後の洗浄が最小限に抑えられます。 - カスタマイズ可能な構成
トレイ、バスケット、グリッド、ラック、吊り下げ金具、およびパーツ固有のネスト – 正確な要件に合わせて構築されます。
製品範囲
| 種類 | 最適な用途 | 主な機能 |
| ベーストレイ | 小物部品、ナット、ボルト、ワッシャー | 底部は無地または穴あき、盛り上がったエッジ |
| 積み重ね可能なバスケット | ギア、シャフト、リング、中間部品 | オープングリッド、スタッキングフィート、補強されたコーナー |
| オープングリッド | 大型部品、金型、ブロック | 最大ガス流量、高耐荷重 |
| ハンギングラック | 長いシャフト、チューブ、バー | 垂直方向、複数の吊り下げポイント |
| パーツ固有のネスト | 異形、薄肉、繊細な部品 | カスタムポケット、最小限の接触点 |
技術仕様
| 動作温度範囲 | 150°C – 1150°C (材質による) |
| 材質オプション | 炭素鋼、310S、1.4828、1.4849、ニ基合金 |
| 耐荷重 | 10 kg – 2000 kg (設計による) |
| 炉の互換性 | ボックス、ピット、車底、ベル、ロータリー |
| 製作 | 精密溶接またはインベストメント鋳造 |
| 表面仕上げ | 溶接まま / 酸化前 / ショットブラスト |
| リードタイム（標準） | 7～15営業日 |
| リードタイム（カスタム） | 10～25営業日 |
| リードタイム（カスタム） | 10～25営業日 |
| すべての FH® 治具に材料試験証明書 (MTC) が付属 | |
FH® ユニバーサル熱処理治具を選ぶ理由?
1. 1 つのサプライヤーによる完全なソリューション
さまざまなサプライヤーからさまざまな備品を調達する必要はありません。 FH® は、小さな部品トレイから重量物バスケットやカスタムネストに至るまで、熱処理部門に必要なものをすべて提供します。
2. 材料選択のガイダンス
| 材質 | 最高温度 | 最適な用途 |
| 炭素鋼 | 450℃ | 低温焼戻し、コスト重視の用途 |
| 310S | 950℃ | 汎用焼入、浸炭 |
| 1.4837 | 1000℃ | 高温焼鈍、良好な耐浸炭性 |
| 1.4849 | 1100℃ | 重荷重、長いサイクル、攻撃的な雰囲気 |
| ニッケル基合金 | 1200℃ | 極端な温度、激しい金属粉塵 |
3. 重要な設計機能
| 特徴 | メリット |
| 滑らかでスラグのない溶接 | 部品損傷なし、スケール付着も最小限 |
| 丸い角 | 応力集中を軽減し、クラックを防止します。 |
| 強化された荷重ポイント | 摩耗しやすい部分に余分な素材を追加 |
| 最適化されたオープンエリア | 強度とガスの流れのバランス |
| スタッキング機能 | 一貫した位置合わせ、傾きなし |
4. 信頼できる品質
- 出荷前に全数寸法検査
- 重要な接合部の溶接溶け込み試験
- 完全なトレーサビリティのための材料証明書
- ISO 9001:2021認証取得施設
アプリケーション
プロセス:
- 硬化・焼き入れ
- テンパリング
- 焼鈍・球状化
- 浸炭・浸炭窒化
- ガス窒化・プラズマ窒化
- ストレス解消
- 溶体化処理
部品:
- ギア、シャフト、ベアリング
- ファスナー（ボルト、ナット、ワッシャー）
- スプリング、クリップ、リテーナー
- 金型、金型、工具類
- リング、ブッシュ、スリーブ
- 鋳物、鍛造品
- 長いチューブ、棒、棒
- 小さくて繊細な部品
炉の種類:
- ボックス炉
- ピット・ウェル式炉
- 車底炉
- ベル炉
- 回転炉床炉
材料グレード表:
| 耐熱鋼 | |||||||||||||
| / | GB | ディン | ASTM | JIS | 化学成分(%) | 最高動作温度 | |||||||
| C | シ | ん | Cr | Ni | Nb/Cb | モー | その他 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30～0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 彼 | SCH17 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | こんにちは。 | SCH18 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20～0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | 広島大学 | SCH20 | 0.35～0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35～0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30～0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80～1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20～1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80～1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06～0.15 | 0.50～1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50～1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | ハードウェア | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05～0.25 | 0.50～1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25～0.35 | 0.50～1.50 | 0.50～1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35～0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | 幅:4.0～5.5 | 1200℃ |

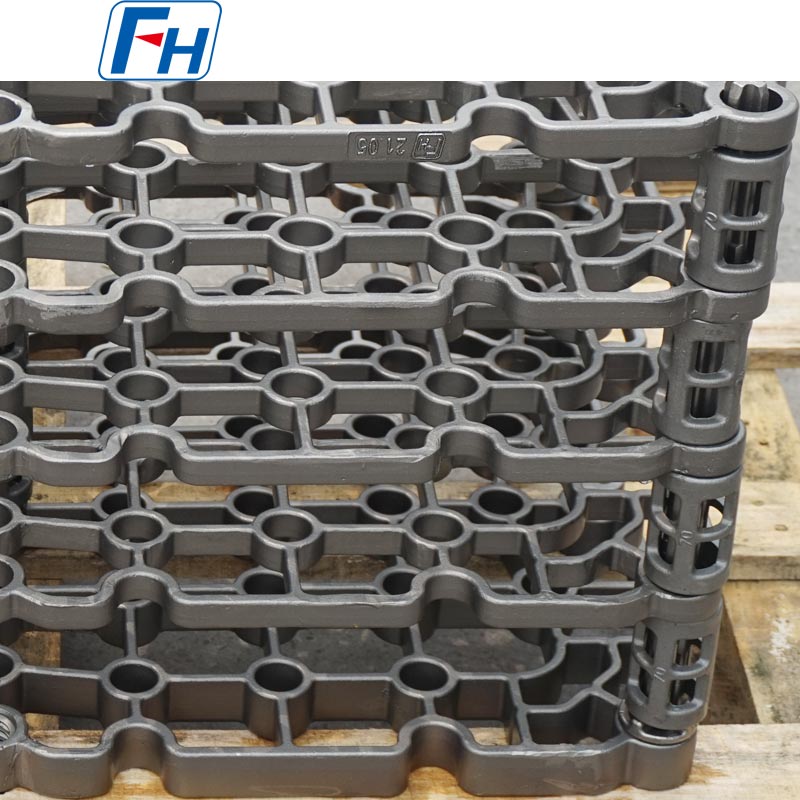

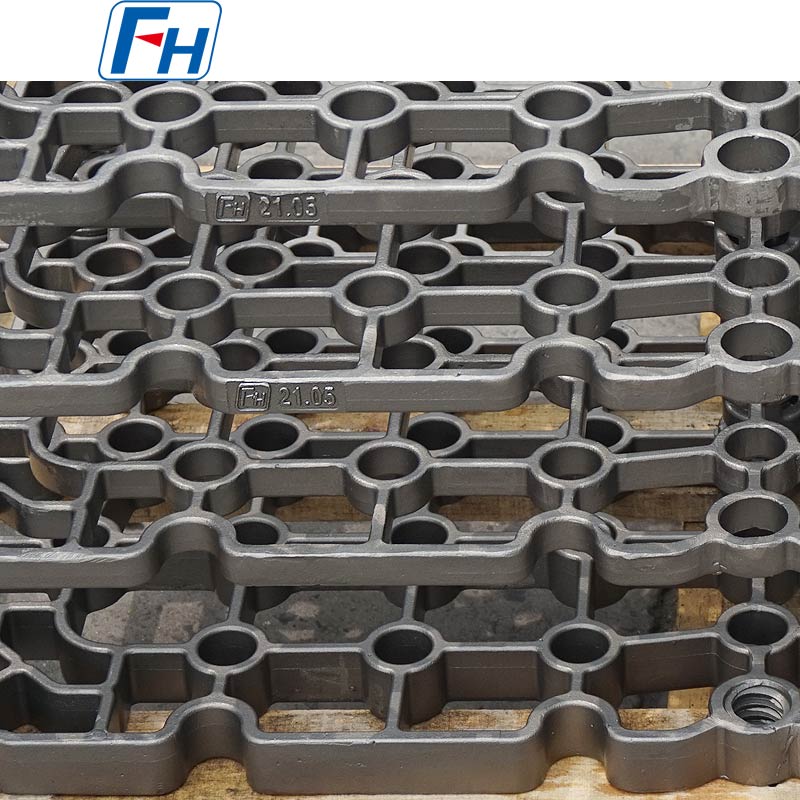

FH® 熱処理バスケットおよび治具の本物の写真
注文の流れ
1. 以下について教えてください。
- 炉の種類と内寸
- 部品の形状、サイズ、バッチ重量
- プロセス温度と雰囲気
- ご希望の器具タイプ（トレイ、バスケット、グリッド、ラックなど）
2. FH® は以下を推奨します。
- 最適な材質グレード
- 治具の設計と構成
- 炉負荷当たりの必要数量
3. 当社は以下を提供します。
- 承認用のCAD図面
- 荷重計算
- 価格と納期
4. 製作・納品
5. 同梱物：MTC、検査報告書、ケアガイド
よくある質問:
Q1: FH® ではどのような種類の熱処理治具を提供していますか?
A: FH® は、ベース トレイ、積み重ね可能なバスケット、オープン グリッド、吊り下げラック、カスタム部品固有の熱処理治具など、あらゆる製品を取り揃えています。焼入れ、焼き戻し、焼鈍、浸炭、窒化などの一般的な熱処理プロセスをすべてカバーします。
Q2: 器具に適した素材を選択するにはどうすればよいですか?
A: それは 3 つの要因によって決まります。
- 動作温度 - より高い温度には高級合金が必要です
- 雰囲気 - 浸炭および窒化には、より耐性のある材料が必要です
- 予算 – 炭素鋼が最も安価ですが、低温に限定されます
FH® は、特定のプロセスに基づいた材料選択ガイダンスを無料で提供します。
Q3: FH® は、異形部品用のカスタム治具を作成できますか?
A: はい、カスタムは当社の専門分野です。当社は、複雑な形状、薄壁、または繊細なコンポーネント向けに、部品固有のネストとホルダーを設計します。部品図やサンプルをお送りいただき、最適な設計をご提案させていただきます。
Q4: 溶接治具と鋳造治具の両方を提供していますか?
A: はい。溶接治具はほとんどの用途に最適であり、コスト効率が高く、迅速に生産できます。鋳造治具は、複雑な形状、重荷重箇所、またはシームレスな構造が必要な場合に適しています。お客様のニーズに合わせて最適なオプションをご提案します。
Q5: 最低注文数量はいくらですか?
A: 標準デザインの場合、MOQ は 1 個です。カスタム治具の場合、MOQ は通常、トライアル用に 1 ～ 2 個です。初めてのお客様は、検証のために少量を注文することをお勧めします。
Q6: 材質証明書は発行できますか?
A: はい。すべての FH® 器具には、グレードと組成を確認する材料試験証明書 (MTC) が付属しています。溶接検査レポートはご要望に応じて入手可能です。
Q7: 同じ治具を異なる工程で使用できますか?
A: 多くの場合、そうです。ただし、相互汚染により摩耗が促進される可能性があるため、攻撃的な雰囲気（浸炭から窒化など）を切り替える場合には専用の治具を推奨します。汎用（焼き入れ焼き戻し）の場合は同じ治具で大丈夫です。
Q8: 保証は何ですか?
A: 製造上の欠陥 (溶接割れ、鋳造欠陥、材料欠陥) に対して 12 か月。クリープ、熱疲労、大気攻撃などの通常の摩耗はカバーされません。これらは時間の経過とともに予想されます。すべての備品は出荷前に検査されます。
