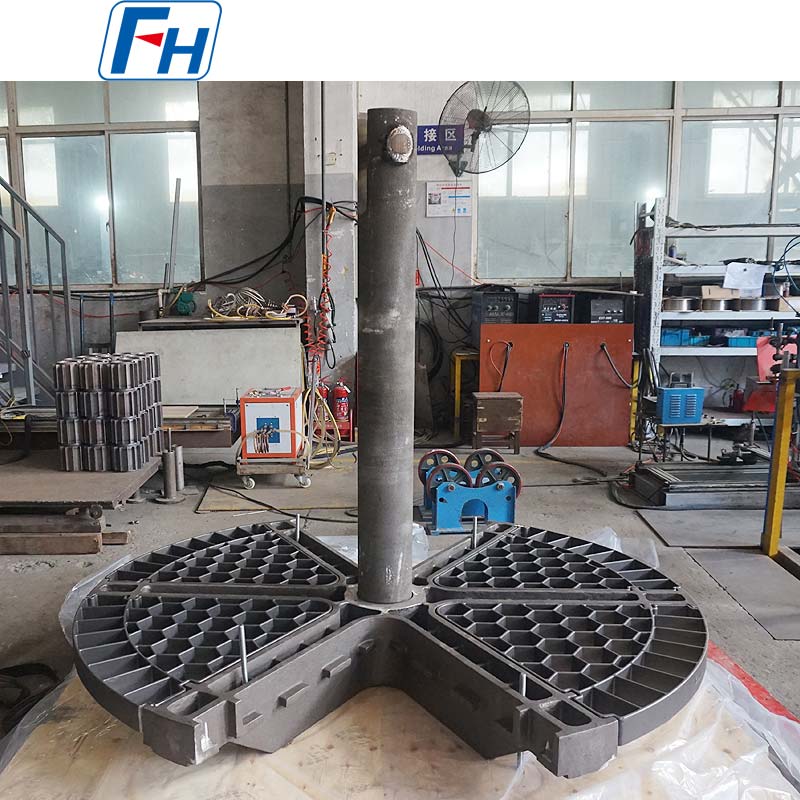

FH® 1.4849 ウェル型炉治具システム
主な利点
- 純正 1.4849 (ZG40Cr19ニ39Nb)
310S よりもニッケル、クロム、シリコンの含有量が高く、最高 1050℃ の温度で優れたクリープ強度と耐浸炭性を発揮します。 - 完全なシステムソリューション
ベーストレイ中間バスケット上部グリッド – 安定したスタッキングと最適なガス流を実現する統合システムとして設計されています。 - 重荷重ベアリング
強化されたリブ構造とサポートフィートにより重量が均等に分散され、部品の背の高い積み重ねや複数のバスケットを中心がたわむことなくサポートします。 - 耐浸炭性能
高いシリコン含有量 (1.5 ～ 2.5%) が炭素の侵入に対する シO₂ バリアを形成し、浸炭性の高い雰囲気での耐用年数を延長します。 - 最適化されたガス循環
ベーストレイのオープングリッドパターンの上げられた足により、高温ガスがすべての表面に流れ、下から上まで均一に加熱されます。 - カスタム構成
円形または長方形 – 炉の内径に正確に適合します。大口径向けのセグメント化されたオプション。
技術仕様
| パラメータ | 値 |
| 材質 | 1.4849 (ZG40Cr19Ni39Nb) – 認定済み |
| 最大。連続温度 | 1050°C |
| 短期ピーク温度 | 1100℃ |
| 最大。総負荷 | 500 – 2000 kg (設計による) |
| 製作 | 精密レーザー/TIG溶接またはインベストメント鋳造 |
| 形状 | 円形（標準）または長方形 |
| 標準直径 | 600 mm、800 mm、1000 mm、1200 mm (カスタム利用可能) |
| 期待寿命 | 浸炭サイクル400～600回 |
| 材質 test certificate (MTC) weld/cast inspection report included with every FH® system | |
FH® 1.4849 ウェルタイプの炉治具を選ぶ理由?
1. 1.4849 – 井戸型炉の優れた選択肢
| プロパティ | 310S | 1.4849 | 利点 |
| 1000℃におけるクリープ強度 | ベースライン | 40% | たるみが少ない |
| 耐浸炭性 | 中等度 | 高 | 豊かな雰囲気で長寿命を実現 |
| 耐酸化性 | 良い | 素晴らしい | スケーリングの軽減 |
| 耐熱疲労性 | 良い | 優れた | クラックが少ない |
| 一般的なサイクル寿命 | 150～250 | 400～600 | 400～600 |
2. 完全なシステム – 連携して動作するように設計
| コンポーネント | 機能 | 主な機能 |
| ベーストレイ | 基礎、ガスの流れ | 高めの脚、補強されたリブ |
| スタッキングバスケット | 部品の封じ込め | オープングリッド、滑らかなエッジ |
| 上部のグリッド | 安全な最上層 | 重量保持、転倒防止 |
3. 耐浸炭技術
浸炭井型炉では、炭素が通常の治具に浸透して脆化します。 FH® 1.4848 治具の特徴:
- 高いシリコン含有量 – 安定した SiO₂ バリアを形成します
- 前酸化処理 – Cr₂O₃ 保護層を作成します
- 緻密な表面仕上げ – カーボンの付着を軽減
4. 井戸型炉の課題向けに設計
| チャレンジ | FH®ソリューション |
| 重いスタック (高さ 2 ～ 3 メートル) | 強化リブ高クリープ強度合金 |
| 下層加熱ムラ | 上げられた足のオープングリッドパターン |
| 上部アクセスによる取り外しが困難 | 大口径向けのセグメント化オプション |
| 熱サイクル応力 | 丸みを帯びた角の応力緩和溶接 |
アプリケーション
- 井戸式・ピット浸炭炉
- 井戸型浸炭窒化炉
- 井戸型焼鈍炉（高温）
- 井戸型焼入炉
- 部品: 大型ギア、シャフト、リング、ダイス、工具、重量鋳物、長尺チューブ
材料グレード表:
| 耐熱鋼 | |||||||||||||
| / | GB | DIN | ASTM | JIS | 化学成分(%) | 最高動作温度 | |||||||
| C | Si | ん | Cr | Ni | Nb/Cb | モー | その他 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30～0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 彼 | SCH17 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | こんにちは。 | SCH18 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20～0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | 広島大学 | SCH20 | 0.35～0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35～0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30～0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80～1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20～1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80～1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06～0.15 | 0.50～1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50～1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | ハードウェア | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05～0.25 | 0.50～1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25～0.35 | 0.50～1.50 | 0.50～1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35～0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | 幅:4.0～5.5 | 1200℃ |
FH®熱処理治具の本物の写真
注文の流れ
- 炉内径（または長さ×幅）、深さ、アクセス方法を提供します
- 部品の寸法、バッチごとの最大積載重量、および動作温度を共有します。
- 雰囲気指定（浸炭、浸炭窒化、焼鈍等）
- FH® エンジニアが完全なシステム設計の 3D レイアウトを提案
- 部品数量の確認（ベーストレイ1個あたりのバスケット数）
- 生産: 15 ～ 25 営業日
- 納品内容: MTC、検査報告書、積層図、ケアガイド
よくある質問:
Q1: 完全な FH® ウェルタイプ炉固定具システムには何が含まれますか?
A: 標準システムには 3 つのコンポーネントが含まれています。
- ベーストレイ – 炉底に設置され、ガス循環用に脚が高くされています
- スタッキングバスケット - 部品を保持し、互いに積み重ねます
- 上部グリッド – 上部層を固定し、転倒を防ぎます。
すべてのコンポーネントは、安定した積み重ねと均一な加熱を実現するために連携して機能するように設計されています。カスタム構成も利用可能です。
Q2: 井戸型炉に適した治具のサイズを決定するにはどうすればよいですか?
A: 3 つの測定が必要です。
- 内径（角型炉の場合は長さ×幅）
- 使用可能深さ（炉底から最も低い干渉点まで）
- 上部開口径（取付隙間用）
FH® は、ガスの流れと熱膨張に対して適切なクリアランスを備えた治具を設計します。
Q3: ベース トレイに上げ足が必要なのはなぜですか?
A: 脚を高くすると、ベース トレイと炉の底部の間に隙間 (通常 50 ～ 150 mm) が生じます。これにより、高温のガスまたは大気が最下部のバスケットの下に流れることができ、底部から上部まで均一に加熱されます。脚を高くしないと、下層の加熱が遅くなり、不均一になります。
Q4: FH®治具は浸炭炉と窒化炉の両方で使用できますか?
A: はい、FH® は両方の用途向けの治具ソリューションを提供しています。ただし、可能であれば、各雰囲気タイプに専用の治具を使用することをお勧めします。浸炭と窒化を切り替えると、表面劣化が促進される可能性があります。最適なデザインをご提案させていただきますので、ご注文時に雰囲気をご指定ください。
Q5: 私の井戸型炉は上部の開口部が小さいです。大型の器具はどうやって設置すればいいですか？
A: 上部開口部が内径より小さい炉の場合、FH® はセグメント化された設計を提供します。
- セグメント化されたベース トレイ (3 ～ 4 個の連動ピース)
- 分割またはヒンジ付きバスケット
これらは上部の開口部からピースごとに取り付けられ、炉内で組み立てられます。炉に入る必要はありません。
Q6: 破損した FH® 器具を修理できますか?
A: はい、局所的な損傷の場合:
- ひび割れた溶接部は再溶接可能 (FH® または認定ショップによる)
- 軽度のたるみは修復不可能 - 交換をお勧めします
- 浸炭または窒化がひどい治具は脆くなるため、交換する必要があります
修理評価については、写真を添えて FH® にお問い合わせください。
