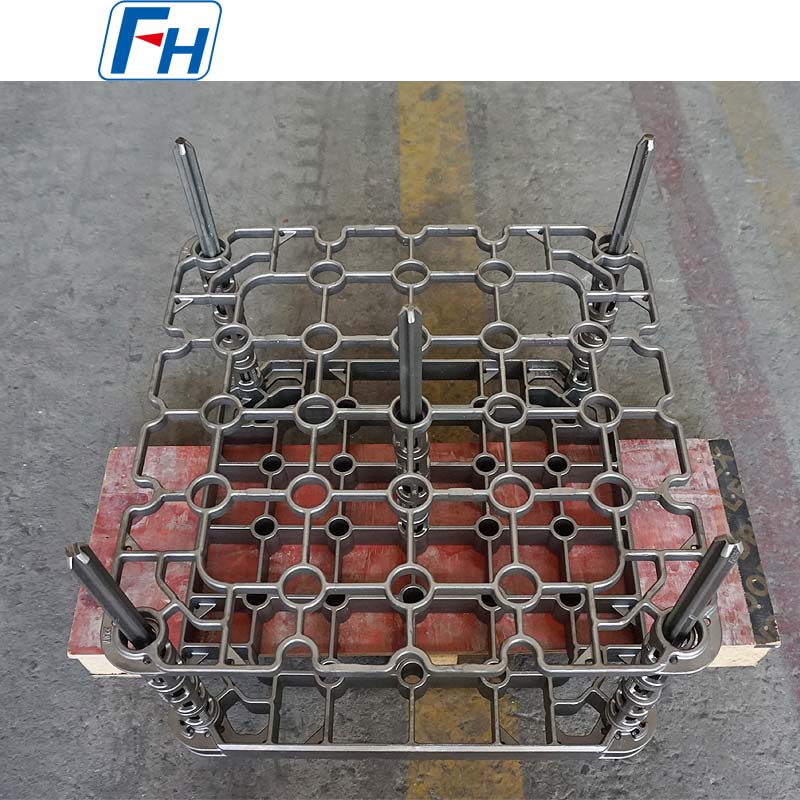

ボックス型炉に適した 1.4848 合金油冷トレイ治具 | FH®

I. コア機能

• 静的加熱環境: 連続炉とは異なり、箱型炉内の雰囲気（大部分は空気、または保護ガスの導入も可能）は基本的に自然対流またはわずかな強制対流であり、熱伝導と輻射が主な熱伝達手段となります。治具の設計では、熱流の重大な障害を避ける必要があります。
• バッチ操作と手動ロード/アンロード: 高温の炉室内への治具の出し入れは、手動または簡単な機械（フォークリフト、台車など）を使用して頻繁に行う必要があります。したがって、治具は堅牢な構造、適度な重量、そしてクランプや取り扱いが容易である必要があります。
• 多用途性と柔軟性に対する高い要件: 単一の箱型炉ではさまざまなサイズや形状の部品を処理する必要があるため、治具には高い適応性が必要です。



II.主な種類と構造形態
箱型炉の治具は実用性と耐久性を重視し、比較的シンプルな構造が一般的です。
1. ユニバーサルトレイとベースプレート

• 構造：耐熱鋼板（310S、330など）や鋳物などからなる正方形または長方形の平板。重量を軽減し、空気循環を促進するために、プレートに穴を開けることができます。
• 用途：ワークピースを直接保持したり、他の治具を配置するための基本的な耐荷重プラットフォームとして機能します。
• 設計の重要なポイント: 繰り返しの加熱と冷却のサイクル中に深刻な反りを防ぐために、非常に平らで厚い必要があります。通常、持ち上げ用の穴またはフォークリフト用スロットが端に設けられています。

2. ラックとサポート

• 構造: 耐熱鋼の棒、チューブ、または異形材を溶接した多層フレーム。
• 用途: ワークピース (長いシャフト、ロッド、ダイスなど) を層状に積み重ねたり配置したりするために使用され、炉室の高さを最大限に活用し、層間の熱風の循環を促進します。
• 設計の重要なポイント: レイヤーの高さは調整可能であり、標準の間隔で設計することもできます。転倒を防ぐためには、構造が安定している必要があります。

3. 専用治具・治具

• 構造: 変形しやすいワークピース (薄肉リング、長いラック、精密金型など) 用に設計されたシンプルな拘束または支持装置。
• 原理：熱処理中のワークの自由変形をボルト、クランプ、自重などにより制限します。
• 例：リング状部品の楕円化を防ぐ拡張リング。長いロッドの曲がりを防ぐ多点V字サポート。

4. 缶入り・箱型治具（雰囲気保護用）

• 構造：ワークを密閉するための蓋付きの密閉缶または箱。保護ガス (窒素、アルゴンなど) を内部に導入したり、固体浸炭媒体 (浸炭剤など) を配置したりできます。
• 用途：一般的な箱型炉での簡易的な保護雰囲気熱処理や化学的熱処理を実現します。
• 材質：優れた高温シール性能を必要とする310Sステンレス鋼が一般的に使用されます。



Ⅲ．材料の選択
主な考慮事項: 高温強度、耐酸化性、熱疲労耐性、およびコスト。
一般的に使用される材料:
1. AISI 310S (2520): 優れた耐酸化性を備えた最もコスト効率の高いオプションで、空気炉または 950°C 以下の穏やかな浸炭雰囲気に適しています。
2. RA 330: 高温 (最大 1150°C)、重い荷重、または潜在的な軽度の浸炭リスク向けに選択され、310S よりも優れた強度と長い耐用年数を提供します。
3. 鋳物 (高クロム鋳鉄など): 複雑な形状と耐摩耗性の要件を持つパッドまたはブラケット ベースの製造に使用されます。
注: 普通炭素鋼は非常に急速に酸化し、耐用年数が短くなり、汚染が深刻になるため、空気炉では避けてください。
無錫君騰方湖合金技術有限公司 (FH®) は、工業炉用の熱処理治具および耐熱合金部品の専門メーカーです。

材料グレード表:

よくある質問:

Q: 問い合わせ方法は？

A: ステップ 1、炉、動作温度、冷却方法、炉の積載重量などについて詳細を教えてください。

ステップ 2、3D 図面を提供することをお勧めします。

ステップ 3、十分な詳細が得られたら、製品の図面を設計し、それに応じて見積もりを作成します。

Q: 価格はいつわかりますか?

A：お問い合わせを頂いてから通常24時間以内（土日祝日を除く）にお見積りをさせて頂きます。価格を知りたいのでお急ぎの場合は、お見積りをご提案させていただきますので、メールまたはその他の方法でお問い合わせください。

Q: いつ発送されますか? /納期はどのくらいですか?

A: - サンプル注文: 全額支払いの受領後 35 日。

-取り寄せ注文：全額支払いの受領後10日

-OEM注文：入金受領後30日。

Q: アフターサービスは何ですか?

A: あらゆる種類の製品に対して 1 年間の保証が付いています。

初めて付属品に欠陥が見つかった場合は、次回のご注文で新しい部品を無料で交換させていただきます。経験豊富なメーカーとして、品質とアフターサービスをご安心ください。

Q: 支払い条件は何ですか?

答え: T/T

お支払い<= USD10000、100% 前払い。お支払い > USD10000、50% T/T 前払い、出荷前に残高。

Q：発送方法は何ですか？

A: DHL、UPS、EMS、Fedex、航空貨物、海上貨物、または鉄道貨物によって輸送されます。
