2535NbW + 800H 耐熱鋼製炉カバー – Ø563 × Ø531 mm

カスタム高温円筒炉カバー | OEM製造 | FH® アロイ
FH® アロイ は、工業炉、熱処理装置、その他の高温用途向けのカスタム耐熱鋼炉カバーを製造しています。

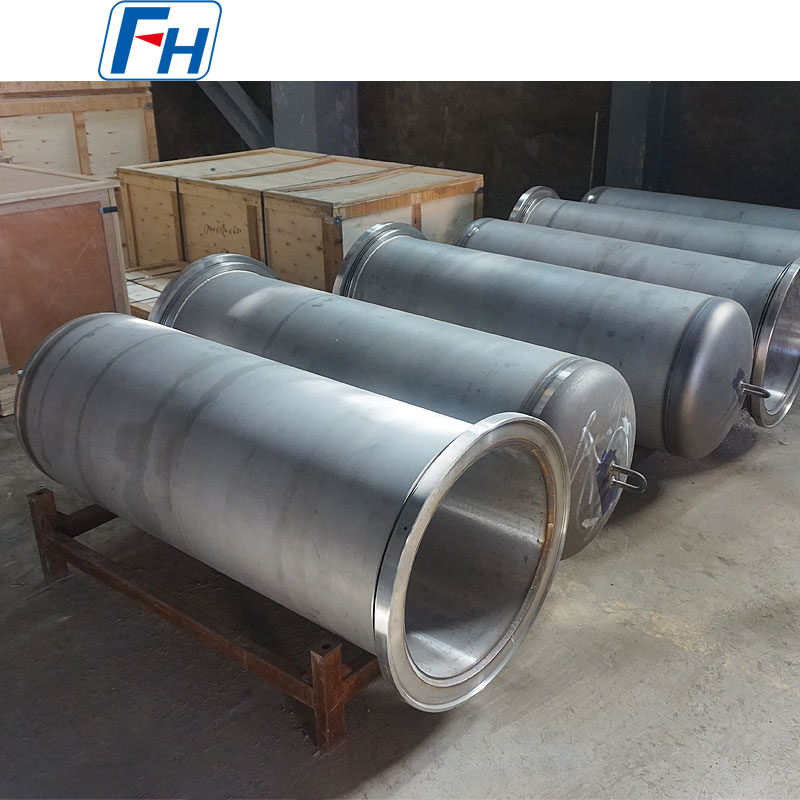

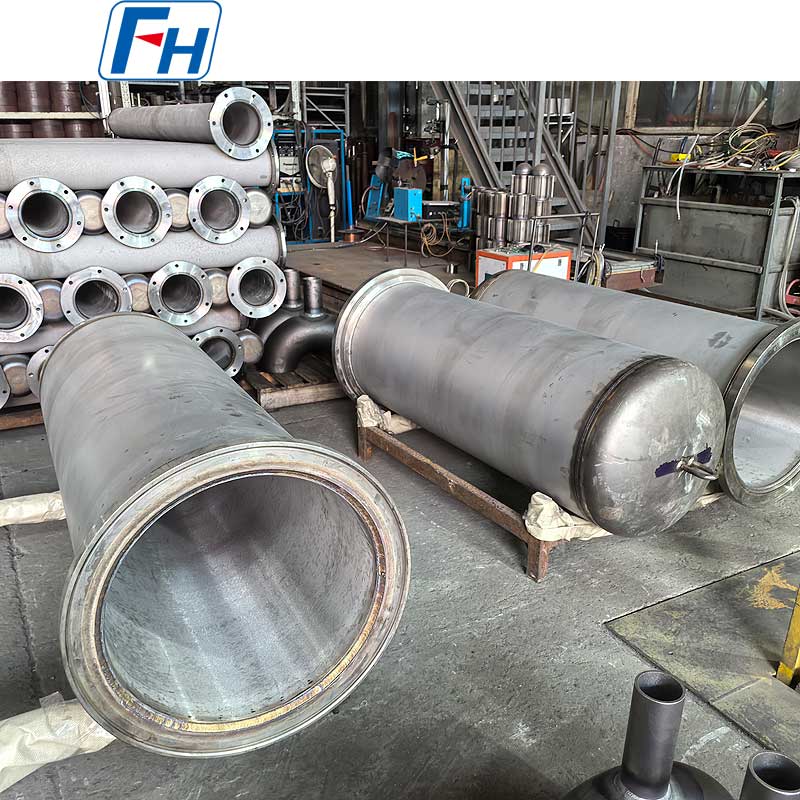

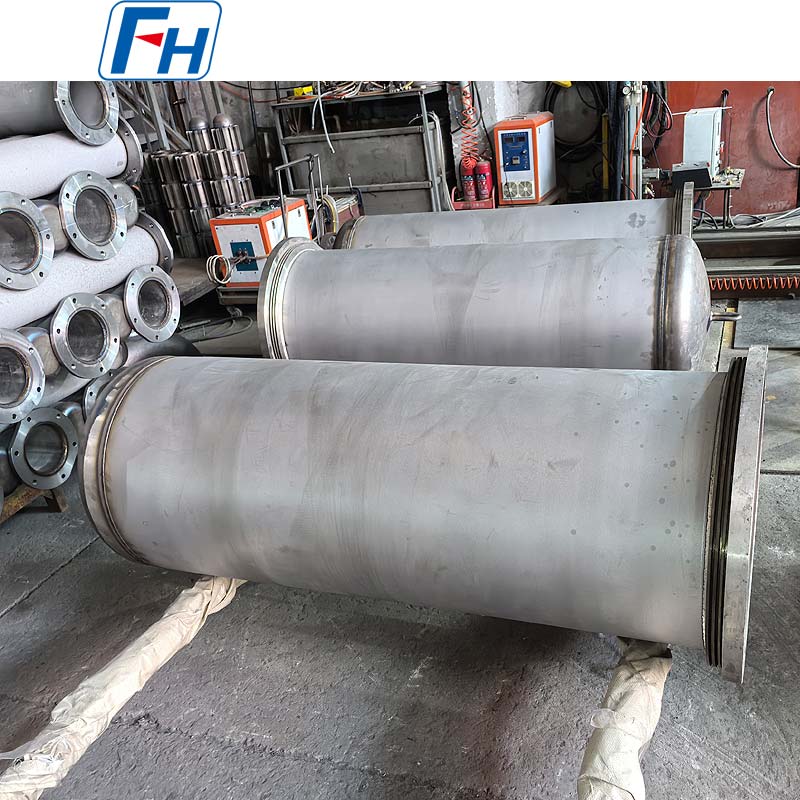

このカスタマイズされた円筒形の炉カバーは、2535NbW 800H 材料の組み合わせを使用して製造され、直径仕様は Ø563 × Ø531mm です。この構造は、高温強度、耐酸化性、寸法安定性、信頼性の高い取り付けが必要とされる厳しい熱環境向けに設計されています。

FH® アロイは、お客様の図面、サンプル、炉の寸法、動作条件、交換要件に応じた製造をサポートします。

製品仕様

※公称肉厚16mmは外径、内径としてØ563mm、Ø531mmが確認された場合に適用されます。

寸法
この炉カバーの主直径仕様は次のとおりです。
Ø563×Ø531mm
外径と内径として解釈すると、次のようになります。

• OD – 外径: Ø563 mm

• ID – 内径: Ø531 mm

• 公称肉厚: 16 mm


次のような他の寸法もカスタマイズできます。

• 全長

• フランジ外径

• フランジの厚さ

• 開口径

• ボルト穴数

• ボルト穴径

• PCD/ボルトサークル

• エンドキャップの寸法

• サポートまたは補強構造

• 取り付け公差


最終寸法はお客様の設計図面に従って製造されます。

2535NbW 800H 材料の組み合わせ
この製品は、お客様の構造およびサービス要件に従って、2535NbW 800H 複合材料設計を使用しています。

2535NbW
2535NbW は、厳しい高温条件にさらされる炉の部品に使用される高 Cr、高 Ni 耐熱合金です。
実際のグレード仕様とサービス環境に応じて、以下を提供できます。

• 良好な高温強度

• 良好な耐酸化性

• 優れた寸法安定性

• 長時間の熱暴露に対する耐性

• 高負荷の炉コンポーネントへの適合性


800H
800H は、高温産業機器で広く使用されているニッケル-鉄-クロム合金です。
一般的な利点は次のとおりです。

• 良好な高温強度

• 優れた耐酸化性

• 長期使用時の優れた構造安定性

• 加工および溶接された高温部品への適合性


異なるセクションに異なる材料を使用することで、温度、応力、製造要件、および現地の使用条件に応じて構造を最適化できます。

高温炉サービス向けに設計
耐熱鋼カバーは、工業炉システム内の重要なコンポーネントを保護または隔離するために一般的に使用されます。
用途に応じて、カバーは次のように機能します。

• 高温保護筐体

• 炉内カバー

• 遮熱部品

• 保護スリーブ

• 構造筐体

• 高温プロセス部品


円筒形の設計は優れた構造的連続性を提供し、さまざまな炉の設置配置に適応できます。

カスタム円筒構造
炉カバーは、装置の設計に応じてカスタマイズされた構造特性を備えて製造できます。
利用可能なオプションは次のとおりです。

• 開放円筒形カバー

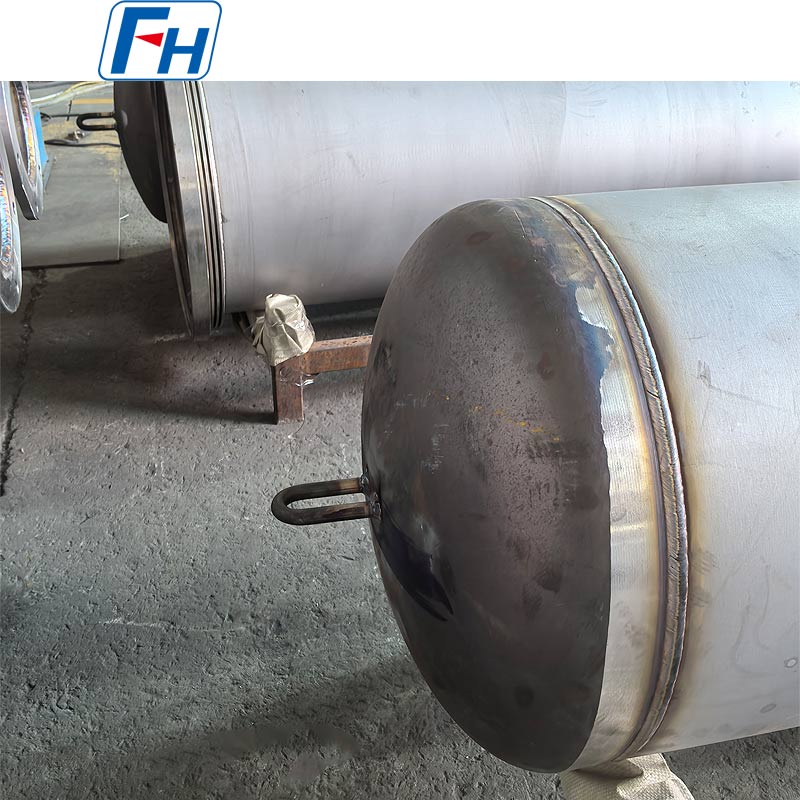

• 有底円筒形カバー

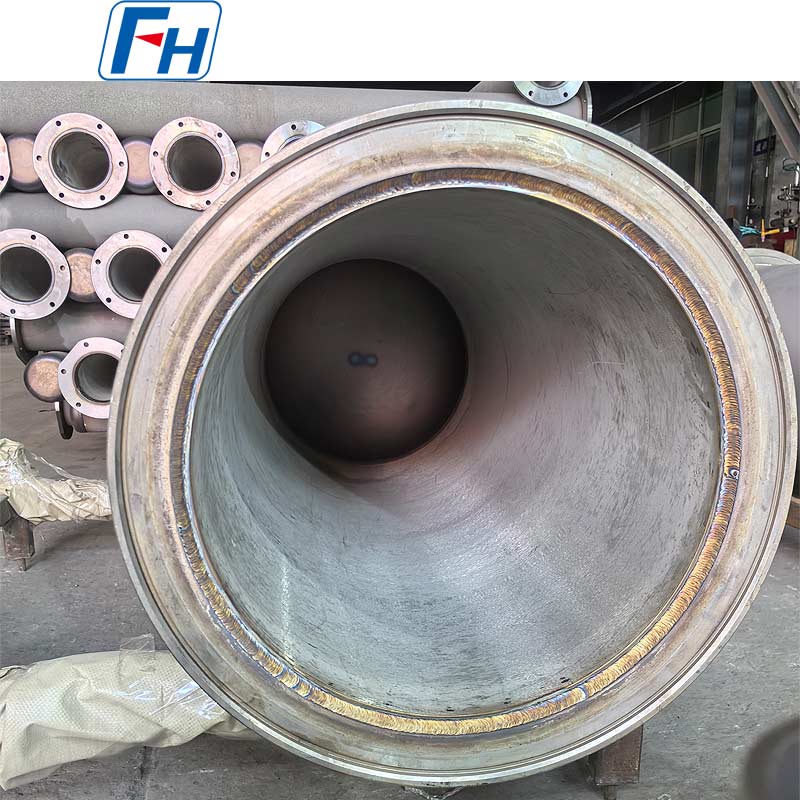

• フランジ取付構造

• 機械加工されたシール面

• カスタム開口部

• 補強板

• サポートブラケット

• リフティングポイント

• 点検穴

• マルチマテリアル構造


正確な構造は、お客様の実際の炉と設置要件に基づいて決定する必要があります。

カスタムフランジと接続設計
フランジと接続の詳細は完全にカスタマイズできます。
一般的なパラメータには次のものがあります。

• フランジ外径

• フランジの厚さ

• ボルト穴の数

• ボルト穴径

• ピッチ円直径

• シール面
• 接続口

• 設置方向


これらの領域を正確に機械加工することで、炉設備との正確な位置合わせと信頼性の高い組み立てが保証されます。

代表的な用途
2535NbW 800H 耐熱カバーは以下のようにカスタマイズできます。

• 熱処理炉

• 焼鈍炉

• 浸炭炉

• 連続炉

• 高温プロセス装置

• 鋼材加工ライン

• 炉バーナーアセンブリ

• 保護雰囲気システム

• 石油化学熱機器

• カスタム産業用加熱システム


最終的な材料構成は、実際の動作温度、雰囲気、機械的負荷に応じて選択する必要があります。

製造工程
デザインに応じて、製造プロセスには次のものが含まれる場合があります。
材料準備 → シェル成形・チューブ製作 → 端部品製作 → 組立 → 溶接 → フランジ加工 → 寸法検査 → 表面仕上げ → 最終検査

主な製造管理には次のものが含まれます。

• 外径と内径

• 肉厚

• シェルの真円度

• 全体の真直度

• フランジの同心度

• 溶接品質

• エンドジオメトリ

• 物質遷移領域

• 全体の寸法


大型の円筒形コンポーネントの場合、最終的な取り付けでは真円度とフランジの位置合わせを制御することが特に重要です。

製品の主な利点
2535NbW 800H 複合材料設計
さまざまな領域の熱的および構造的要件に応じて、さまざまな材料を適用できます。
大型Ø563 mm円筒構造
大型の保護部品を必要とするカスタマイズされた高温機器に適しています。
厚壁構造
Ø563 / Ø531 mm が外径 / 内径を表す場合、公称肉厚は 16 mm です。
高温性能
要求の厳しい産業用熱環境向けに設計されています。
カスタムフランジとエンド構造
取り付けインターフェースと端部の形状は図面に従って製造できます。
代替製造
既存のコンポーネントは、元の図面、サンプル、または測定された寸法に従って再現できます。

品質管理
顧客の要件に応じて、検査には以下が含まれます。

• 材質検証

• 化学組成分析

• 外径・内径検査

• 肉厚 measurement

• 真円度検査

• 全体寸法検査

• フランジ検査

• 溶接検査

• 目視検査

• 最終組立検査


A 追加の検査要件については、生産前に合意することができます。

FH® アロイを選ぶ理由
FH® アロイは、工業炉および高温機器用のカスタム耐熱合金コンポーネントを専門としています。
当社の製品範囲には以下が含まれます:

• 耐熱鋼製炉カバー

• 高温保護スリーブ

• ラジアントチューブ

• ファーネスローラー

• 遠心鋳造管

• 熱処理治具

• 炉のトレイとバスケット

• 耐熱鋳物

• カスタム高温合金の製造


OEM製造、図面ベースの製造、代替製造、海外のお客様向けのカスタマイズされた材料選択をサポートします。

見積もりを依頼する
正確な見積もりを得るには、次の情報を提供してください。

1. 製品図

2. 外径

3. 内径または肉厚

4. 全長

5. 材質仕様

6. フランジ寸法

7. 開口部寸法
8. 動作温度

9. 炉の雰囲気

10. 必要数量


図面または既存のコンポーネントの仕様を FH® Alloy に送信し、技術的なレビューと見積もりを依頼してください。

よくある質問
Q1: Ø563×Ø531mmの耐熱炉カバーは製作できますか？
はい。 FH® アロイはこの仕様を製造することができ、また、顧客の図面に従って直径、長さ、フランジ、接続構造をカスタマイズすることもできます。

Q2: 壁の厚さはどれくらいですか?
外径がØ563 mm、内径がØ531 mmの場合、公称半径方向壁厚は16 mmです。

Q3: 2535NbW と 800H を同じコンポーネントで使用できますか?
はい。設計図や操作要件に応じて、さまざまなセクションにさまざまな合金材料を使用できます。

Q4: フランジはカスタマイズできますか?
はい。フランジ径、厚さ、PCD、ボルト穴数、穴径、シール面のカスタマイズが可能です。

Q5: 交換用の炉カバーは製作できますか?
はい。既存のコンポーネントは、技術図面、サンプル、写真、または測定された寸法から再現できます。

Q6: 材料の選定にはどのような情報が必要ですか?
動作温度、炉の雰囲気、機械的負荷、サービスサイクル、および予想される耐用年数を入力してください。
