HU U字型ラジアントチューブ – Ø152.4 × Ø142.8 × 2154.24 mm

工業炉用カスタム大口径ラジアントチューブアセンブリ | FH® アロイ
FH® アロイは、工業炉、熱処理炉、高温間接加熱システム用の HU U 字型ラジアント チューブを製造しています。

このカスタマイズされたラジアント チューブは、HU 耐熱合金から製造されており、チューブ仕様は Ø152.4 × Ø142.8 × 2154.24mm (OD × ID × L) です。

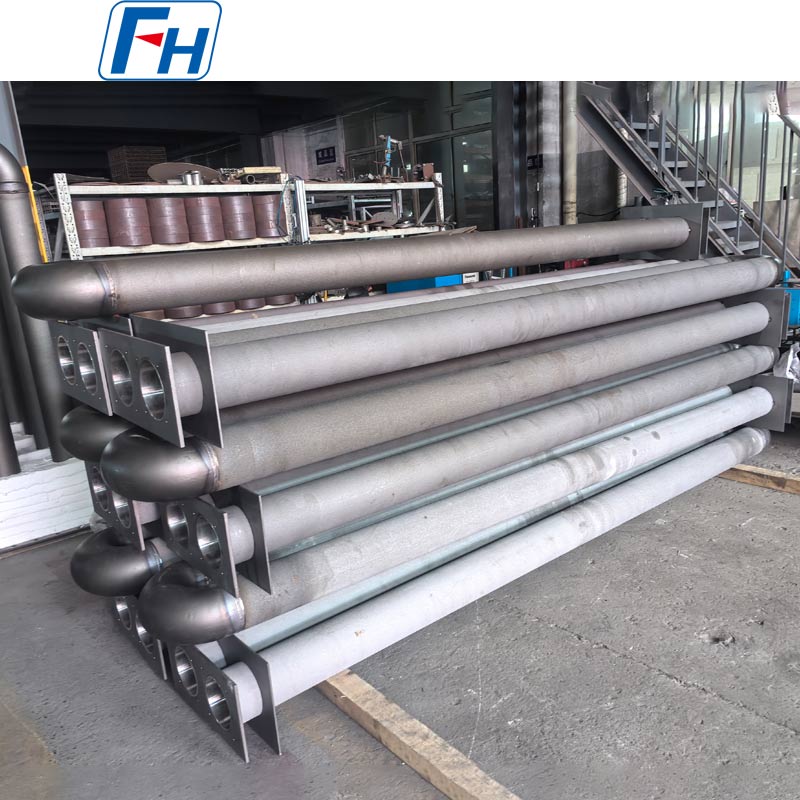

大直径の U 字型構造により、コンパクトな炉設置配置を維持しながら、拡張された放射加熱面が提供されます。この製品は、高温断熱ブロック、取り付けベース プレート、およびカスタマイズされた取り付けコンポーネントを備えた完全なアセンブリとして供給することもできます。

FH® アロイは、顧客の図面、炉の寸法、動作条件、交換要件に応じた OEM 製造をサポートします。

製品仕様

U字型放射管寸法
このラジアントチューブの主な仕様は次のとおりです。
Ø152.4×Ø142.8×2154.24mm

• OD – 外径: Ø152.4 mm

• ID – 内径: Ø142.8 mm

• 公称肉厚: 4.8 mm

• L – 長さ: 2154.24 mm


次のような他の構造寸法もカスタマイズできます。

• C – 中心距離

• H – 全高

• R – U ベンド半径

• まっすぐな脚の長さ

• 取付板寸法

• 取付穴位置

• 断熱ブロック寸法

• 出入口接続寸法


すべての寸法は、顧客の図面または既存の炉の寸法に従って製造できます。

HU耐熱合金
HU は、高温の産業環境で動作するコンポーネントに一般的に使用される高クロム、高ニッケルの耐熱鋳造合金グレードです。

ラジアントチューブ用途の場合、HU 材料は次のような特性を備えています。

• 良好な高温強度

• 良好な耐酸化性

• 長時間の熱暴露でも安定した性能

• 繰り返しの加熱と冷却のサイクルに対する適切な耐性

• 工業炉用途に適した優れた構造安定性


ラジアントチューブの実際の使用性能は、材料のグレードだけでは決まりません。動作温度、炉の雰囲気、バーナーの状態、熱サイクル、管の形状、炉の動作方法も考慮する必要があります。

大径U字構造
外径Ø152.4 mmのこの製品は、十分な放射加熱面を必要とする工業炉システム用の比較的大型のU字型ラジアントチューブとして設計されています。
この構造は、U 字型ベンドで接続された 2 つの長い平行なチューブ セクションで構成されています。

この構成により、以下が提供されます。

• 拡張された輻射加熱経路

• 広い加熱面

• コンパクトな炉配置

• 安定した間接加熱

• 柔軟な中心距離設計

• さまざまな炉レイアウトへの適応性


単純な直線状のラジアントチューブと比較して、U 字型のデザインにより、限られた設置スペース内でより長い熱伝達経路が可能になります。

完全な絶縁および取り付けアセンブリ

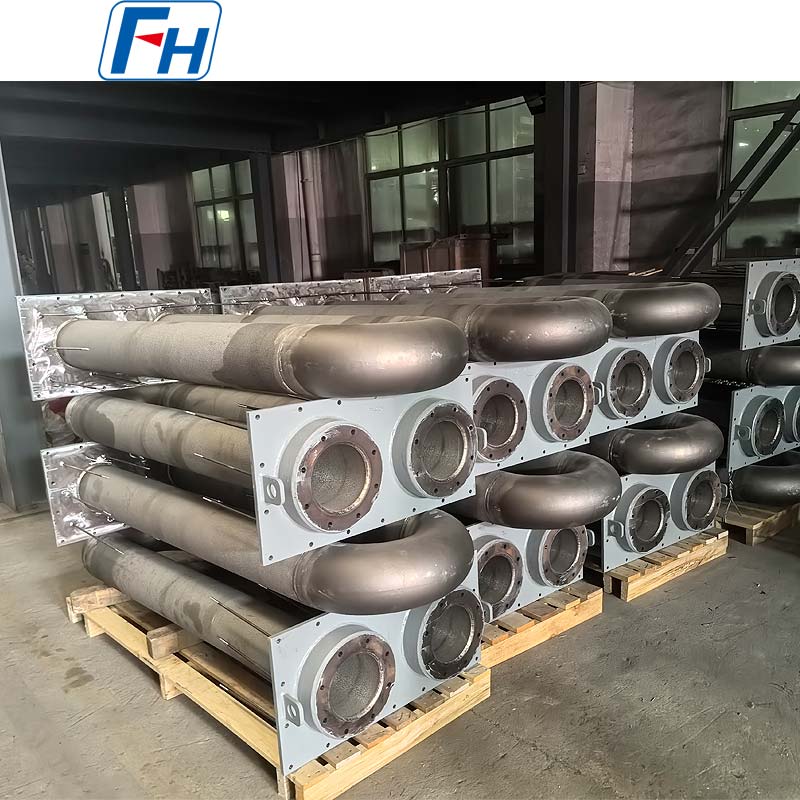

この製品構成にあるように、ラジアントチューブは高温断熱ブロックと金属製取付ベースプレートとともに供給できます。
この完全なアセンブリにより、取り付けと交換が簡単になります。

カスタマイズされたコンポーネントには次のものを含めることができます。

• 断熱ブロックの厚さ

• 断熱ブロック寸法

• ベースプレートサイズ

• ベースプレートの厚さ

• 取付穴数

• 取付穴位置

• チューブ間隔

• 支持構造


炉建設業者や交換プロジェクトの場合、FH® アロイは裸のラジアント チューブのみを供給するのではなく、完全なアセンブリを提供できます。

間接炉加熱
U 字型ラジアント チューブは、加熱源や燃焼ガスを炉の作業室から隔離しておく必要がある工業炉で広く使用されています。
管内で発生した熱は管壁を通って伝わり、炉負荷に向かって放射されます。

この加熱装置は次のような効果をもたらします。

• 炉内の雰囲気を制御

• 直接炎との接触を軽減

• 安定した熱分布

• 炉内温度の均一化

• 安心の連続加熱性能


代表的な用途
HU U 字型ラジアント チューブは次の用途に使用できます。

• 熱処理炉

• 焼鈍炉

• 焼入れ炉

• 焼き戻し炉

• 浸炭炉

• 連続炉

• ローラーハース炉

• 保護雰囲気炉

• 鋼材加工ライン

• 工業用加熱装置


この仕様は、高温間接加熱用に大口径で長い U 字型の輻射管を必要とするシステムに特に適しています。

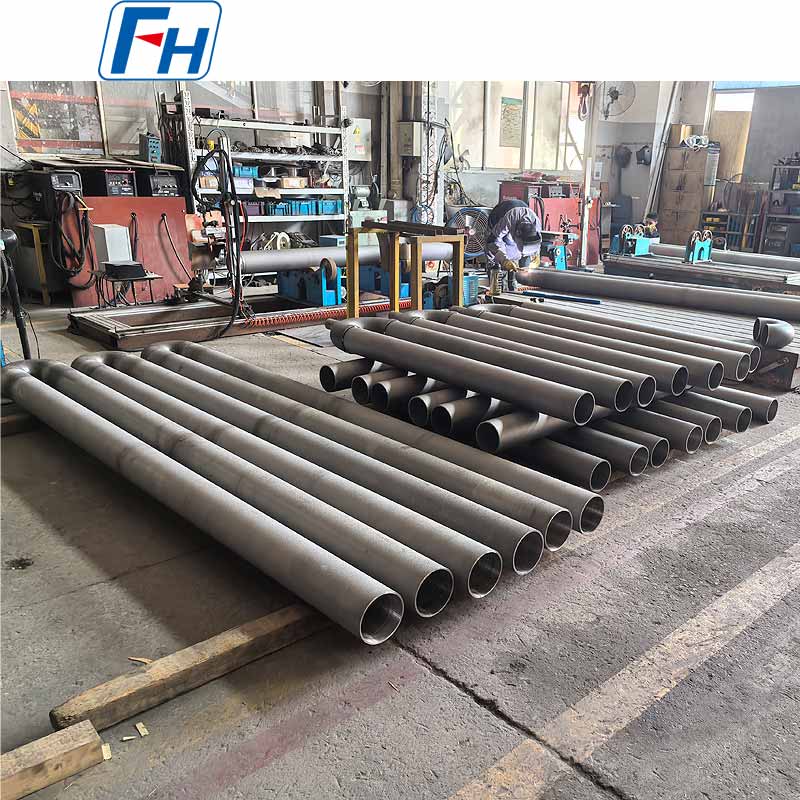

製造工程
技術図面に応じて、製造プロセスには次のものが含まれます。
材料準備→チューブ製作→Uベンド・エルボ製作→組立→溶接→機械加工→取付板製作→絶縁組立→寸法検査→最終検査

主な製造管理には次のものが含まれます。

• 外径と内径

• 肉厚

• チューブの真直度

• 中心距離

• 曲げジオメトリ

• 溶接品質

• 全体の寸法

• 取付板の位置合わせ

• 絶縁アセンブリの取り付け


設置位置の調整が炉の組み立てとサービスのパフォーマンスに直接影響するため、長さ 2154.24 mm のラジアント チューブの場合、正確な寸法管理が特に重要です。

製品の主な利点
HU耐熱合金
要求の厳しい工業炉環境向けに設計されています。
大きな直径Ø152.4 mm
実質的な放射加熱面を提供します。
2154.24 mm チューブ長さ
大型工業炉の設置に適しています。
公称肉厚 4.8 mm
指定された外径 Ø152.4 mm および内径 Ø142.8 mm から計算されます。
完全なアセンブリ供給
絶縁ブロック、ベースプレート、取り付けコンポーネントが付属しています。
カスタムエンジニアリング
軸間距離、曲げ半径、取付構造等のカスタマイズが可能です。
代替製造
既存の放射管アセンブリは、図面、サンプル、または測定された寸法に従って再現できます。

品質管理
プロジェクトの要件に応じて、検査には次のものが含まれます。

• 材質検証

• 化学成分検査

• 外径検査

• 内径検査

• 肉厚 measurement

• 全長検査

• 中心距離検査

• 曲げジオメトリ inspection

• 溶接検査

• 取付板の検査

• 最終組立検査


追加の検査要件については、生産前に合意することができます。

FH® アロイを選ぶ理由
FH® アロイは、工業炉および熱処理装置用のカスタム耐熱合金コンポーネントを専門としています。

当社のラジアントチューブ製品には以下が含まれます:

• HU U字型ラジアントチューブ

• Cr25Ni35 U字型放射管

• P型放射管

• I型ラジアントチューブ

• ストレートラジアントチューブ

• ガス焚きラジアントチューブ

• 特殊形状ラジアントチューブ

• カスタムラジアントチューブアセンブリ


また、炉ローラー、遠心鋳造管、熱処理治具、炉トレイ、炉バスケット、その他のカスタム炉コンポーネントも製造しています。

見積もりを依頼する
正確な見積もりを得るには、次の情報を提供してください。

1. 製図

2. 材質グレード

3. 外径

4. 内径または肉厚

5. 全長

6. 中心距離

7. U 曲げ半径

8. 取付板寸法

9. 動作温度

10. 炉の雰囲気

11. 必要数量


図面または既存の放射管の仕様を FH® Alloy に送信し、技術的なレビューと見積もりを依頼してください。

よくある質問
Q1: Ø152.4×Ø142.8×2154.24mmのU字型ラジアントチューブは製作できますか？
はい。 FH® アロイは、この HU 放射管仕様を製造でき、炉の設計に応じて寸法を調整することもできます。

Q2: 壁の厚さはどれくらいですか?
外径Ø152.4 mm、内径Ø142.8 mmに基づくと、公称半径方向壁厚は4.8 mmです。

Q3: 中心距離はカスタマイズできますか?
はい。中心間距離、曲げ半径、直脚長さ、全高、設置寸法はすべてカスタマイズ可能です。

Q4: 絶縁ブロックと取り付けベースを提供できますか?
はい。ラジアント チューブは、カスタマイズされた断熱ブロック、取り付けプレート、および関連する設置コンポーネントを備えた完全なアセンブリとして供給できます。

Q5: HUを他の耐熱合金に置き換えることはできますか?
はい。材料は、動作温度、炉雰囲気、熱サイクル条件、および予想される耐用年数に応じて選択できます。

Q6: 交換用ラジアントチューブの製作は可能ですか？
はい。既存の放射管は、技術図面、サンプル、写真、または測定された寸法から再現できます。
