Cr25Ni35 U 字型放射管 – Ø124 × Ø108 × 1597 mm

工業炉用カスタム耐熱ラジアントチューブアセンブリ | FH® アロイ
FH® アロイ は、工業炉、熱処理炉、その他の高温加熱システム用の Cr25Ni35 U 字型ラジアント チューブを製造しています。

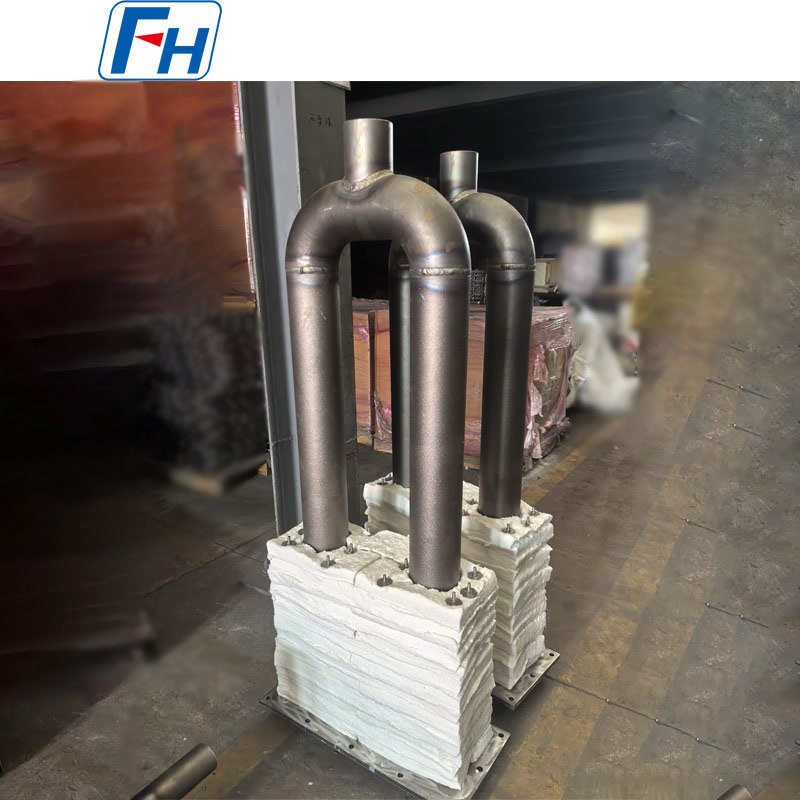

このカスタマイズされた U 型ラジアント チューブは、Cr25Ni35 高クロム、高ニッケル耐熱合金から製造されており、チューブ仕様は Ø124 × Ø108 × 1597mm です。

完全なアセンブリには、断熱ブロック、取り付けベース プレート、カスタマイズされた設置コンポーネントが付属しており、新しい炉の建設や既存のラジアント チューブ アセンブリの交換に適しています。

製品仕様

U字型放射管寸法
この製品の主管仕様は次のとおりです。
Ø124×Ø108×1597mm
カスタマイズできる一般的な寸法は次のとおりです。

• OD – チューブの外径

• ID – チューブ内径

• L – チューブの長さ

• C – 中心距離

• H – 全高

• R – U ベンド半径

• 取付板寸法

• 取付穴位置

• 断熱ブロック寸法

• 接続寸法


すべての構造寸法は、お客様の技術図面、炉レイアウト、または既存のサンプルに従って製造できます。

Cr25Ni35耐熱合金
Cr25Ni35 は、長時間の高温使用にさらされる工業炉部品に適した高 Cr、高 Ni 耐熱合金です。

ラジアントチューブ用途の場合、その主な利点は次のとおりです。

• 良好な高温酸化耐性

• 高温下での優れた構造安定性

• 炉での使用に適した強度

• 繰り返しの加熱と冷却のサイクルに対する耐性

• 要求の厳しい産業用暖房環境に最適


ラジアント チューブの実際の耐用年数は、合金のグレードだけでなく、次の要素にも依存します。

• 動作温度

• 炉の雰囲気

• バーナーの状態

• 熱サイクル周波数

• チューブ寸法

• 溶接品質
  炉操作実習


U型輻射加熱構造
U 字型のラジアント チューブは、リターン ベンドによって接続された 2 つの平行な直管セクションで構成されます。
単純な直管と比較して、この設計は比較的コンパクトな設置面積を維持しながら、より長い放射加熱経路を提供します。

主な利点は次のとおりです。

• より広い放射加熱面

• コンパクトな炉設置

• 安定した間接加熱

• 炉内の雰囲気を制御

• 負荷との直接の火炎接触の減少

• 柔軟な中心距離のカスタマイズ


このため、U 字型ラジアント チューブは多くの工業用熱処理および連続炉システムに適しています。

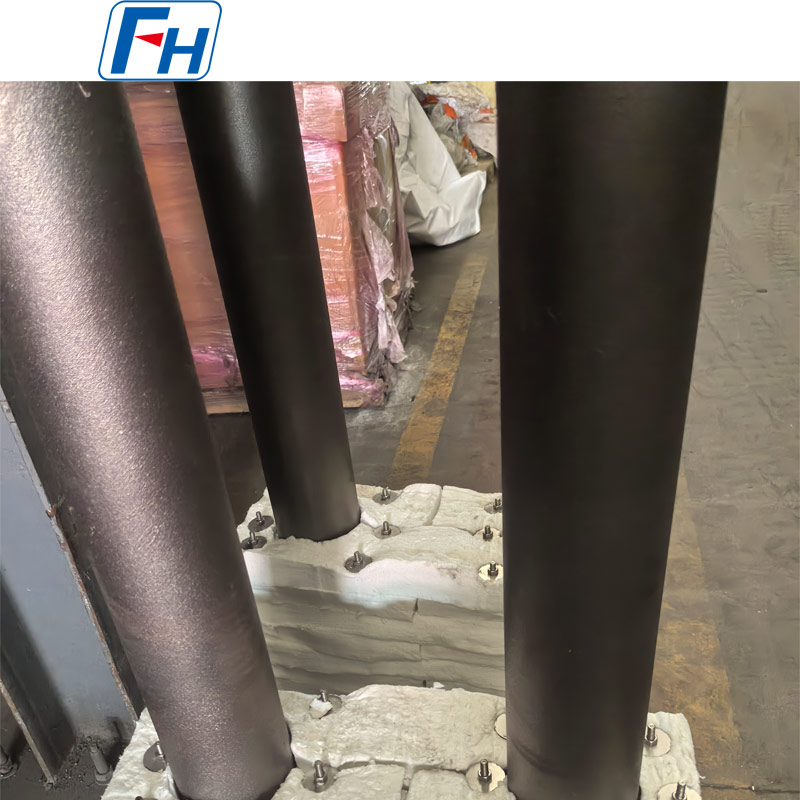

絶縁ブロック＆取付ベースAss'y
本製品の特長は、絶縁ブロックと取付ベースを一体化した構造です。
ラジアント チューブは以下と一緒に供給できます。

• 高温断熱ブロック

• 金属製取り付けベースプレート

• 取付穴

• サポートコンポーネント

• カスタマイズされた固定構造


この完全なアセンブリは、炉の設置と交換を簡素化するのに役立ちます。
断熱材や取付構造はお客様の炉開口部や設置寸法に合わせてカスタマイズ可能です。

間接炉加熱用に設計
U 字型のラジアント チューブは、燃焼プロセスを炉の作業室から分離しておく必要がある炉システムで一般的に使用されます。
熱はラジアントチューブ壁を通って伝達され、炉負荷に向かって放射されます。

この加熱構成により、次のことが可能になります。

• より均一な温度分布

• 安定した熱伝達

• 炉内の雰囲気を制御

• 直接炎との接触を軽減

• 確実な連続炉運転


代表的な用途
Cr25Ni35 U 字型放射管は次の用途に使用できます。

• 熱処理炉

• 焼鈍炉

• 焼入れ炉

• 焼き戻し炉

• 浸炭炉

• 連続炉

• ローラーハース炉

• 保護雰囲気炉

• 鋼材加工ライン

• 工業用加熱装置


これらは、カスタムの高温間接加熱システムを必要とする用途に特に適しています。

製造工程
図面と製品構造に応じて、生産には次のものが含まれる場合があります。
材料準備→チューブ製作→曲げ・エルボ製作→組立→溶接→取付板製作→絶縁組立→寸法検査→最終検査

主な生産管理には次のものが含まれます。

• 管径精度

• チューブの真直度

• 中心距離精度

• U ベンド形状

• 溶接品質

• 全体の寸法

• 取付板の位置合わせ

• 絶縁ブロックの嵌合


これらの要因は、設置の精度と長期にわたるサービスのパフォーマンスに直接影響します。

製品の主な利点
Cr25Ni35耐熱材
要求の厳しい工業炉環境に適しています。
カスタム Ø124 × Ø108 × 1597 mm 仕様
特定の炉設置要件に従って製造されています。
コンパクトなコの字型構造
余分な炉スペースを必要とせずに、拡張された加熱経路を提供します。
完全なアセンブリ供給
ラジアントチューブ、断熱ブロック、取付ベースも同時供給可能です。
図面ベースの製造
寸法と構造の詳細は、顧客の図面に従ってカスタマイズできます。
交換能力
サンプル、図面、または測定された寸法に従って、既存の放射管を再現できます。

品質管理
プロジェクトの要件に応じて、検査には次のものが含まれます。

• 材質検証

• 化学成分検査

• 外径・内径検査

• 寸法検査

• 中心距離検査

• 溶接検査

• 曲げ形状の検査

• 取付板の検査

• 最終組立検査


特別な検査要件を生産前に確認できます。

FH® アロイを選ぶ理由
FH® アロイは、工業炉および熱処理装置用のカスタム耐熱合金コンポーネントの製造を専門としています。

当社のラジアントチューブ製品には以下が含まれます:

• Cr25Ni35 U字型放射管

• HU U字型ラジアントチューブ

• P型放射管

• I型ラジアントチューブ

• ストレートラジアントチューブ

• ガス焚きラジアントチューブ

• 特殊形状ラジアントチューブ

• カスタムラジアントチューブアセンブリ


また、炉ローラー、遠心鋳造管、熱処理治具、トレイ、バスケット、その他の炉部品も製造しています。

見積もりを依頼する
正確な見積もりが必要な場合は、以下をお送りください。

• 製図

• 材質グレード

• 外径

• 内径または肉厚

• 全長

• 中心距離

• U 曲げ半径

• 取付板寸法

• 動作温度

• 炉の雰囲気

• 必要数量


図面または既存の放射管の仕様を FH® Alloy に送信し、技術的なレビューと見積もりを依頼してください。

よくある質問
Q1: Cr25Ni35 の U 字型放射管を図面に従って製造できますか?
はい。 FH® アロイは、顧客の図面、炉の寸法、既存のサンプルに基づいて完全にカスタマイズされた生産をサポートします。

Q2: Ø124×Ø108×1597mmの寸法は変更できますか？
はい。チューブの直径、長さ、中心距離、曲げ半径、および全体の寸法はすべてカスタマイズできます。

Q3: 絶縁ブロックと取り付けプレートを一緒に供給できますか?
はい。 U 字型放射管は、断熱ブロック、取り付けプレート、および関連する設置コンポーネントを備えた完全なアセンブリとして供給できます。

Q4: この製品はラジアントチューブの代替品として使用できますか?
はい。既存のラジアントチューブを図面、サンプル、写真、測定寸法に基づいて再現します。

Q5: Cr25Ni35 の代わりに別の合金を使用できますか?
はい。実際の使用温度、炉の雰囲気、バーナーの状態、予想される耐用年数に応じて材質を選択できます。

Q6：お見積りに必要な情報は何ですか？
技術的な図面が好ましいです。材質、寸法、使用温度、炉雰囲気、数量もお知らせください。
