AFC ウェル型炉用 FH® Cr25Ni20 熱処理治具

ブランド: FH®

認証: ISO9001、ISO14001

素材: 耐熱鋼

材料グレード: Cr25Ni20

サイズ: φ1200×1650mmまたはあなたの図面に従ってカスタマイズ

動作温度: 1100℃

MOQ: 2個

FH® 熱処理治具 — 無錫潤騰芳湖合金技術有限公司による高温耐性のカスタマイズ可能な工業用熱処理治具、IPSEN、AICHELIN、AFC、SECO/WARWICK、SURFACE、INDUCTOTHERM、IVA SCHMETZ、ECM、ALD、MATTSA、FENGDONG、POWERMAX、CODERE、NABERTHERM、DOWA、 CAN-ENG、SANYONG、TENOVA、その他の世界的な炉ブランド。

お問い合わせ

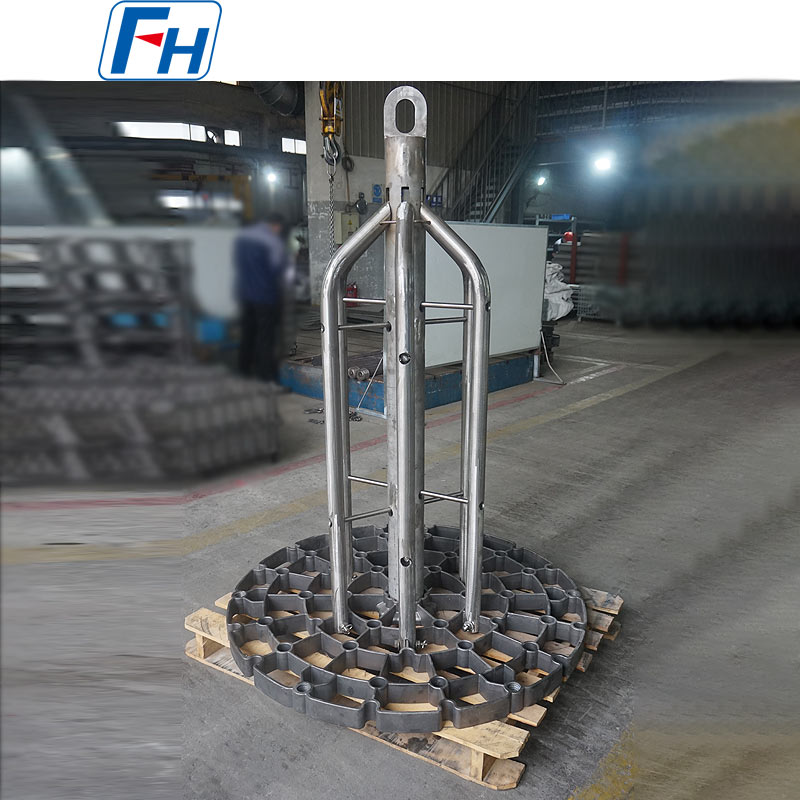

FH® ウェル型炉治具システム |ベーストレイスタッキングバスケットグリッド

主な利点

完全なシステムソリューション
ベーストレイ中間バスケット上部グリッド – 安定したスタッキングと最適なガス流を実現する統合システムとして設計されています。
重荷重ベアリング
強化されたリブ構造とサポートフィートにより重量が均等に分散され、部品の背の高い積み重ねや複数のバスケットを中心がたわむことなくサポートします。
最適化されたガス循環
ベーストレイのオープングリッドパターンの上げられた足により、高温ガスがすべての表面に流れ、下から上まで均一に加熱されます。
長寿命
精密な製造と応力緩和設計により、通常の動作条件下での熱疲労、クリープ、大気攻撃に耐えます。
カスタム構成
円形または長方形 – 炉の内部寸法に正確に適合します。大口径向けのセグメント化されたオプション。

システムコンポーネント

コンポーネント	機能	主な機能
ベーストレイ	スタック全体の基盤	ガスの流れを考慮した高めの脚、荷重分散のための強化リブ
スタッキングバスケット	部品を保持して分離する	オープングリッドデザイン、滑らかなエッジ、積み重ね可能なインターフェース
上部のグリッド	最上層を確保	取り扱い時の転倒防止、重量保持

技術仕様

パラメータ	値
動作温度範囲	400°C – 1200°C (材料の選択による)
システムコンポーネント	ベーストレイスタッキングバスケットトップグリッド
最大。総負荷	500 – 2000 kg (設計による)
形状	円形（標準）または長方形
標準直径	600 mm、800 mm、1000 mm、1200 mm (カスタム利用可能)
製作	精密溶接またはインベストメント鋳造
表面仕上げ	溶接まま / 酸化前 / ショットブラスト
使用温度や雰囲気に応じて材質を選択可能

FH® ウェルタイプの炉治具を選ぶ理由?
1. 井戸型炉の課題向けに設計

チャレンジ	FH®ソリューション
重いスタック (高さ 2 ～ 3 メートル)	強化リブによる高強度設計
下層加熱ムラ	上げられた足のオープングリッドパターン
上部からの取り付けが難しい	大口径向けのセグメント化オプション
熱サイクル応力	角を丸くしたストレス軽減構造

2. 荷物全体の基礎
ベーストレイはその上にあるすべてのものをサポートします。たるんだり、ひび割れたり、破損したりすると、バッチ全体が危険にさらされます。部品が傾いたり、バスケットが固着したり、加熱が不均一になったりする可能性があります。 FH® ベーストレイは、この重要な役割のために特別に設計されています。

3. 重要な設計機能

特徴	メリット
補強されたリブの下側	高荷重時の中心のたわみを防止
上げられた支持脚	最下層の下にガスが流れるようにする - 均一な加熱
滑らかな上面	バスケットを積み重ねるための安定したベース
オープングリッドパターン	最大のガス循環、最小の熱質量
角丸（長方形）	応力集中を軽減
セグメント構造（大径）	上部の開口部から簡単に取り付け可能

4.クリーンオペレーション

事前に酸化またはショットブラストされた表面により、初期スケールが軽減されます
滑らかな溶接仕上げにより、部品の損傷やスケールの付着を防ぎます。
部品がきれいに取り出される - 処理後の洗浄が軽減されます

アプリケーション

井戸式・ピット浸炭炉
井戸型浸炭窒化炉
井戸型焼鈍炉
井戸型焼入れ炉
井戸型焼戻し炉（中高温）
井戸型ガス窒化炉
部品: 大型ギア、シャフト、リング、ダイス、工具、重量鋳物、長尺チューブ

材料グレード表:

耐熱鋼
/	GB	ディン	ASTM	JIS	化学成分(%)								最高動作温度
/	GB	ディン	ASTM	JIS	C	シ	ん	Cr	ニ	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
