工業炉用カスタムP型ラジアントチューブ

耐熱合金ラジアントチューブアセンブリ |カスタム取り付けプレートと接続 | FH® アロイ
FH® アロイ は、工業炉および熱処理装置用のカスタム P 型ラジアント チューブを製造し、顧客の図面、炉の寸法、動作温度、雰囲気、バーナー システム要件に従って完全なラジアント チューブ アセンブリを提供します。

P 字型の構成は、長く真っ直ぐな放射セクションとリターンベンドを組み合わせて、比較的コンパクトな炉スペース内に延長された加熱経路を作成します。

このタイプのラジアント チューブは、間接加熱、制御された炉雰囲気、安定した熱分布、およびカスタマイズされた炉の統合を必要とする工業用加熱システムに適しています。

製品概要

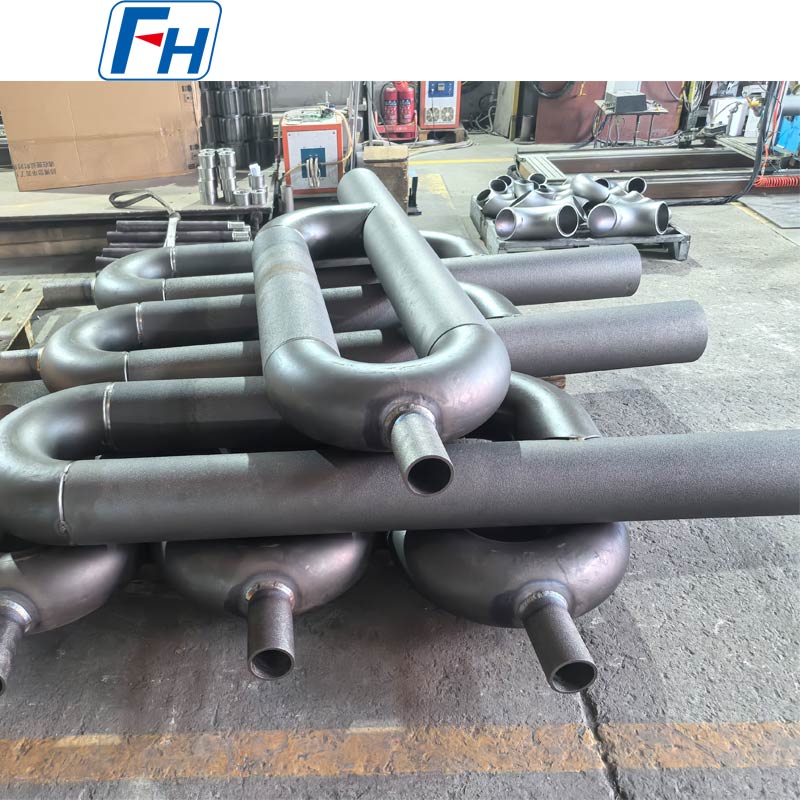

P 型ラジアント チューブは、複数の直管セクションとリターン ベンドを使用して、連続的な加熱経路を形成します。
P型構造は従来のストレート放射管と比較して、コンパクトな設置配置を維持しながら長い放射面を提供できます。
表示されている製品は、以下を含む完全なアセンブリとして製造できます。

• ラジアントチューブの主要部

• リターンベンド

• 取付板

• バーナー側接続

• 出口/排気接続

• サポートコンポーネント

• カスタムインストールインターフェース


FH® アロイは、新しい炉プロジェクトと交換用ラジアント チューブの製造の両方をサポートします。

代表的な仕様

P型放射管寸法
各P型ラジアントチューブはお客様の炉レイアウトに合わせて製作可能です。

一般的な寸法パラメータには次のものがあります。

• OD – チューブの外径

• WT – 壁の厚さ

• L – 全長

• C – 中心距離

• R – 戻り曲げ半径

• W – 全幅

• 取付板 dimensions

• 接続チューブ径

• 接続長さ

• 取付穴寸法

• バーナーインターフェース寸法


図面リファレンス

• OD = 外径

• WT = 壁の厚さ

• L = 全長

• C = 中心距離

• R = 曲げ半径


すべての寸法は、顧客の図面、サンプル、または既存の炉の寸法に従ってカスタマイズできます。

P型マルチパス構造
P タイプのラジアント チューブと従来のストレート ラジアント チューブの主な違いは、リターン フローの形状です。
複数の直線セクションが湾曲した戻りセクションで接続され、より長い内部流路が形成されます。
この設計により、次のことが可能になります。

• より広い放射加熱面

• より長い加熱経路

• コンパクトな設置構成

• 柔軟な炉レイアウト

• 安定した熱伝達

• カスタマイズされたバーナーと排気の配置


正確な P タイプの形状は、アプリケーションごとに 1 つの標準寸法を使用するのではなく、実際の炉に従って設計する必要があります。

耐熱合金材料
材料の選択はラジアントチューブの耐用年数にとって重要です。
FH® アロイは、次のようなさまざまな耐熱材料を使用して P 型放射管を製造できます。

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni耐熱合金

• 高Ni耐熱合金

• ニッケル基高温合金

• その他のお客様指定グレード


材料の選択には次の点を考慮する必要があります。

• 動作温度

• 炉の雰囲気

• バーナーの状態

• 熱サイクル周波数

• 酸化条件

• チューブ肉厚

• 必要寿命


材質が指定されていない場合は、FH® アロイが実際の炉の運転条件に基づいて材質選択をサポートします。

間接炉加熱用に設計
P 型ラジアント チューブは、バーナーの火炎と燃焼ガスを炉の作業室から分離しておく必要がある場合に一般的に使用されます。
熱はラジアントチューブ壁を通って伝わり、炉内のワークに向かって放射されます。
この取り決めにより、次のことが可能になります。

• 炉内の雰囲気を制御

• 直接炎との接触を軽減

• より安定した加熱

• 均一な温度分布

• 確実な連続運転


カスタム取り付けプレートと接続

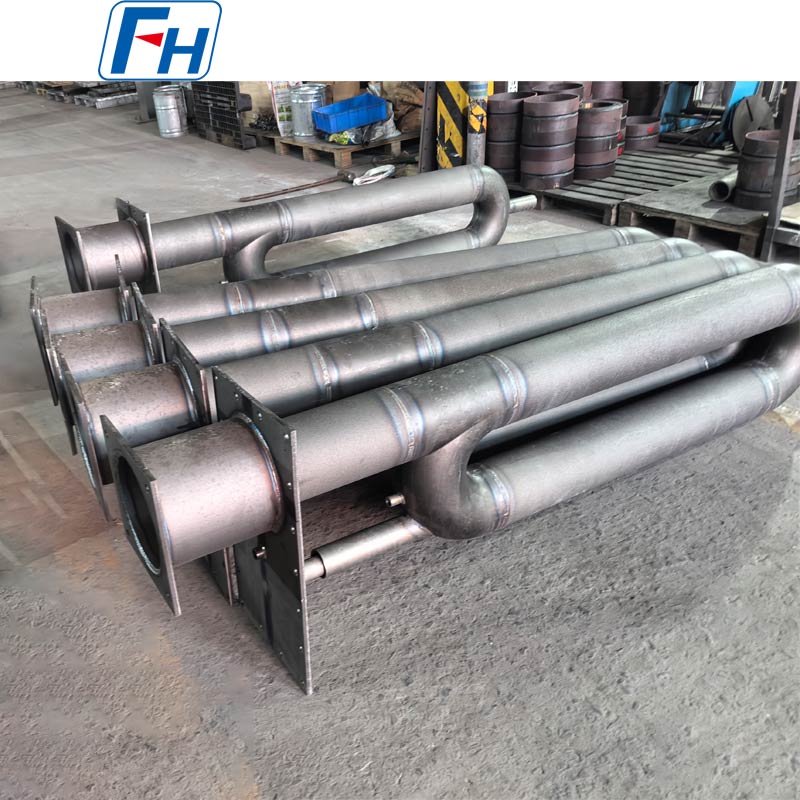

示されている P タイプの放射チューブは、カスタムの取り付けプレートとエンド接続構造を使用しています。
FH® アロイは以下をカスタマイズできます:

• 取付板 width and height

• 板厚

• 取付穴数

• 穴の直径と位置

• バーナー接続

• 排気接続

• 接続チューブ径

• サポート構造

• 設置方向


これにより、完全なアセンブリを顧客の既存の炉インターフェースに適合させることができます。

代表的な用途
P 型放射管は次の分野で広く使用されています。

• 熱処理炉

• 焼鈍炉

• 焼入れ炉

• 焼き戻し炉

• 浸炭炉

• 連続炉

• ローラーハース炉

• 保護雰囲気炉

• 鋼材加工ライン

• 産業用暖房システム


これらは、限られた炉スペース内で長い放射加熱経路を必要とする用途に特に適しています。

製造工程
設計に応じて、製造には以下が含まれる場合があります。
材料準備 → チューブ製作 → 直線部製作 → 返し曲げ加工 → 組立 → 溶接 → 取付板製作 → 機械加工 → 寸法検査 → 表面洗浄 → 最終検査

主な製造管理には次のものが含まれます。

• チューブの真直度

• 壁厚の一貫性

• 曲げジオメトリ

• 中心距離

• 溶接品質

• 接続位置の調整

• 取付板 accuracy

• 全体の寸法公差


複雑な P 型構造の場合、複数のチューブセクション間の正確な位置合わせを維持することが特に重要です。

主な利点
延長された加熱経路
P 字型構造により、単純な直管よりも長い放射経路が得られます。
コンパクトな炉レイアウト
限られた炉設置面積内に複数のチューブセクションを配置できます。
カスタム耐熱材料
炉温や雰囲気に合わせて材質を選択できます。
完全なアセンブリ製造
チューブセクション、ベンド、取り付けプレート、接続構造は 1 つのアセンブリとして供給できます。
図面ベースの制作
高度にカスタマイズされた工業炉プロジェクトに適しています。
代替製造
既存の P 型放射管は、図面、サンプル、写真、または寸法測定から再現できます。

品質管理
顧客の要件に応じて、検査には以下が含まれます。

• 材質検証

• 化学組成分析

• 寸法検査

• 肉厚測定

• 曲げ寸法検査

• 中心距離 inspection

• 溶接検査

• 取付板 inspection

• 接続寸法検査

• 最終組立検査


特別な検査要件については、生産前に合意することができます。

FH® アロイを選ぶ理由
FH® アロイは、工業炉および熱処理装置用のカスタム耐熱合金コンポーネントを専門としています。
当社のラジアントチューブ製品には以下が含まれます:

• P型放射管

• U字型放射管

• I型ラジアントチューブ

• ストレートラジアントチューブ

• ガス焚きラジアントチューブ

• 特殊形状ラジアントチューブ

• カスタムラジアントチューブアセンブリ


以下の製品も製造しています。

• ファーネスローラー

• 遠心鋳造管

• 熱処理治具

• 炉トレイ

• 炉用バスケット

• カスタム耐熱炉コンポーネント


FH® Alloy は、OEM 製造、図面ベースの生産、交換プロジェクト、および海外の顧客向けのカスタマイズされた合金の選択をサポートします。

見積もりを依頼する
P タイプのラジアント チューブの正確な見積もりを得るには、次の情報を提供してください。

1. 製図またはスケッチ

2. チューブ外径

3. 肉厚

4. 全体の寸法

5. 中心距離

6. 戻り曲げ寸法

7. 材質グレード

8. 取付板 dimensions
9. バーナー/排気接続の詳細

10. 動作温度

11. 炉の雰囲気

12. 必要数量


図面または既存の放射管の仕様を FH® Alloy に送信し、技術的なレビューと見積もりを依頼してください。

よくある質問
Q1: P 型放射管を図面に従って製造できますか?
はい。 FH® Alloy は、顧客の図面、サンプル、炉の寸法に基づいたカスタマイズされた製造を専門としています。

Q2: P型ラジアントチューブとU型ラジアントチューブの違いは何ですか?
U 型ラジアント チューブは通常、1 つのリターン ベンドで接続された 2 本の平行な主脚で構成されます。 P タイプのラジアント チューブは、複数のセクションを備えたより複雑な還流配置を使用しており、炉内の加熱経路を長くすることができます。

Q3: 取り付けプレートはカスタマイズできますか?
はい。板寸法、板厚、取付穴、接続口、設置位置は炉図面に合わせて製作可能です。

Q4: どのような材質が使用できますか?
利用可能なオプションには、1.4848、1.4849、1.4852、2.4879、高 Cr/高 Ni 合金、ニッケル基合金、およびその他の顧客指定の耐熱グレードが含まれます。

Q5: 交換用のP型ラジアントチューブは製作できますか?
はい。図面、サンプル、写真、実測寸法などを利用して既存製品を再現することができます。

Q6: 完全なラジアントチューブアセンブリを供給できますか?
はい。 FH® アロイは、チューブセクション、リターンベンド、取り付けプレート、接続部、および関連する構造コンポーネントを完全なアセンブリとして製造できます。
