製品概要
FH® アロイは、安定した熱伝達、高温耐性、長期的な構造信頼性が必要とされる間接加熱用途向けに設計された工業用熱処理炉用のカスタム W タイプ ラジアント チューブを製造しています。

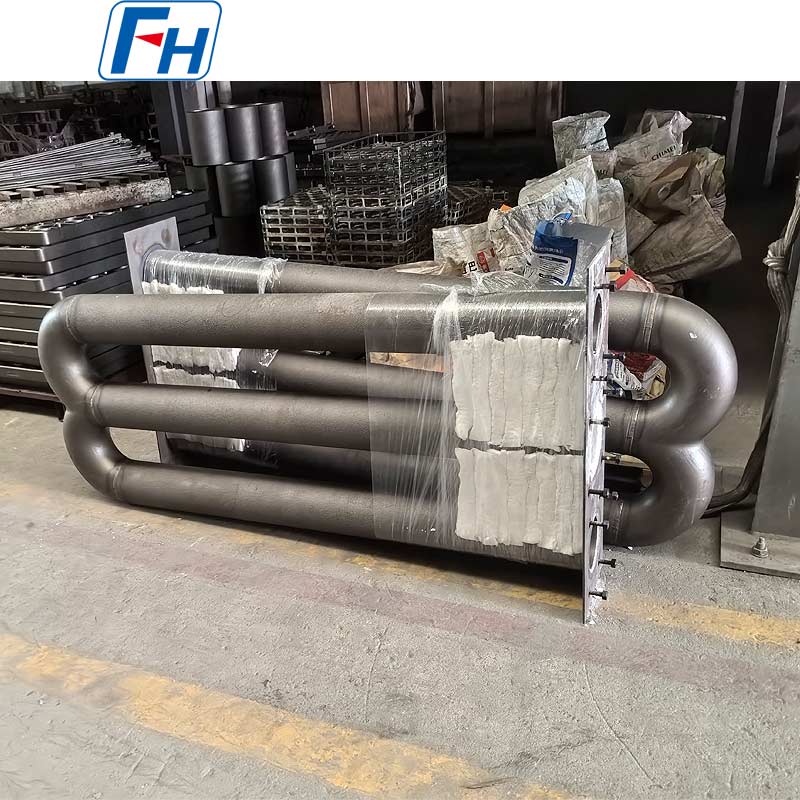

HT耐熱合金製のW型ラジアントチューブで、全長1860×610mmです。マルチパス W 構成により、比較的コンパクトな炉スペース内に大きな有効放射面が得られ、効率的かつ均一な加熱が必要な工業炉に適しています。
各ラジアントチューブは、お客様の炉寸法、バーナー配置、フランジ設計、管径、運転条件に応じて製造できます。

製品仕様

図面や炉の運転条件に応じて、サイズ、材質、管径、フランジ構造の特注対応が可能です。

W型ラジアントチューブとは？
W タイプのラジアント チューブは、リターン ベンドを介して接続された複数の直管セクションで構成され、W 字型のガス経路を形成する間接炉加熱コンポーネントです。
炉の運転中、高温の燃焼ガスがラジアント チューブの内部通路を流れます。燃焼ガスがワークに直接接触することなく、熱は耐熱合金管壁を通って炉室内に放射されます。
この設計は、炉の雰囲気または製品表面を燃焼生成物から隔離しておく必要がある場合に一般的に使用されます。
より単純なストレートまたは U タイプの設計と比較して、W 構成は利用可能な炉室内でより大きな放射面を提供できます。

当社HT W型ラジアントチューブの主な特長
HT耐熱合金構造
このチューブは、要求の厳しい高温炉環境向けに選択された HT グレードの耐熱合金から製造されています。
この材料は以下に対して優れた耐性を備えています。

• 高温酸化

• 加熱と冷却の繰り返しサイクル

• 熱変形

• 炉内雰囲気攻撃

• 長期高温サービス


材料の選択は、炉の温度、雰囲気、予想される耐用年数に応じて調整することもできます。

大きな輻射加熱面
W 字型の構成により、1 つのラジアント チューブ アセンブリ内に複数の加熱セクションが作成されます。
これにより、利用可能な放射面が増加し、炉の設計者が加熱室を効率的に使用できるようになります。
ここに示す 1860 × 610 mm の構成は、お客様の特定の炉設置用に製造されています。

炉設置用にカスタム設計
ラジアントチューブは標準品ではありません。
通常、寸法は既存のものと一致する必要があります。

• 炉室

• バーナー

• 回復装置

• 取付フランジ

• 炉壁

• チューブサポート

• ガス流量要件


FH® アロイは、既存の 2D 図面、3D モデル、または物理サンプルに従って放射管を製造できます。
顧客が完全な図面を持っていない場合は、技術評価のために動作情報を提供することもできます。

頑丈な炉の構造

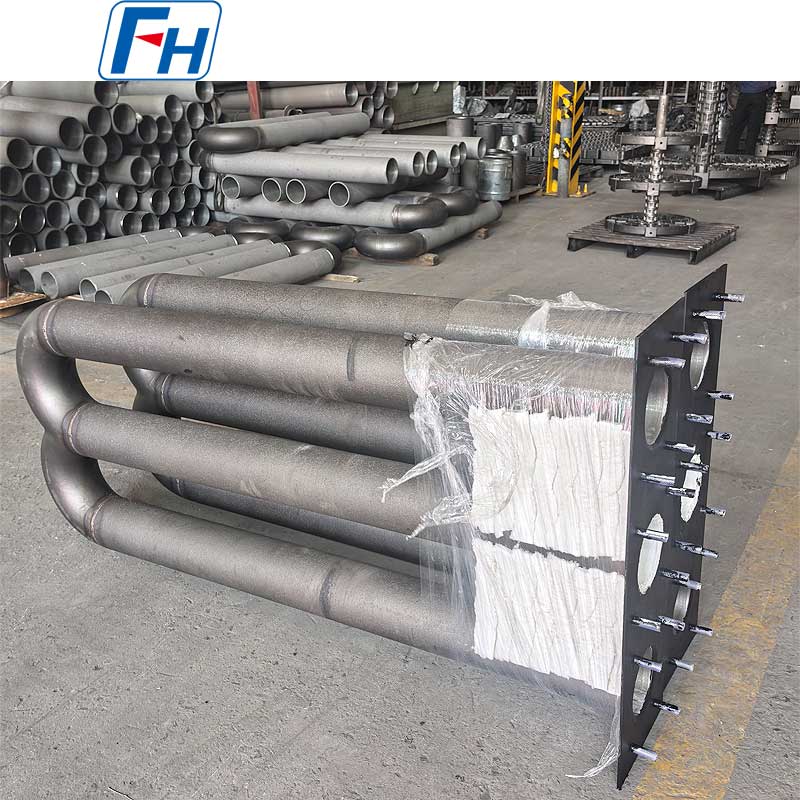

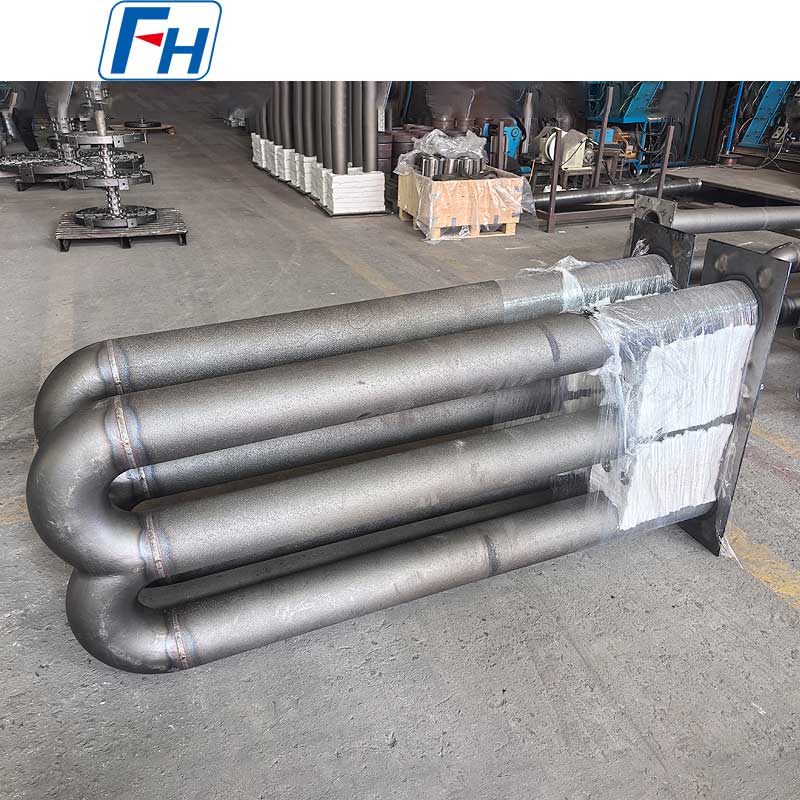

製品画像にある W ラジアント チューブは、一体化された取り付けフランジを備えた堅牢な複数セクション構造を採用しています。

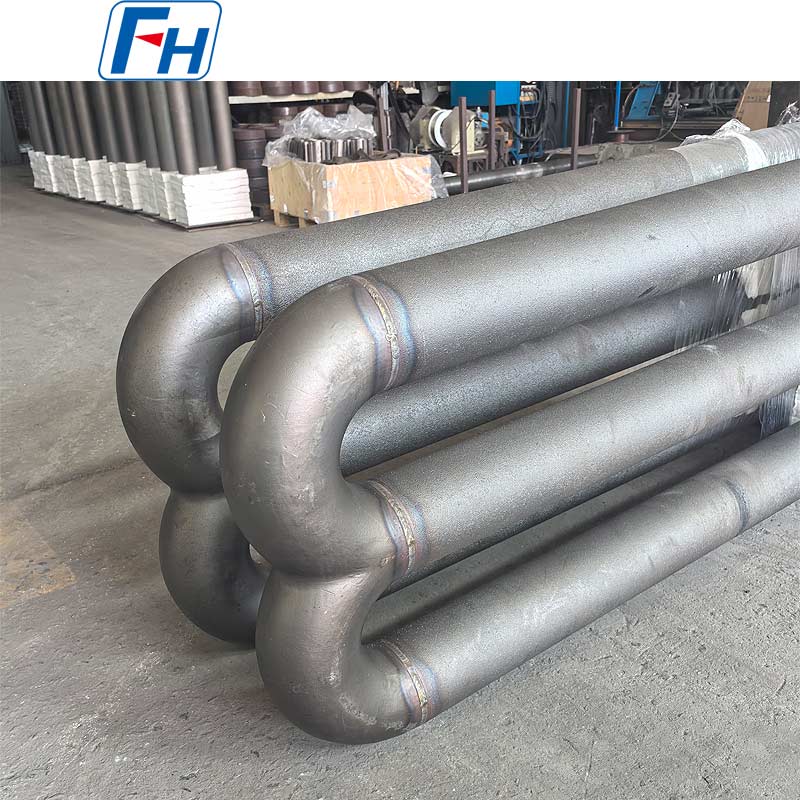

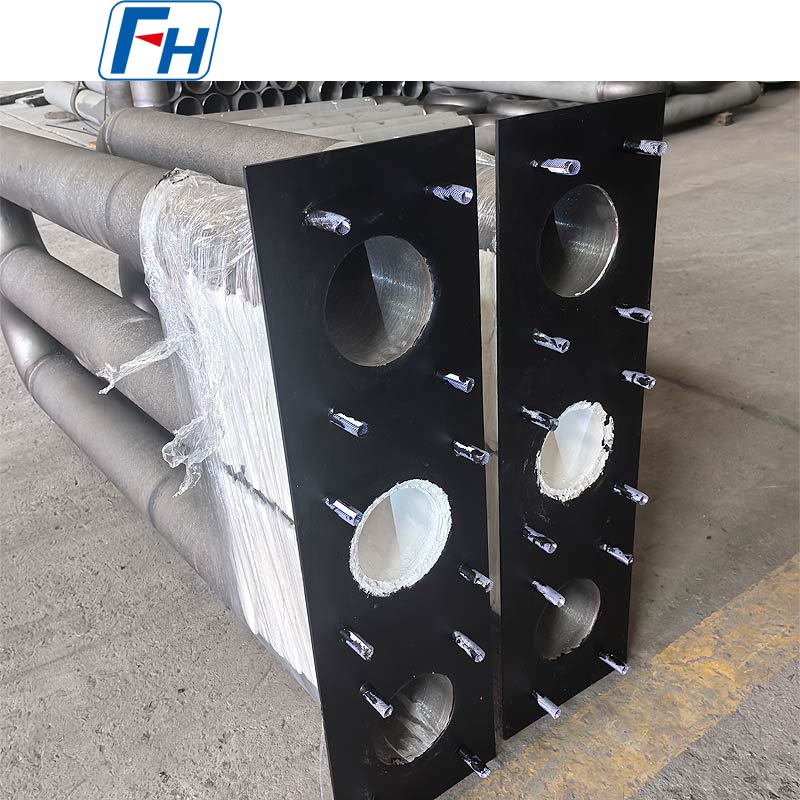

チューブ接続部、リターンベンド、フランジ境界面などの重要な領域は、繰り返される熱サイクル下で信頼性の高い動作を実現するために特に重要であるため、寸法精度に注意して製造されています。

代表的な用途
FH® アロイ W タイプのラジアント チューブは、以下を含む幅広い産業用加熱システムで使用できます。

• 熱処理炉

• 連続炉

• 焼鈍炉

• 浸炭炉

• 焼入れ炉

• ローラーハース炉

• 工業用加熱炉

• 保護雰囲気炉

• 金属加工炉


これらは、間接加熱と制御された炉雰囲気が必要な用途に特に適しています。

HT合金が炉のラジアントチューブに使用される理由
放射管は厳しい動作条件に継続的にさらされます。
使用中、チューブは高い内部ガス温度、外部炉温度、酸化、および繰り返しの熱膨張と収縮を経験する可能性があります。
したがって、放射管の材料は室温以上の機械的強度を備えていなければなりません。
HT 耐熱合金は高温用途向けに設計されており、工業炉コンポーネントに必要な耐酸化性と高温構造安定性の組み合わせを提供できます。
ただし、実際の動作条件に応じて、常に正しい材料を選択する必要があります。
FH® アロイは、以下に応じてさまざまな耐熱合金グレードのラジアント チューブを製造できます。
使用温度・炉雰囲気・バーナー種類・管寸法・加熱サイクル・期待寿命

カスタムWタイプラジアントチューブの製造
FH® アロイは、標準サイズの製品のみではなく、カスタム炉コンポーネントに重点を置いています。
W タイプのラジアント チューブの場合、以下をカスタマイズできます。
チューブ構成
Wタイプ、Uタイプ、Iタイプ、Mタイプ、Pタイプ、ストレートタイプ、特殊曲げラジアントチューブの設計が可能です。
寸法
図面に従って次のパラメータを製造できます。

• 全長

• 全幅

• チューブ外径

• チューブ肉厚

• 中心距離

• 曲げ半径

• フランジ寸法

• 取付穴位置


材質
使用条件や顧客の要件に応じて、さまざまな耐熱合金グレードを提供できます。
フランジと取付構造
フランジ、取り付けプレート、および接続構造は、既存の炉の設置に合わせて製造できます。

ラジアントチューブの製造と品質管理
寸法の一貫性とサービスの信頼性を向上させるために、FH® アロイは各カスタム ラジアント チューブの重要な製造段階を制御します。
一般的な製造および検査手順には次のようなものがあります。
材質 preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
設計と顧客の仕様に応じて、追加の材料または品質検査文書も提供できます。

お見積りに必要な情報
より迅速な見積もりが必要な場合は、以下をお送りください。

1. ラジアントチューブの描画

2. チューブ外径 and wall thickness

3. 全体の寸法

4. 材質 specification

5. 動作温度

6. 炉の雰囲気

7. バーナー type

8. 必要数量


完全な図面が入手できない場合は、既存のラジアント チューブの写真を主要な寸法と炉の動作条件とともにお送りください。
当社のエンジニアリング チームは、生産前に情報を評価できます。

FH® アロイを選ぶ理由
FH® Alloy は、工業用熱処理用途向けの耐熱合金炉コンポーネントの製造を専門としています。
当社の製品範囲には以下が含まれます:

• ラジアントチューブ

• ファーネスローラー

• 熱処理治具

• 熱処理トレイ

• 熱処理バスケット

• 炉グリッド

• 遠心鋳造管

• 耐熱合金鋳物

• カスタム炉アクセサリ


炉の更新プロジェクトや新規炉プロジェクトの図面ベースおよびアプリケーションベースのカスタマイズをサポートします。

FH® アロイ製のカスタム W タイプ放射管
熱処理炉用のW型ラジアントチューブメーカーをお探しですか？
FH® アロイは、お客様の図面と実際の炉の動作条件に基づいて、カスタムの耐熱合金ラジアント チューブを提供します。
技術的な評価と見積りのために、図面、寸法、材料仕様、使用温度をお送りください。

よくある質問
Q1: 1860×610mmのW型ラジアントチューブは製作できますか？
はい。 FH® アロイは、この HT W タイプのラジアント チューブ仕様を製造でき、炉の設計に応じて寸法をカスタマイズすることもできます。

Q2：W型ラジアントチューブの利点は何ですか？
W 字型の構造により、比較的コンパクトな炉設置面積内に、より長いマルチパス加熱経路とより大きな放射面が形成されます。

Q3: チューブの直径と肉厚はカスタマイズできますか?
はい。チューブの直径、肉厚、中心距離、曲げ半径、全体の寸法、接続構造はすべてカスタマイズ可能です。

Q4: 取付板と絶縁ブロックを一緒に供給してもらえますか？
はい。ラジアント チューブは、取り付けプレート、断熱ブロック、スタッド、および関連する設置コンポーネントを備えた完全なアセンブリとして供給できます。

Q5: HT 材料を別の合金に置き換えることはできますか?
はい。使用温度、炉雰囲気、バーナー条件、予想される耐用年数に応じて材質を選択できます。

Q6:既存のW型ラジアントチューブの再生産は可能ですか？
はい。交換用チューブは、元の図面、サンプル、写真、または測定された寸法に従って製造できます。
