HR9 熱処理ローディングバスケット | 1380×1230×280mm
工業用熱処理用大型積層炉バスケット
FH® アロイ は、産業用熱処理用途向けのカスタム熱処理ローディング バスケット、炉ラック、耐熱固定具を製造しています。

この熱処理バスケットは HR9 耐熱合金で製造されており、サイズは 1380×1230×280mm です。

バスケットは、強化された側壁と統合されたスタッキングポイントを備えた大きなオープングリッドフレームを使用しています。複数のバスケットを垂直に組み立てて完全な炉装填システムを作成できるため、1 回の炉装入で複数のコンポーネント層を処理する必要があるバッチ生産に適した設計になります。

各バスケットは、お客様の炉の寸法、ワークピースの形状、積載重量、熱処理プロセスに応じてカスタマイズできます。

製品仕様

大型炉ローディングバスケット
寸法 1380 × 1230 mm のこのバスケットは、大型炉への装填治具として設計されています。
小型のコンポーネントバスケットと比較して、大型の熱処理治具は、加熱と冷却を繰り返す際の寸法安定性を維持しながら、より大きな荷重を支える必要があります。
バスケットには、炉の運転中や取り扱い中にサポートを提供するために、周囲と側壁全体に強化された構造フレームワークが組み込まれています。
高さ 280 mm の薄型なので、利用可能な炉室の高さ内で複数のバスケットを積み重ねることもできます。

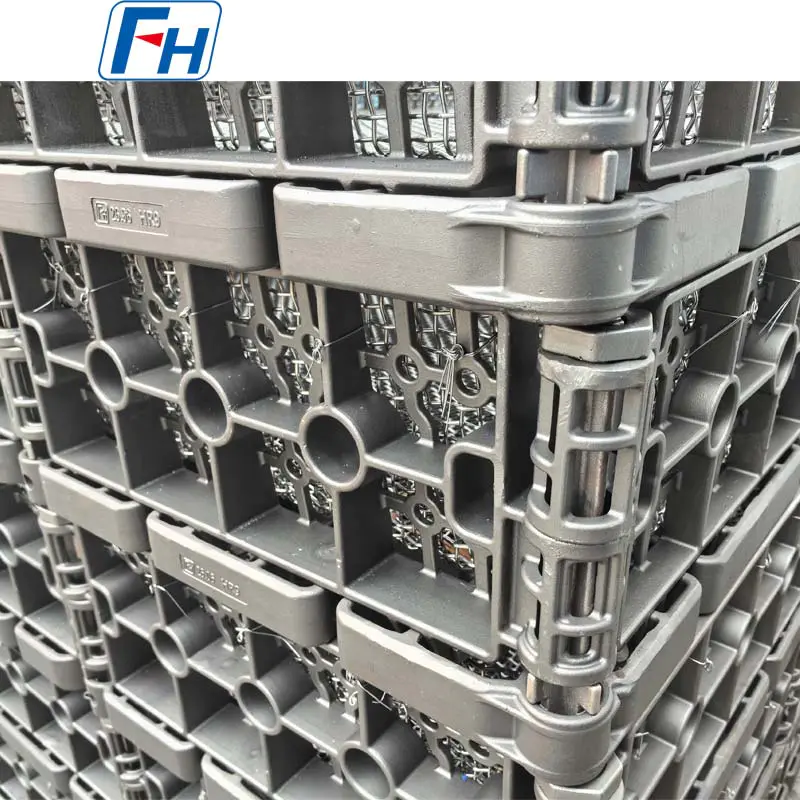

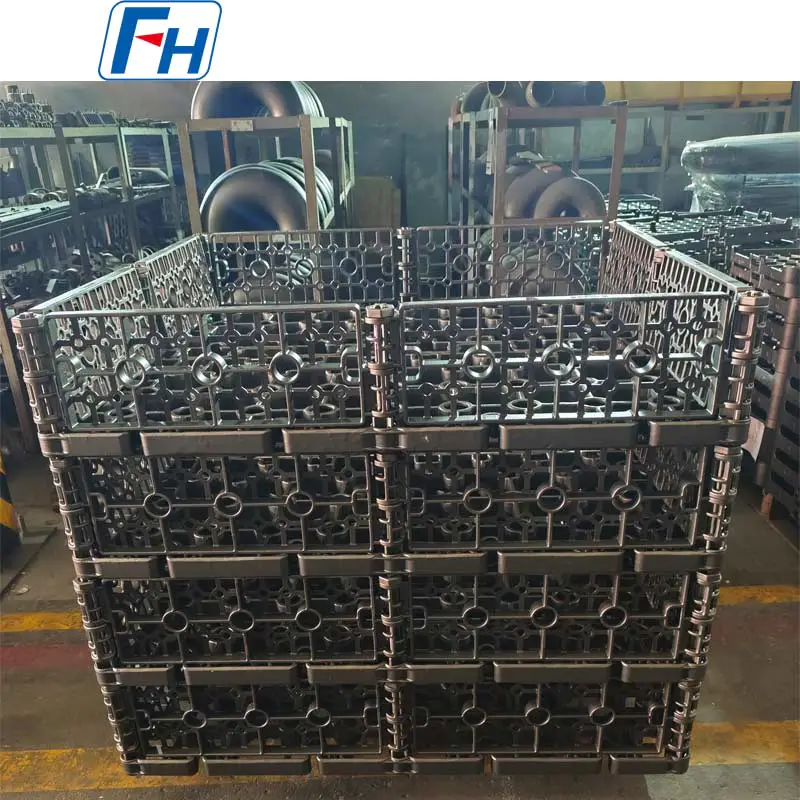

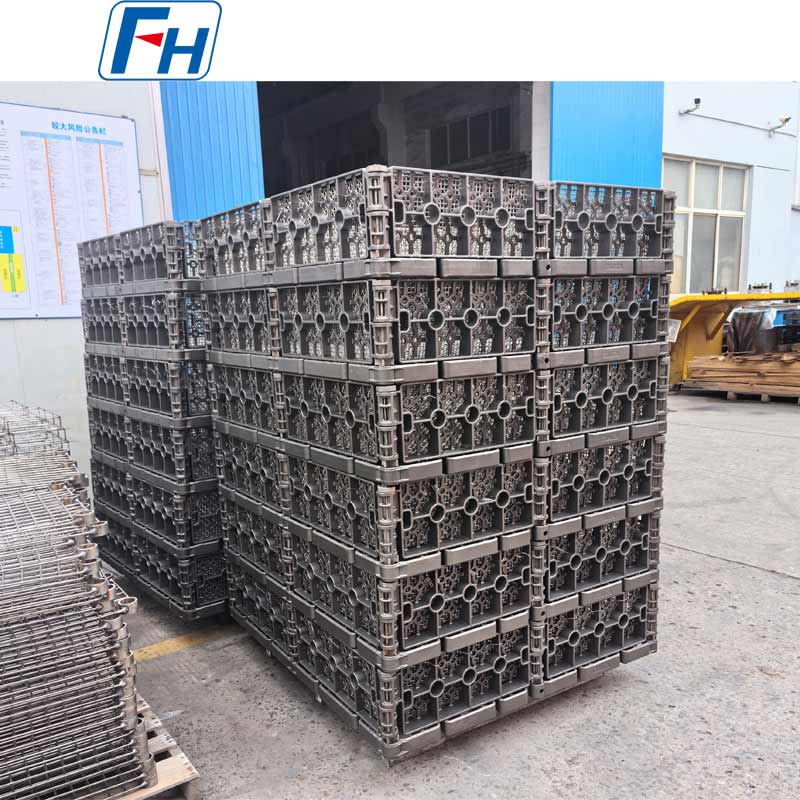

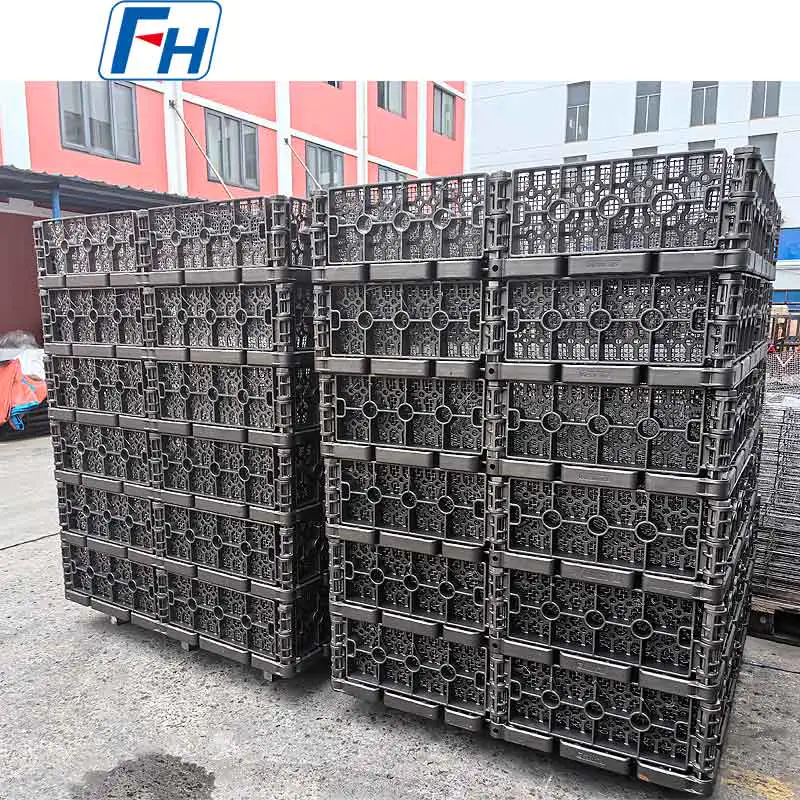

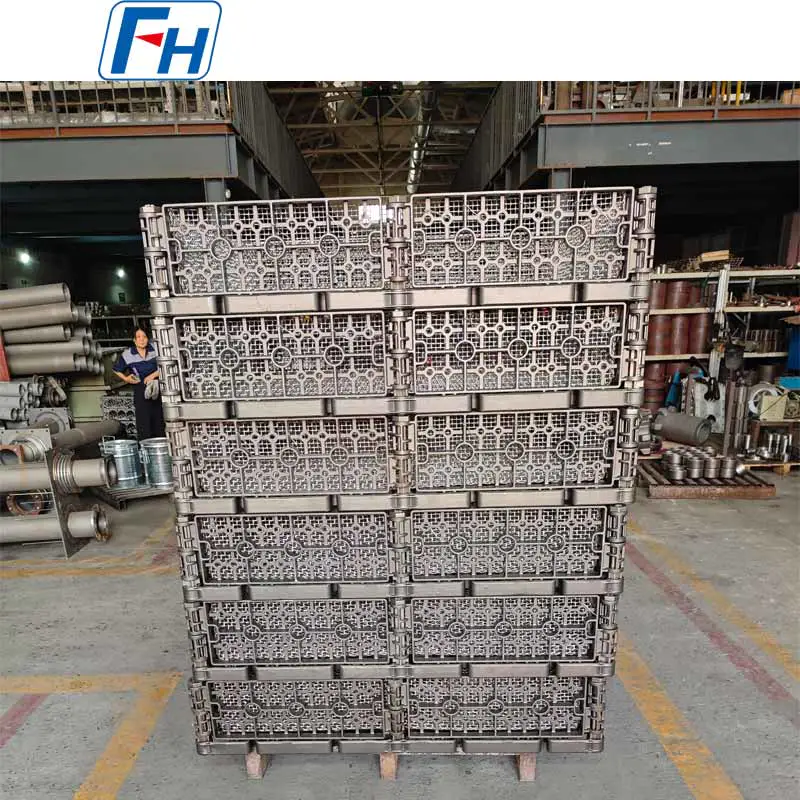

モジュール式の積み重ね可能な設計
バスケットは、複数のユニットを組み合わせて垂直積載アセンブリを構成できるように設計されています。
このモジュール構成により、さまざまな生産バッチに柔軟に対応できます。
炉と負荷の要件に応じて、お客様は以下を使用できます。

• 単一のバスケット

• いくつかの積み重ねられたバスケット

• 完全な多層ローディングアセンブリ


積層構造により、層間の一定の間隔を維持しながら、炉室をより効率的に使用できるようになります。
交換プロジェクトの場合、FH® アロイは顧客の図面やサンプルに従って既存のスタッキング インターフェイスを再現または再設計することもできます。

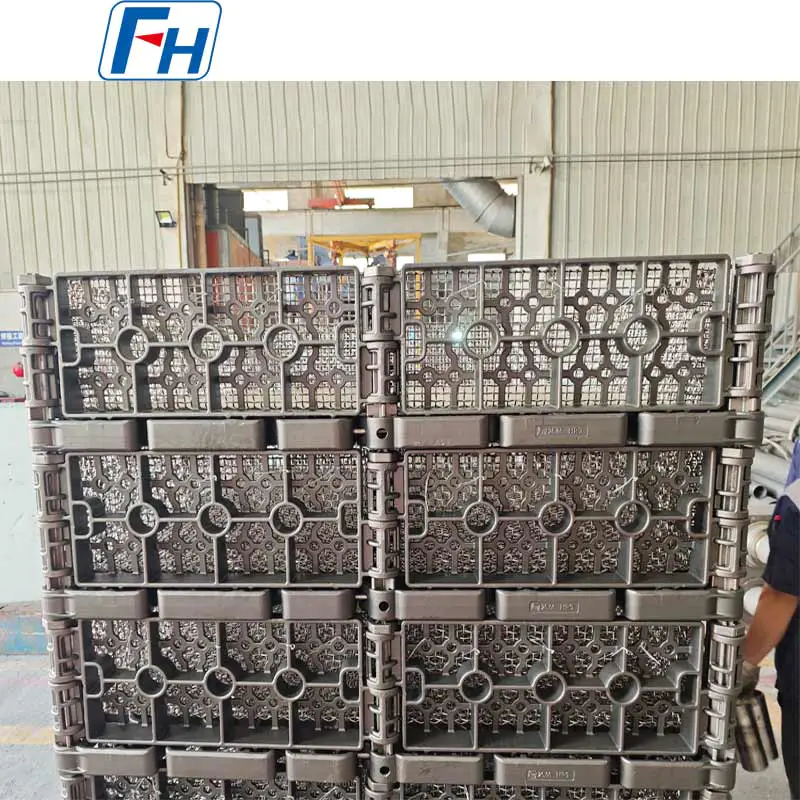

オープングリッド構造
オープングリッド設計により、負荷がかかる部品の周囲に大きな空きスペースが確保されます。
バスケット自体が炉の雰囲気や熱の流れを不必要に妨げるべきではないため、これは熱処理治具にとって重要です。

オープン構造は以下をサポートできます。

• 炉内雰囲気循環

• ワーク周囲の熱伝達

• 冷却媒体の流れ

• 不要な治具の質量を軽減する

• ロードされたコンポーネントの目視検査が容易になりました


加工する部品の大きさや形状に合わせて、開口パターンや内部サポートの位置を調整できます。

HR9耐熱材
このバスケットはHR9耐熱合金で製造されています。
熱処理治具は、高温、熱膨張、機械的負荷、冷却サイクルに繰り返し耐える必要があります。したがって、材料の選択は、治具の安定性とサービスパフォーマンスに直接影響します。
熱処理バスケットの場合、次のような完全な作業環境に応じて材料を選択する必要があります。

• 炉温度

• 炉の雰囲気

• 加熱時間

• 冷却方法

• バスケットあたりの積載量

• 熱サイクル数

• ワークの分配


FH® アロイは、必要に応じて、代替の耐熱材料を使用して同様の炉装填固定具を製造することもできます。

強化フレーム構造
大きな炉のバスケットは、構造が適切に設計されていない場合、徐々に歪む可能性があります。
この設計では、複数の交差部とサポート セクションを備えた強化フレームを使用して、バスケット全体の荷重を分散します。
炉の固定具は、厚い部分だけに依存するのではなく、以下のバランスを取る必要があります。
機械的強度 熱安定性 治具重量 熱流量
これは、繰り返し積み重ねられ、持ち上げられ、高温にさらされる大きなバスケットの場合に特に重要です。

繰り返しの炉サイクル向けに設計
製造中、熱処理バスケットは次のような環境に繰り返しさらされます。
搬入→加熱→保持→冷却→搬出
長期間使用すると、治具は高温クリープ、熱疲労、酸化、寸法変化を引き起こす可能性があります。
したがって、バスケットの構造設計は、初期耐荷重だけでなく、繰り返しの産業運転にも対応できるように開発されています。
FH® アロイは、お客様の実際の作業条件に応じてフレームの形状とサポートの位置を最適化できます。

熱処理用途
大型 HR9 炉バスケットは、以下を含むさまざまな工業用部品を処理できるようにカスタマイズできます。

• 歯車

• シャフト

• 指輪

• 軸受部品

• 自動車部品

• トランスミッション部品

• 鍛造部品

• 機械部品

• バッチ熱処理が必要な金属部品


D コンポーネントの形状に応じて、遠心性荷重サポートを組み込むことができます。

炉の用途
このタイプの炉ローディングバスケットは、次のようなさまざまな工業用熱処理装置に適合できます。

• バッチ炉

• 雰囲気炉

• 焼鈍炉

• 焼入れ炉

• 浸炭炉

• 焼き戻し炉

• 連続熱処理ライン

• その他の産業用熱処理システム


正確な治具構造は、外形寸法だけで選択するのではなく、特定の炉およびプロセスに適合させる必要があります。

カスタム炉バスケットの製造
FH® アロイは、完全にカスタマイズされた炉治具の製造をサポートします。

お客様は以下を提供することができます:
2D図面/3Dモデル/既存サンプル/炉情報
以下をカスタマイズできます。

• 全長

• 幅

• 高さ

• 材質グレード

• フレーム構造

• グリッド配置

• 補強ポジション

• ローディングサポート

• スタッキングインターフェース

• リフティングポイント

• フィーチャの位置を特定する


既存の器具に歪みや亀裂が生じた場合、お客様は構造評価のために使用済みバスケットの写真を提供することもできます。

お見積りのご案内
カスタム炉バスケット プロジェクトの場合は、できるだけ多くの情報を提供してください。
炉の情報

• 炉の種類

• チャンバー寸法

• 使用温度

• 最高温度

• 炉の雰囲気

• 加熱サイクル

• 冷却方法


ワーク情報

• 部品寸法

• 部品重量

• レイヤーあたりのパーツ数

• バスケットあたりの総積載量

• 積載配置


試合情報

• 必要なバスケットの寸法

• 積層数

• 既存の図面

• 既存のバスケットの写真

• 好ましい材質


これらの詳細は、材料、構造、および器具の重量の適切な組み合わせを決定するのに役立ちます。

製造工程
カスタム熱処理バスケットには、次の製造段階が含まれる場合があります。
技術検討→図面確認→材料準備→鋳造→機械加工→組立→検査→梱包
大型の積み重ね可能なバスケットの場合、複数のバスケットを正しく組み立てることができるように、配置および積み重ねるエリアの寸法管理が特に重要です。

品質検査
プロジェクトの要件に応じて、検査には次のものが含まれます。

• 全体の寸法

• フレームの形状

• スタッキングインターフェース

• 構造調整

• キー取付寸法

• 表面状態

• 組み立て時のフィット感


顧客固有の検査要件については、生産前に話し合うことができます。

使用可能な耐熱材料
HR9 以外にも、FH® アロイは次のような材料から炉バスケットや熱処理治具を製造できます。

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• 広島大学

• HT

• その他の耐熱合金

• ニッケル基合金


最終的な材料は、実際の温度、雰囲気、冷却方法、機械的負荷条件に従って選択する必要があります。

FH® アロイのカスタム熱処理治具
FH® アロイは、工業用熱処理用途向けの耐熱炉ツールを専門としています。

弊社のカスタム製品範囲には以下が含まれます:

• 熱処理バスケット

• 炉ローディングバスケット

• 熱処理トレイ

• 熱処理ラック

• ベーストレイ

• ピット炉設備

• カスタム炉設備


生産は、顧客の図面または実際の炉の動作要件に基づいて行うことができます。

カスタム炉バスケットをリクエストする
新しい熱処理ローディングバスケットまたは交換用治具が必要ですか?
FH® Alloy をお送りください:
伸線炉寸法 使用温度 雰囲気 冷却方法 ワークサイズ 耐荷重
私たちのチームは動作条件を評価し、適切な炉装填治具を開発できます。
FH® Alloy
カスタム熱処理治具および耐熱合金コンポーネント

よくある質問
Q1: この熱処理バスケットのサイズはどれくらいですか?
バスケットの寸法は次のとおりです。
1380 × 1230 × 280 mm
カスタム寸法も利用可能です。

Q2：どんな素材が使われていますか？
この製品はHR9耐熱合金から製造されています。

Q3: このバスケットは積み重ねることができますか?
はい。バスケットは積み重ね可能な構成を採用しているため、複数のユニットを炉内で垂直に組み立てることができます。

Q4: 社内のサポート体制は変更できますか？
はい。ワークに合わせて支持位置、開口部、フレーム形状を調整できます。

Q5: 既存の炉バスケットを再生産できますか?
はい。 FH® アロイは、顧客の図面、3D モデル、または既存の治具サンプルに従って製造できます。

Q6: 炉の情報だけでも治具の設計はしてもらえますか？
はい。炉の寸法、動作温度、雰囲気、冷却条件、および負荷情報は、治具開発の基礎として使用できます。

Q7: 他の耐熱合金はありますか?
はい。材料オプションには、1.4848、1.4849、1.4852、310S、Cr25Ni20、Cr25Ni35、HU、HT、その他の耐熱合金が含まれます。
