連続炉用耐熱熱処理トレー | FH®

ブランド: FH®

認証: ISO9001、ISO14001

素材: 耐熱合金鋼

材料グレード: 1.4852

サイズ: あなたの図面に従ってカスタマイズ

動作温度: 1100℃

MOQ: 2個

お問い合わせ

FH® 熱処理トレイ – 高性能炉設備

製品概要
FH® 熱処理トレイは、信頼性、耐久性、精度が不可欠な産業用熱処理用途向けに設計されています。高温操作向けに設計されたこれらのトレイは、真空炉、ピット炉、バッチ炉、および連続炉システムでのワークピースの安定したサポート、均一な加熱、効率的なローディングを保証します。

高品質の耐熱合金またはコバルトベースの超合金から製造された FH® トレイは、要求の厳しい産業環境において長寿命、優れた耐酸化性、優れた性能を実現します。これらのトレイは、自動車、航空宇宙、鉄鋼、精密エンジニアリング業界に最適で、炉のスループットを向上させ、部品の欠陥を減らすのに役立ちます。

主な特長

高温耐性
FH® 熱処理トレイは、最大 1200°C の温度での連続運転に変形することなく耐えられるように作られています。
頑丈で安定したデザイン
堅牢なトレイ構造により、大量生産ラインでも重いワークピースを確実にサポートします。
均一な熱分布
最適化された設計により、空気の流れと熱が均一に循環し、部品の歪みが軽減され、品質が向上します。
酸化と腐食に強い
高品質の合金構造により、スケール、酸化、熱疲労に耐性があり、耐用年数が延長されます。
カスタマイズ可能なオプション
さまざまな炉システムや生産要件に合わせて、カスタムサイズ、層設計、材料、負荷容量をご用意しています。

アプリケーション
FH® 熱処理トレイは以下の用途に最適です。

真空熱処理
浸炭・焼鈍・焼戻し
鋼および合金部品の加工
自動車および航空宇宙部品
バッチ式および連続式炉システム
工業用熱処理生産ライン

FH® 熱処理トレイを選ぶ理由

信頼できる炉性能
要求の厳しい工業炉での長期高温運転向けに設計されています。
生産効率の向上
最適化されたトレイ設計により、炉の積載能力が向上し、処理時間が最小限に抑えられます。
長寿命
プレミアム素材と精密な製造により優れた耐久性を実現し、メンテナンスコストを削減します。
カスタムソリューション
FH® は、特定の炉システム、ワークピース、または工業プロセスに合わせてカスタマイズされたトレイを設計できます。
世界的なメーカーからの信頼
FH® トレイは、北米とヨーロッパの自動車、航空宇宙、冶金、精密製造の主要な熱処理施設で使用されています。

材質グレード表

耐熱鋼
/	GB ( 中 )	DIN ( 德 )	ASTM ( 美 )	JIS（日 )	化学成分(%)								最高動作温度
/	GB ( 中 )	DIN ( 德 )	ASTM ( 美 )	JIS（日 )	C	シ	ん	Cr	ニ	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35～0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	幅:4.0～5.5	1200℃

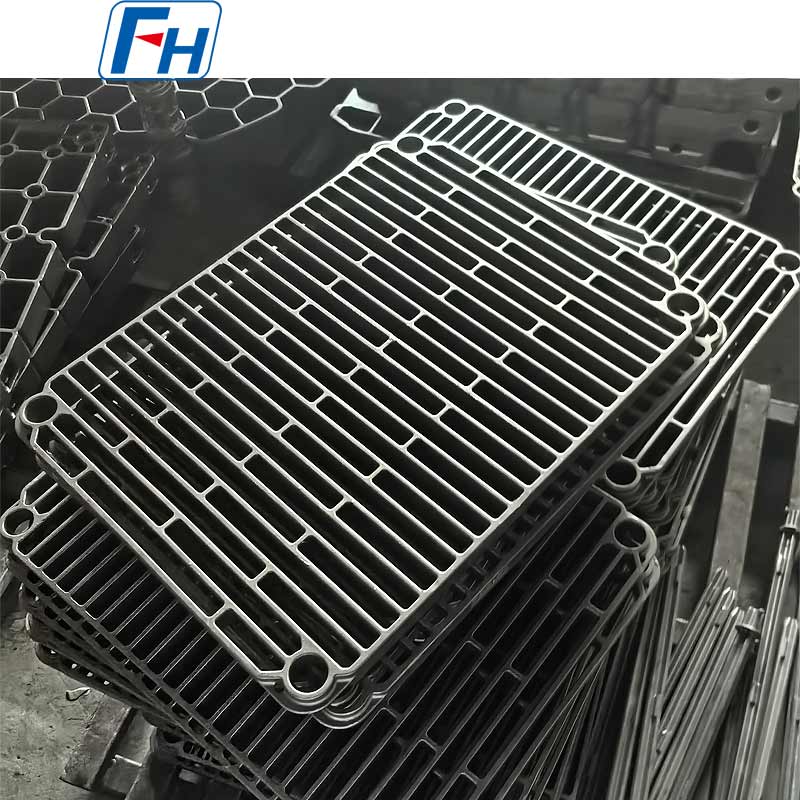

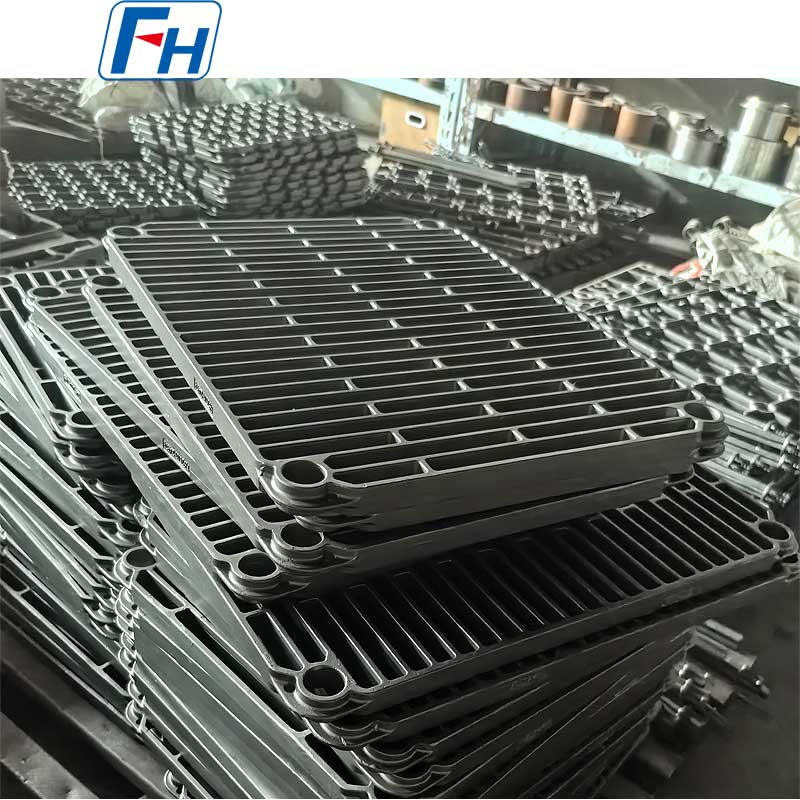

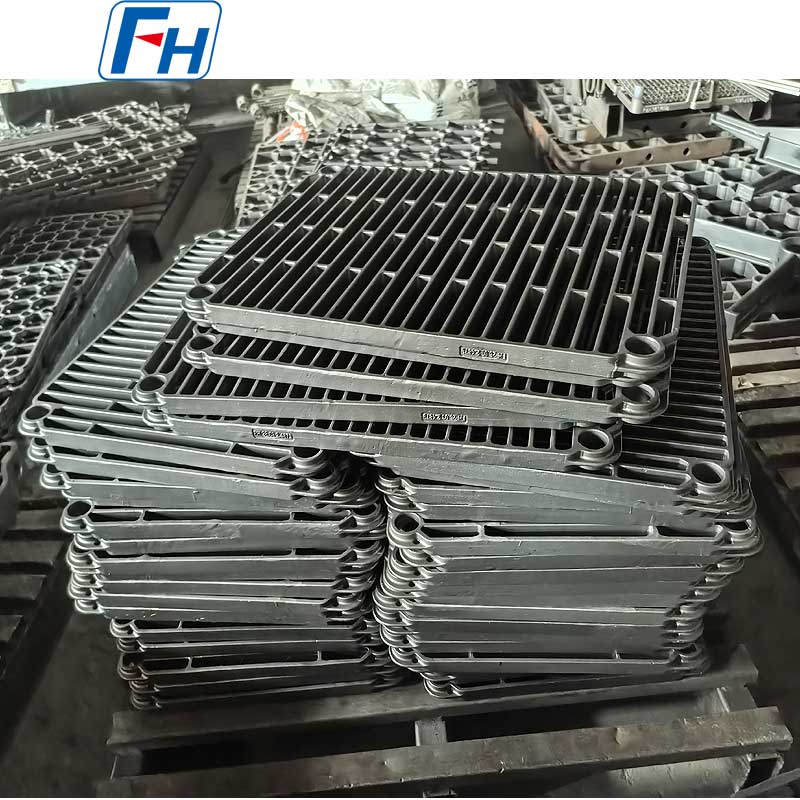

FH®熱処理治具の本物の写真

よくある質問

Q: FH® 熱処理トレイはどのタイプの炉と互換性がありますか?
A: 真空炉、ピット炉、バッチ炉、連続炉システムに適しています。

Q: FH® トレイにはどのような素材が使用されていますか?
A: FH® トレイは、耐久性と熱安定性を高めるために、高温耐熱合金または HR25 コバルトベース超合金で作られています。

Q: 生産ニーズに合わせてトレイをカスタマイズできますか?
A: はい。 FH® は、特定の炉システムやワークピースに適合するカスタムサイズ、多層設計、負荷容量、および材料オプションを提供します。

Q: FH® トレイの最高使用温度は何度ですか?
A: 最大 1200°C の温度で連続的に動作できます。

Q: FH® 熱処理トレイを使用する主な利点は何ですか?
A: 安定したサポート、均一な熱分布、高い負荷容量、長い耐用年数を提供し、炉の効率と部品の品質を向上させます。
