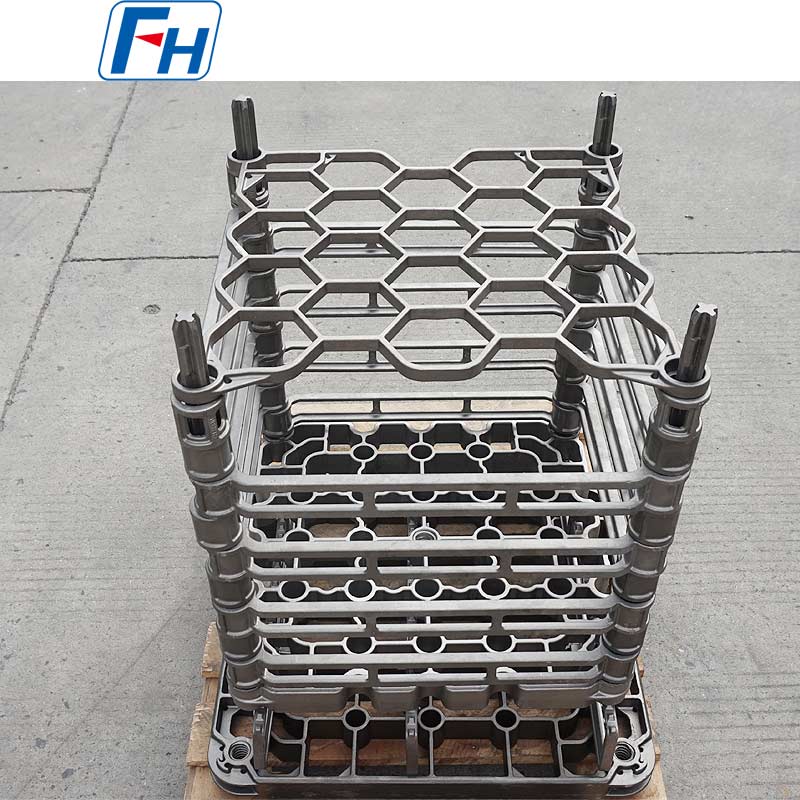

1.4859 プッシャートレイ炉用高温水冷熱処理治具 | FH®

ブランド: FH®

認証: ISO9001、ISO14001

素材: 耐熱鋼

材料グレード: 1.4859

サイズ: 600x600x750mm または図面に従ってカスタマイズ

動作温度: 950℃

冷却方法: 水冷

MOQ: 2個

FH®プッシャートレイ炉治具は、プッシャータイプの熱処理炉に特化したツーリングシステムです。これらは連続炉治具の典型的なカテゴリーですが、その設計、用途、メンテナンスは高度に専門化されており、特に重負荷の浸炭および焼入れプロセスにおいて中心的な役割を果たしています。
プッシャートレイ炉治具の中核は、「トレイレール」摩擦ペアシステムです。設計の品質は、生産ラインの動作のスムーズさ、エネルギー消費、メンテナンスコスト、さらには製品の品質に直接影響します。

お問い合わせ

FH®は、無錫君騰方湖合金技術有限公司のブランドであり、工業炉用熱処理治具および耐熱合金部品の専門メーカーです。

I. コアコンセプトと動作原理
1. 動作原理: プッシャー炉内では、ワークを積んだトレイ（ボート/キャリア）が固定レール上に置かれます。油圧式または機械式プッシャーにより、設定されたサイクルに従って断続的に段階的に前進します。トレイは、予熱、加熱、浸漬、急冷/徐冷などのプロセスゾーンを順番に通過します。

2. 治具の構成: 主に、ワークを運ぶトレイと、トレイの動きをサポートおよびガイドするレールシステムで構成されます。これらは一緒になって、分離できない高温トライボロジーシステムを形成します。

3. 主要な課題: このシステムは、高温（最高 950℃）、重荷重（トレーあたり数トン）、長期連続運転という極限の運転条件下で、高温クリープ変形、酸化・浸炭、摩擦抵抗・摩耗という 3 つの大きな問題を解決する必要があります。

II.設計の核心: 摩擦の低減と詰まりの防止
これがプッシャー炉治具設計の魂です。過度の摩擦は、プッシャー負荷の急激な増加、非同期のトレイの動き、さらには「パイルアップ」事故の原因となります。

1. 摩擦ペアを最適化します。

材料のペア: クラシックなペアには、インコネル 600 フィート RA330 レールまたはセラミックコーティングされたフィートの金属レールが含まれます。
表面状態: 接触面は滑らかである必要がありますが、鏡面仕上げではありません (ある程度の粗さは保護酸化膜潤滑剤の形成に役立ちます)。

2. 接触面積を減らす:

足を全面接触ではなく、狭いストリップまたは個別のパッドとして設計します。
サポートフィートの底面には横溝が加工されており、重量と接触面積の両方を軽減します。

3. 熱膨張補償を考慮する:

トレイとガイドレールは、動作中に長さ方向に沿って大幅な熱膨張を経験します。設計では、拡張クリアランスを確保して、拡張時にトレイが相互にはみ出したり、炉本体に突き当たったりすることなく自由にスライドできるようにする必要があります。

4. 軽量化と高強度の両立：

主要な耐荷重領域 (足、フレーム) を強化し、グリッドを使用して重要でない領域 (トレイの中心) の重量を軽減し、押し込み抵抗とエネルギー消費を低減します。

Ⅲ．代表的な用途

大型ギア浸炭焼入れライン：大型のトランスミッションギアを搬送します。
ベアリングリング連続熱処理ライン: 大量のベアリングレースを処理します。
空白の等温正規化ラインを鍛造します。

IV.概要
プッシャートレイ炉固定具は単純なコンテナではなく、正確でダイナミックな高温機械システムです。これは、連続熱処理プロセス理論を安定的、効率的かつ大規模な生産に変換する物理的な実行ユニットとして機能します。設計の矛盾の中核は、容易に前に押し進められるほど滑らかな状態を保ちながら、高温の重荷重に耐えられるほど堅牢である必要があるという点にあります。
FH® (無錫順騰方湖合金技術有限公司) は熱処理治具の専門メーカーです。

材料グレード表:

耐熱鋼
/	GB	ディン	ASTM	JIS	化学成分(%)								最高動作温度
/	GB	ディン	ASTM	JIS	C	シ	ん	Cr	ニ	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35～0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	幅:4.0～5.5	1200℃
