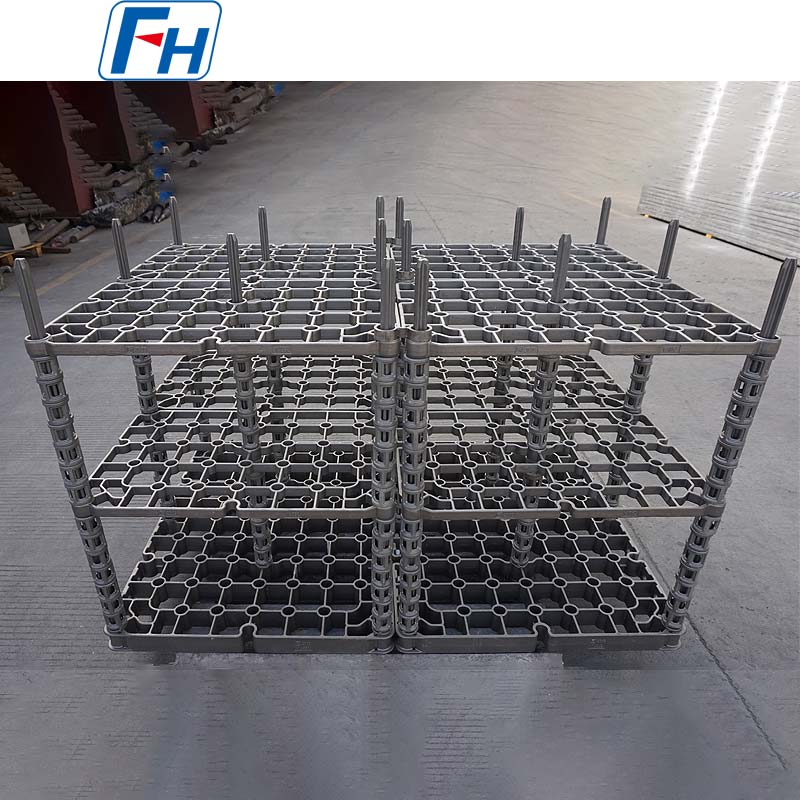

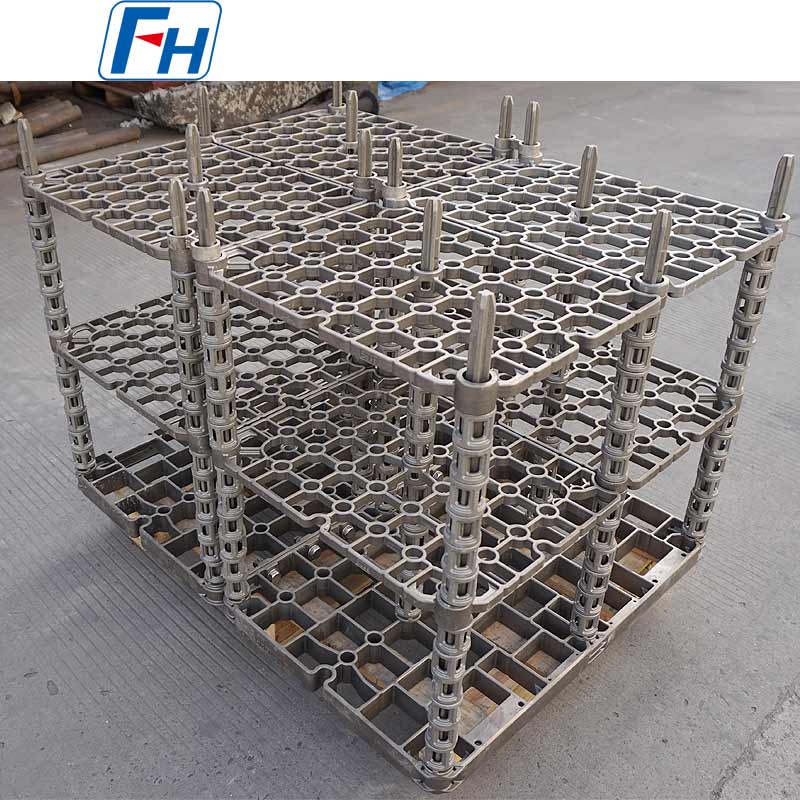

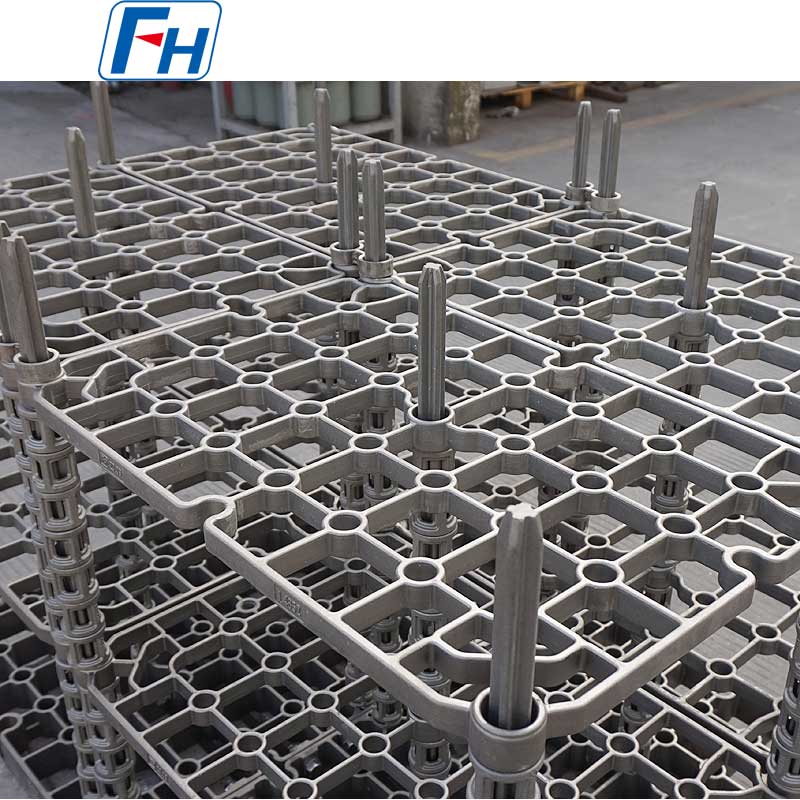

1.4852 ろう付け炉用汎用熱処理治具 | FH®

FH®ろう付け・はんだ付け炉 熱処理治具

「耐荷重性と焼き入れ」を重視した熱処理治具とは異なり、ろう付け治具の主な仕事は「精密な組立位置決め」と「自重やろう材の溶融によるワークの変形防止」です。また、フィラー金属が毛細管現象によって接合部の隙間全体を濡らし、埋めることができるようにする必要もあります。

I. 中核機能と特別な課題

1. 正確な位置決めとギャップの維持: これが主なタスクです。接合される部品 (ハニカム構造、多層シート、複雑な流路など) は、設計要件に従ってろう付けギャップ (通常 0.02 ～ 0.2 mm) を維持しながら、正確な相対位置に保持される必要があります。部品は、ろう付け後も設計された形状と寸法精度を維持する必要があります。

2. 高温変形に対する耐性: ろう付け温度（通常、溶加材の液相線温度より 30 ～ 100 ℃高い）では、ワーク材料の強度が低下します。治具は、ワークピースの自重や熱応力による反り、たわみ、崩壊を防ぐために十分なサポートを提供する必要があります。

3. ワークピース/フィラー金属との反応の回避: 治具の材料は、高温でワークピース (ステンレス鋼、超合金、セラミックなど) または溶融フィラー金属 (銀、銅、ニッケルベースなど) と有害な合金化、固着、または溶解を受けてはなりません。これにより、ろう付け後の分離の困難や接合部の汚染が防止されます。

4. 適合する熱膨張係数 (CTE): 加熱または冷却中にフィクスチャがワークピースに過度の拘束応力を与え、変形や亀裂を引き起こす可能性があるのを防ぐために、フィクスチャとワークピースの CTE は可能な限り近づける必要があります。

5. 大気や熱場に干渉しない： 治具の構造は、ワークピース表面上の保護雰囲気の洗浄作用を妨げたり、炉の熱場の均一性を著しく混乱させたりしてはなりません。

II.材質選定のポイント

ろう付け治具の材料の選択は、ろう付け治具の成功にとって重要です。

1. 一般的な金属材料:

• オーステナイト系ステンレス鋼: AISI 304、316 など。中低温のろう付け (<900°C) に使用されます。低コストで加工も容易。
• 耐熱鋼および合金: AISI 310 (2520)、330、インコネル 600/601 など。高温ろう付け（>900℃）に使用されます。耐酸化性、耐クリープ性に優れています。ほとんどの高温ろう付け (ステンレス鋼、超合金など) の第一選択です。
• モリブデン、タングステン: 非常に高温 (>1300°C) の真空ろう付けに使用されます。 CTEは低いですが酸化しやすいため、真空または純粋な水素でのみ使用できます。

2.「ノンスティック」コーティング/処理:

• 用途：治具とワークの接触面にバリアを設け、高温による固着を防止します。
• 方法:

01. 溶射: プラズマ溶射アルミナ、ジルコニア コーティング。

02. 蒸着: 化学蒸着 (CVD) 窒化ホウ素コーティング。

03. ペースト: イットリアまたは窒化ホウ素ベースの粘着防止ペーストの塗布。

3. 主要な選択原則:

• 治具の最高使用温度は、ろう付け温度よりもかなり高くなければなりません。
• 治具の材料とワークピースの材料は、ろう付け温度で低融点共晶を形成してはなりません。
• ワークピースに一致する CTE を持つ材料を選択してください。



Ⅲ．  応用例

代表的な用途:

• プレートフィン熱交換器: 熱サイクル全体にわたってすべての層間の緊密な接触を維持するには、多層プレッシャー プレート、サイド プレート、および高強度ボルトで構成される大規模なクランプ システムが必要です。
• 航空エンジンのブレード/ステータ: 精密鋳造または機械加工された超合金ジグを使用して、数十、場合によっては数百のブレードを正確に位置決めします。
• 電子デバイス (真空ろう付け): モリブデン、グラファイト、またはセラミック製の精密トレイを使用して、マイクロ波コンポーネント、パワー モジュールなどを配置します。


無錫順騰方湖合金技術有限公司 (FH®) の専門メーカーです 熱処理治具 工業炉用耐熱合金部品など。

材料グレード表:

よくある質問:

Q: 問い合わせ方法は？

A: ステップ 1、炉、動作温度、冷却方法、炉の積載重量などについて詳細を教えてください。

ステップ 2、3D 図面を提供することをお勧めします。

ステップ 3、十分な詳細が得られたら、製品の図面を設計し、それに応じて見積もりを作成します。

Q: 価格はいつわかりますか?

A：お問い合わせを頂いてから通常24時間以内（土日祝日を除く）にお見積りをさせて頂きます。価格を知りたいのでお急ぎの場合は、お見積りをご提案させていただきますので、メールまたはその他の方法でお問い合わせください。

Q: いつ発送されますか? /納期はどのくらいですか?

A: - サンプル注文: 全額支払いの受領後 35 日。

-取り寄せ注文：全額支払いの受領後10日

-OEM注文：入金受領後30日。

Q: アフターサービスは何ですか?

A: あらゆる種類の製品に対して 1 年間の保証が付いています。

初めて付属品に欠陥が見つかった場合は、次回のご注文で新しい部品を無料で交換させていただきます。経験豊富なメーカーとして、品質とアフターサービスをご安心ください。

Q: 支払い条件は何ですか?

答え: T/T

お支払い<= USD10000、100% 前払い。お支払い > USD10000、50% T/T 前払い、出荷前に残高。

Q：発送方法は何ですか？

A: DHL、UPS、EMS、Fedex、航空貨物、海上貨物、または鉄道貨物によって輸送されます。
