FH® サポート ブラケットおよびラック スタンド |耐久性の高い熱処理治具サポート
主な利点
- 重荷重ベアリング
強化された設計により、重いバスケットの積み重ねや大きな部品をサポートし、崩壊を防ぎ、安定した積載を維持します。 - 高温強度
耐熱合金で製造 – 最大 1150℃ の炉動作温度でも構造の完全性を維持します。 - 精密溶接構造
完全溶け込みのレーザー TIG 溶接 - 弱点、スパッタ、溶接ドロップによる汚染はありません。 - スタッキングの互換性
FH® バスケット、トレイ、グリッドとシームレスに接続できるように設計されており、一貫した高さと位置合わせが可能です。 - カスタム構成
任意の高さ、幅、または耐荷重 - 特定の炉と部品の要件に合わせて設計されています。
技術仕様
| パラメータ | 値 |
| 材料 | 310S、1.4806、1.4848、1.4849、2.4879、インコネル |
| 最大。連続温度 | 450℃ – 1200°C (材質による) |
| ブラケットあたりの耐荷重 | 100 kg – 2000 kg (設計による) |
| 高さの範囲 | 50 mm – 500 mm (カスタム可能) |
| トップインターフェース | フラット / スロット付き / ピン配置 / カスタム |
| 下部インターフェース | フラット/足付き/滑り止め |
| 製作 | 精密レーザー・TIG溶接 |
| すべての FH® ブラケットに材料試験証明書 (MTC) が付属 | |
FH® サポートブラケットを選ぶ理由?
1. 安全なスタッキングの基礎
ブラケットの設計が不十分であるか弱いと、次のような原因が発生します。
- 不均一な荷重分散 - バスケットの転倒または崩壊
- バスケットの落下による部品の損傷
- 落下負荷による炉の耐火物の損傷
- オペレーターの安全上の危険
FH® サポート ブラケットは、安定性と安全性を考慮して設計されています。
2. 材料選定ガイド
| 材質 | 最高温度 | 最適な用途 |
| 炭素鋼 | 450°C | 低温焼戻し、コスト重視 |
| 310S | 950℃ | 一般焼入れ、浸炭 |
| 1.4806 | 1000℃ | 高温アニーリング |
| 1.4849 | 1100℃ | 重荷重、長サイクル |
| インコネル | 1150°C | 極端な温度 |
3. デザインオプション
| 種類 | 最適な用途 | 主な機能 |
| 固定高さ | 標準スタッキング | シンプル、強力、コスト効率が高い |
| 調整可能 | 可変積載高さ | ピンまたはネジの調整 |
| 折りたたみ | 使用しないときの保管 | ヒンジ付き脚、省スペース |
| モジュール式 | 複数の構成 | 交換可能な拡張機能 |
アプリケーション
1.箱型炉の積み重ねバスケットのサポート
2. ピット/ウェル式炉での層分離
3. トレイ下のガス循環用のボトムライザー
4.部品層間のスペーサー
5. 長い部品や扱いにくい部品のサポート
6.すべての炉タイプ: ボックス、ピット、車底、ベル
材料グレード表:
| 耐熱鋼 | |||||||||||||
| / | GB | ディン | ASTM | JIS | 化学成分(%) | 最高動作温度 | |||||||
| C | シ | ん | Cr | ニ | Nb/Cb | モー | その他 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30～0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 彼 | SCH17 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | こんにちは。 | SCH18 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14.00 - 18.00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20～0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | 広島大学 | SCH20 | 0.35～0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35～0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30～0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80～1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20～1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80～1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06～0.15 | 0.50～1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50～1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | ハードウェア | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05～0.25 | 0.50～1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25～0.35 | 0.50～1.50 | 0.50～1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35～0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | 幅:4.0～5.5 | 1200℃ |

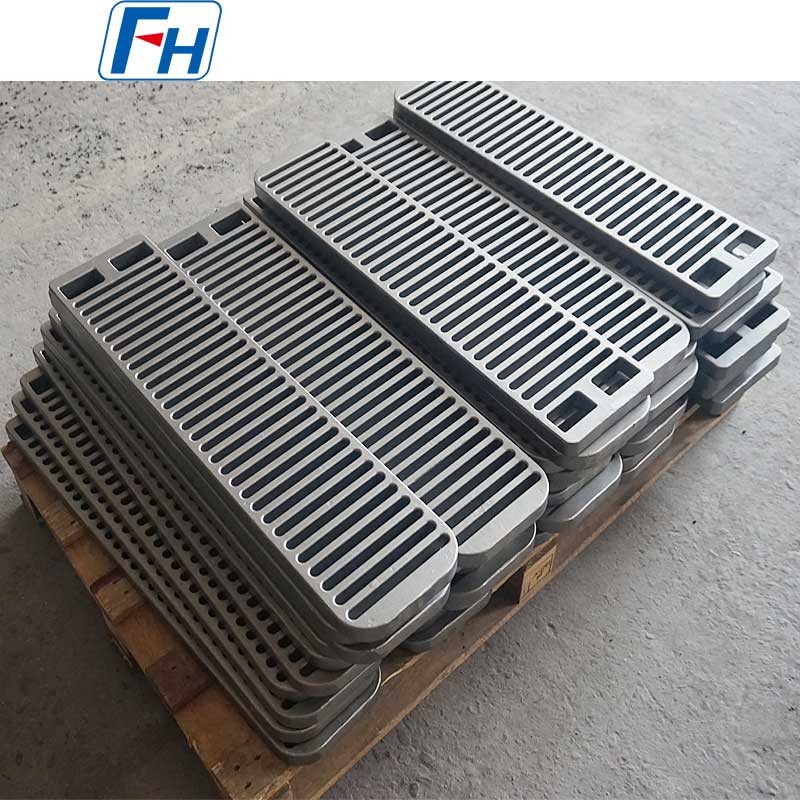

FH®熱処理治具の本物の写真
注文の流れ
- 必要な高さ、幅、耐荷重を提供します
- 使用温度と雰囲気を指定する
- FH®は素材とデザインを提案します
- 生産: 7 ～ 15 営業日
- 納品にはMTCと検査レポートが含まれます
よくある質問:
Q1: サポートブラケットの推奨材質は何ですか?
A：700℃以下の場合：310S。 950℃浸炭の場合：1.4849。 >1000°C の場合: インコネル。炭素鋼は低温用途 (≤450°C) のみに使用できます。
Q2: ブラケットを指定の高さに合わせて製作できますか?
A: はい – 50 mm ～ 500 mm の任意の高さです。さまざまなスタッキングのニーズに合わせて調整可能なデザインも提供しています。
Q3: ブラケットはどれくらいの重量に耐えられますか?
A: 標準設計では、ブラケットあたり 100 ～ 500 kg をサポートします。頑丈バージョンは、ブラケットあたり最大 2000 kg をサポートします。負荷要件を教えてください。
Q4: ブラケットはセットになっていますか?
A: はい – 通常、ブラケットはレイヤーごとに 4 つ (コーナーごとに 1 つ) あります。カスタム数量も利用可能です。
Q5: 保証は何ですか?
A: 製造上の欠陥に対して 12 か月。通常の摩耗、クリープ、熱疲労は対象外です。
