コバルト合金 6 ファンブレードメーカー | FH® アロイ

コバルト合金 6 ファンブレードメーカー
FH® アロイ は、摩耗、腐食、高温条件下で動作する産業機器向けにカスタムのコバルト合金 6 ファンブレードとインペラを製造しています。

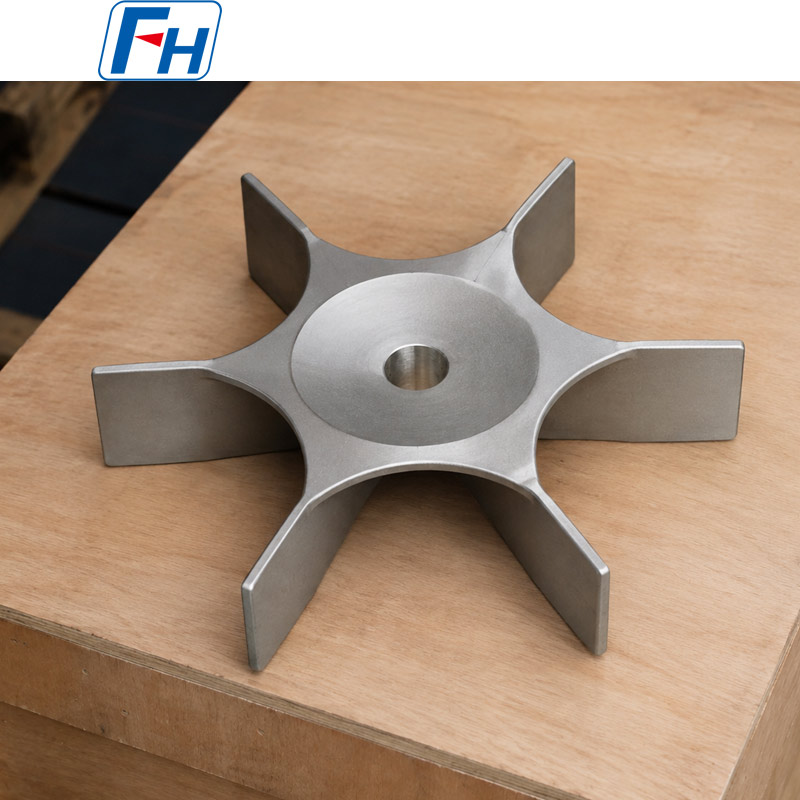

示されている 6 ブレード コンポーネントは、統合された中央ハブと強化されたブレード ルートを備えて製造されています。その複雑な形状は、精密インベストメント鋳造とその後のボアやその他の重要な接続面の機械加工によって製造できます。
各ファンブレードは、顧客の図面、動作環境、寸法公差、検査要件に応じてカスタマイズできます。

製品仕様

寸法、公差、化学組成および合格基準は、顧客が承認した図面および材料仕様に従って確認されます。

材料グレード表:

ファンブレードにコバルト合金 6 を使用する理由
コバルト合金 6 は、クロム、タングステン、炭素を含むコバルトベースの合金ファミリーに属します。この合金ファミリーは、高温での性能を含む機械的耐摩耗性と有用な耐食性が認められています。
これらの特性により、コバルト合金 6 は、摩擦、粒子浸食、腐食性媒体、熱サイクルの組み合わせにさらされるファンブレード、インペラ、回転部品に適しています。
耐摩耗性
コバルトクロム合金マトリックスと硬質炭化物相は、厳しい動作環境における表面の摩耗に耐えます。
高温での性能
この材料は、従来の鋼が軟化したり、表面損傷が加速したりする可能性がある高温条件下でも、有用な摩耗性能を維持できます。
耐食性
そのクロム含有組成は多くの産業環境で耐食性を提供しますが、最終的な材料の適合性は実際の動作媒体に対して評価する必要があります。
金属接触に対する耐性
コバルト合金 6 は、滑り接触、摩擦、または断続的な金属間の相互作用にさらされるコンポーネント用に検討されることがよくあります。
複雑なキャスティング能力
精密インベストメント鋳造により、一体化されたブレード、強化トランジション、中央ハブを単一のコンポーネントとして製造できるため、複数の溶接接合部の必要性が軽減されます。

ファンブレードの設計上の特徴
表示されている製品には以下が組み込まれています。

• 6 つの一体型放射状ブレード

• 中央の機械加工されたハブ

• 強化されたブレードからハブへの移行部

• ブレード間の湾曲した支持部分

• 均一な刃配置

• ブレードの高さと角度をカスタマイズ可能

• 機械加工可能な軸穴

• 一体鋳造構造


ブレードの数量、プロファイル、ピッチ、厚さ、ハブ径、ボア寸法はすべて、お客様の装置設計に応じて変更できます。

代表的な用途
コバルト合金 6 ファンブレードとインペラは、以下の用途に使用できます。

• 工業炉循環システム

• 高温ガス取扱装置

• 化学処理機械

• 混合・撹拌装置

• 腐食性プロセス環境

• 耐摩耗性回転アセンブリ

• 特殊なポンプとバルブ

• 熱処理装置

• 石油化学機械

• カスタム産業用ドライブシステム


材料とプロセスを確認する前に、動作温度、速度、媒体、シャフト負荷、バランス要件を提供する必要があります。

精密インベストメント鋳造プロセス
一般的な製造ルートには次のものが含まれます。

1. 図面と製造可能性のレビュー

2. 金型とワックスパターンの製作

3. ワックスパターンの組み立て

4. 耐火シェルの準備

5. 脱脂とシェルの予熱

6. コバルト合金の溶解と注入

7. 制御された冷却と固化

8. シェルの取り外しと鋳物の洗浄

9. ゲートシステムの削除

10. 研削と表面仕上げ

11. ハブ穴加工

12. 寸法および表面検査

13. 最終マーキングと輸出梱包


お客様の指定に応じて、熱処理、バランス調整、追加の試験を行うことができます。

カスタム製造オプション
FH® アロイは次の機能をカスタマイズできます。

• インペラ全体の直径

• 刃数

• 刃の高さと厚み

• 刃の角度と向き

• ハブ外径

• 軸穴径

• キー溝または内部溝

• 取付構造

• 加工公差

• 表面粗さ

• 鋳造条件

• 検査レベル


生産は、2D 図面、3D モデル、サンプル、または顧客の技術仕様に基づいて行うことができます。

検査と品質管理
利用可能な検査サービスは次のとおりです。

• 化学組成分析

• 確実な物質識別

• 寸法検査

• 目視検査

• 染料浸透試験
• 硬さ試験

• 表面粗さ検査

• 加工穴検査

• 必要に応じて静的または動的バランシングを行う

• 第三者による検査


FH® アロイを選ぶ理由

カスタムコバルト合金鋳造
FH® アロイは、標準的なカタログ製品への供給を制限するのではなく、顧客の図面に従って特殊形状のコバルト合金部品を製造します。
鋳造と機械加工の一貫生産
インベストメント鋳造、研削、機械加工を 1 つの生産ルートで調整できるため、ブレードと中央ハブ間の寸法の一貫性を維持できます。
複雑な形状のサポート
一体鋳造は、湾曲した移行部、強化されたブレード根元、および製造が難しい構造を備えたファンブレードとインペラに適しています。
輸出プロジェクトのサポート
製品には識別マーキング、検査書類、および国際出荷用の強化木製ケースのパッケージを付けて供給できます。

お見積りに必要な情報
以下を提供してください:

• 製品図面または3Dモデル

• 材質仕様

• 全体の直径

• ブレード数量

• 刃の寸法

• ハブとボアの寸法

• 寸法許容差

• 動作温度

• 回転速度

• 動作媒体

• 残高要件

• 検査要件

• 必要数量


コバルト合金ファンブレードの図面をFH® Alloyに送信し、技術的なレビューと見積もりを依頼してください。

よくある質問
Q1: このファンブレードにはどのような材質が使用されていますか?
推奨される材料指定はコバルト合金 6 です。これは、耐摩耗性、耐腐食性、および高温性能が必要な用途に選択されるコバルト - クロム - タングステン合金です。

Q2: FH® アロイは図面に従ってファンブレードを製造できますか?
はい。 FH® アロイは、顧客の図面に従ってブレードの数量、プロファイル、角度、厚さ、ハブ構造、シャフト穴、および加工公差をカスタマイズできます。

Q3: ファンブレードは一体鋳造ですか?
この製品は、一体型の精密インベストメント鋳造として製造できます。この設計により、複数のブレードとハブの溶接が不要になり、強化された移行部を鋳物に組み込むことができます。

Q4: 中心穴は完全に機械加工できますか?
はい。中心穴は、鋳放し、荒加工、仕上げ加工の状態で供給できます。キー溝、溝、その他の接続フィーチャも、図面に示されているとおりに機械加工できます。

Q5: ダイナミックバランシングは実行できますか?
はい。静的または動的バランスは、動作速度、バランスグレード、合格基準を注文書に指定することで手配できます。

Q6: どのような検査書類がありますか?
入手可能な文書には、材料証明書、化学組成レポート、寸法レポート、硬度レポート、染料浸透レポート、およびその他の合意された検査記録が含まれる場合があります。

Q7：材質確認には何が必要ですか？
お客様は、必要な化学組成、該当する標準または承認された材料仕様を提供する必要があります。 FH® アロイは、合意された合格基準に従ってコンポーネントを製造および検査します。
