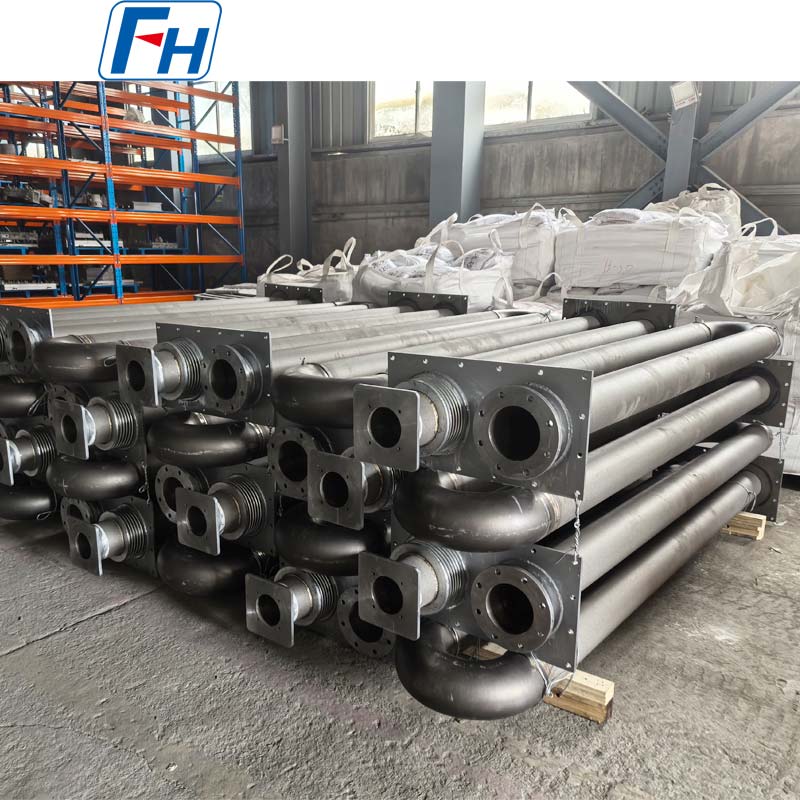

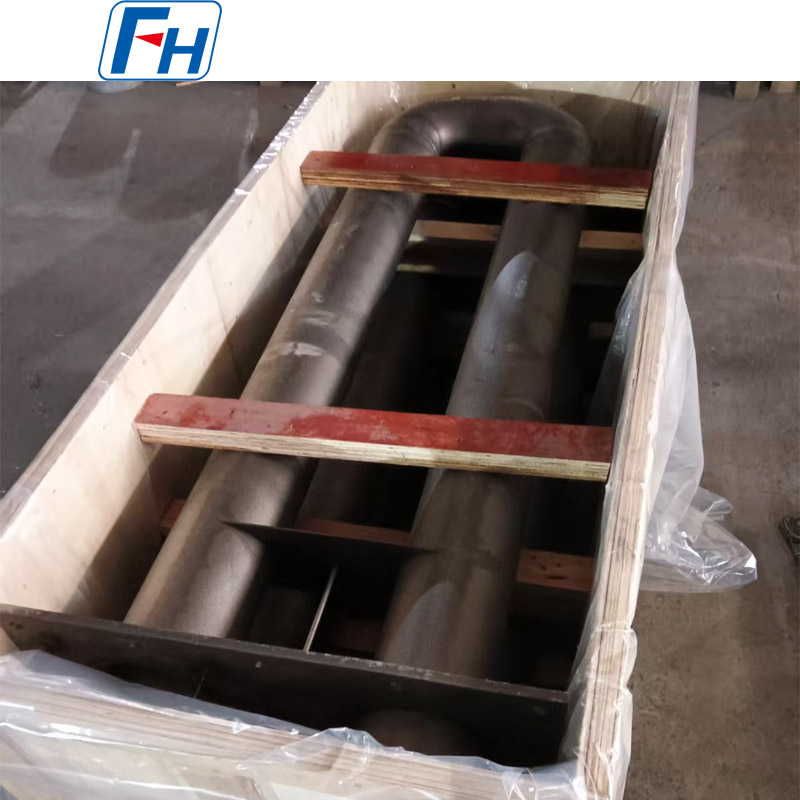

工業炉用U字ラジアントチューブ
FH® 合金 U 字型ラジアント チューブは、工業用熱処理炉での間接加熱用途向けに設計されています。 U字型構造により大きな伝熱面積を確保しながら燃焼雰囲気を炉室から隔離し、安定した均一な炉加熱を実現します。
当社のラジアントチューブは高温耐性合金から製造されており、動作温度、炉の雰囲気、チューブの寸法、バーナーの設計、使用条件に応じてカスタマイズできます。
主な特長
- 酸化および高温腐食に対する高い耐性
- 高温下での優れた強度と寸法安定性
- 効率的かつ均一な放射熱伝達を実現するように設計されています。
- 連続式およびバッチ式工業炉に最適
- カスタムのチューブ直径、肉厚、長さ、U ベンド寸法
- さまざまな耐熱ステンレス鋼およびニッケルベースの合金で利用可能
- お客様の図面または既存の炉の寸法に従って製作
- 出荷前検査も可能
代表的な仕様
| アイテム | 利用可能なオプション |
| 製品 | U字ラジアントチューブ |
| チューブタイプ | U型 |
| 材質 | 耐熱ステンレス鋼 / 耐熱合金 / ニッケル基合金 |
| チューブ径 | カスタマイズされた |
| 肉厚 | カスタマイズされた |
| 全長 | カスタマイズされた |
| U ベンド半径 | 図面によると |
| 使用温度 | 選択した合金と炉の条件に応じて |
| 製造業 | 鋳造・溶接・設計通り製作 |
| 表面 | 鋳造のまま / 機械加工 / 洗浄済み |
| カスタマイズ | OEM / 図面ベースの製造 |
代表的な用途
U 字型放射管は次の分野で広く使用されています。
- 熱処理炉
- 浸炭炉
- 焼鈍炉
- 焼入れ炉
- 連続炉
- ローラーハース炉
- バッチ炉
- 工業用加熱炉
- 鋼材加工ライン
- 金属熱処理装置
T 間接加熱と制御された炉雰囲気を必要とする炉システムに特に適しています。
耐熱合金材質のオプション
材料の選択はラジアントチューブの耐用年数にとって重要です。
FH® アロイは、炉の温度、雰囲気、熱サイクル条件に応じて、次のようなさまざまな耐熱合金グレードからラジアント チューブを製造できます。
- 1.4848 / AISI 309 系耐熱合金
- 1.4849 / AISI 310 系耐熱合金
- 1.4852 耐熱合金
- 2.4879 高温合金グレード
- 高ニ・高Cr耐熱合金
- より厳しい炉条件に対応するニッケルベースの合金
最終的な材料は、実際の動作温度、炉の雰囲気、負荷、および予想される耐用年数に応じて選択する必要があります。
材質選定表
| GB | ディン | ASTM | JIS | 化学成分% | |||||||
| C | シ | ん | Cr | Ni | モー | P | S | ||||
| ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | 1.00～2.50 | ≤2.00 | 24.00～27.00 | 19.00～22.00 | ≤0.50 | ≤0.04 | ≤ 0.03 |

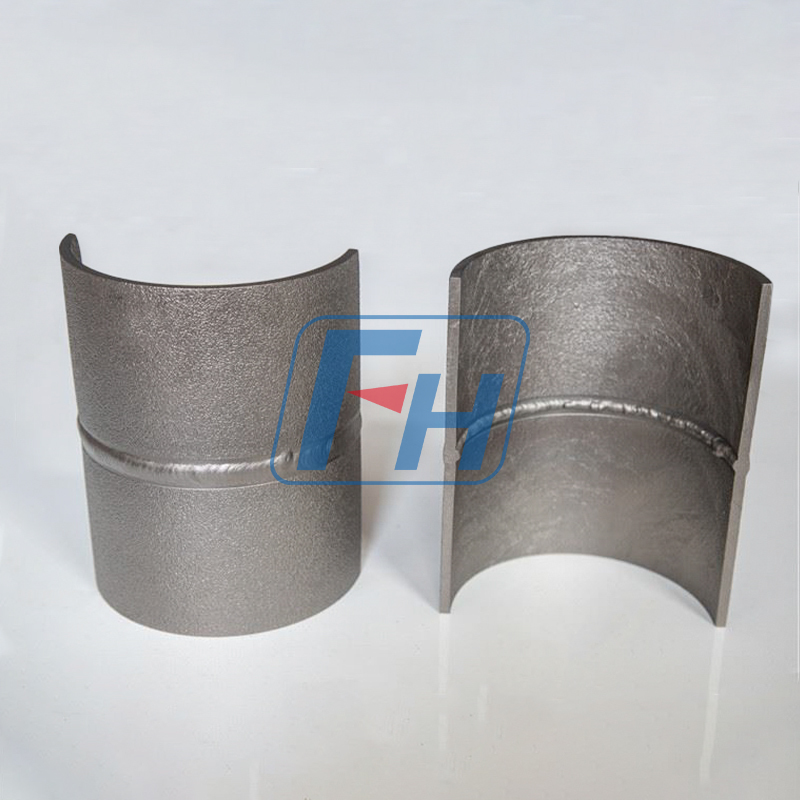

製造と製造
設計に応じて、以下の組み合わせを使用して U 字型放射管を製造できます。
遠心鋳造・静置鋳造→機械加工→管組立→Uベンド加工→溶接→寸法検査→表面仕上げ→最終検査
大型または高温の放射管の場合は、次の点に特別な注意が払われます。
- チューブの真直度
- 壁厚の一貫性
- 溶接品質
- U ベンド形状
- 全体の寸法
- 高温変形抵抗
これにより、熱応力、酸化、寸法歪みによって引き起こされる早期故障を軽減できます。
高温炉サービス向けに設計
ラジアントチューブは、加熱と冷却のサイクルを繰り返して動作します。一般的な障害メカニズムには次のようなものがあります。
- 高温酸化
- 熱疲労
- クリープ変形
- チューブ曲げ
- 溶接割れ
- 局所的な過熱
- 高温腐食
したがって、FH® アロイは、公称温度のみに基づいて材料を選択するのではなく、顧客の実際の炉条件に従ってラジアント チューブの設計を評価します。
より正確に材料を選択するには、以下を提供することをお勧めします。
動作温度 炉雰囲気 管引きバーナータイプ 予想耐用年数。
カスタム U 字型ラジアント チューブ
お客様の図面や炉の要件に応じてU字型ラジアントチューブを製造します。
カスタムパラメータには次のものが含まれます。
- 外径
- 内径
- 肉厚
- 直管長さ
- U 曲げ半径
- 全高
- 接続寸法
- フランジ寸法
- バーナーインターフェース
- 材質グレード
- 溶接要件
既存の放射管もサンプル、図面、寸法測定に従って製造できます。
品質検査
プロジェクトの要件に応じて、検査には以下が含まれる場合があります。
- 化学組成分析
- 寸法検査
- 目視検査
- 溶接検査
- 機械的特性試験
- 表面検査
- 耐熱合金材料の検証
追加の検査要件については、生産前に話し合うことができます。
FH® アロイを選ぶ理由
FH® アロイは、工業炉および熱処理装置用のカスタマイズされた耐熱合金コンポーネントを専門としています。
当社の製造能力は以下をカバーします。
- ラジアントチューブ
- ファーネスローラー
- 熱処理治具
- 炉用バスケット
- 炉トレイ
- 炉ファン部品
- 遠心鋳造管
- 耐熱合金鋳物
当社は世界中の炉メーカー、熱処理プラント、製鉄所、産業機器会社のOEMおよび図面ベースの生産をサポートしています。
見積もりを依頼する
U 字型ラジアント チューブの正確な見積もりが必要な場合は、下記までお送りください。
- 製品図
- チューブの直径と肉厚
- 全体の寸法
- 材質グレード
- 動作温度
- 炉の雰囲気
- 必要数量
- 既存のラジアント チューブの写真（可能な場合）
材料の選択と見積りのため、図面または炉の要件をお送りください。
