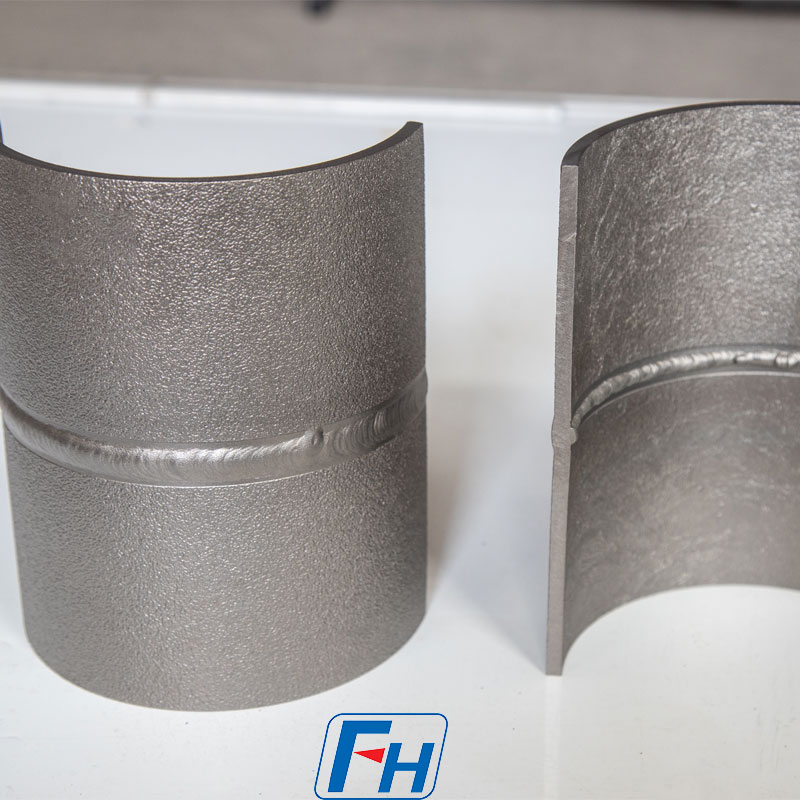

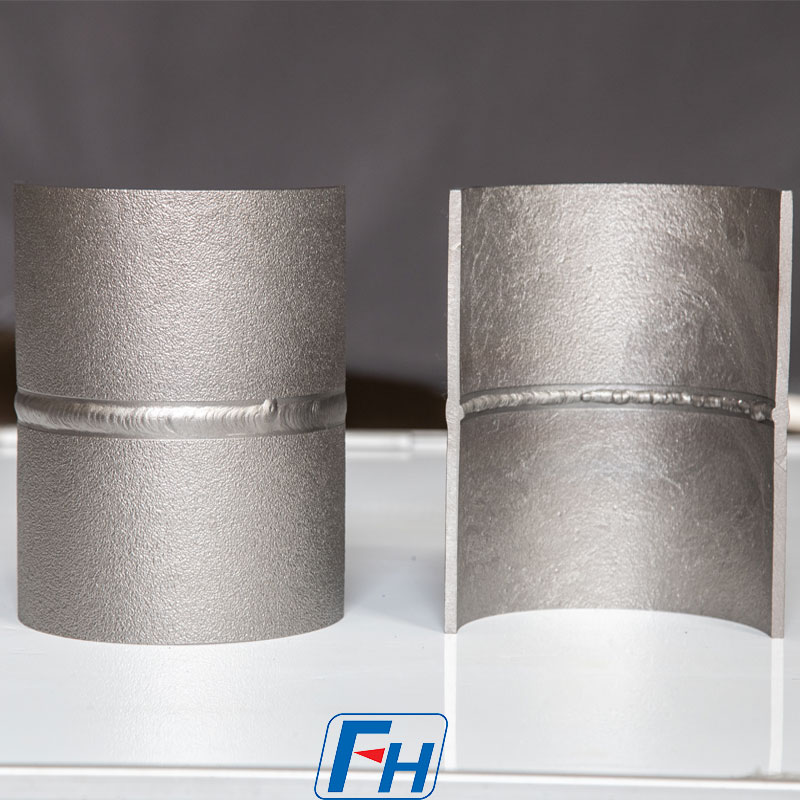

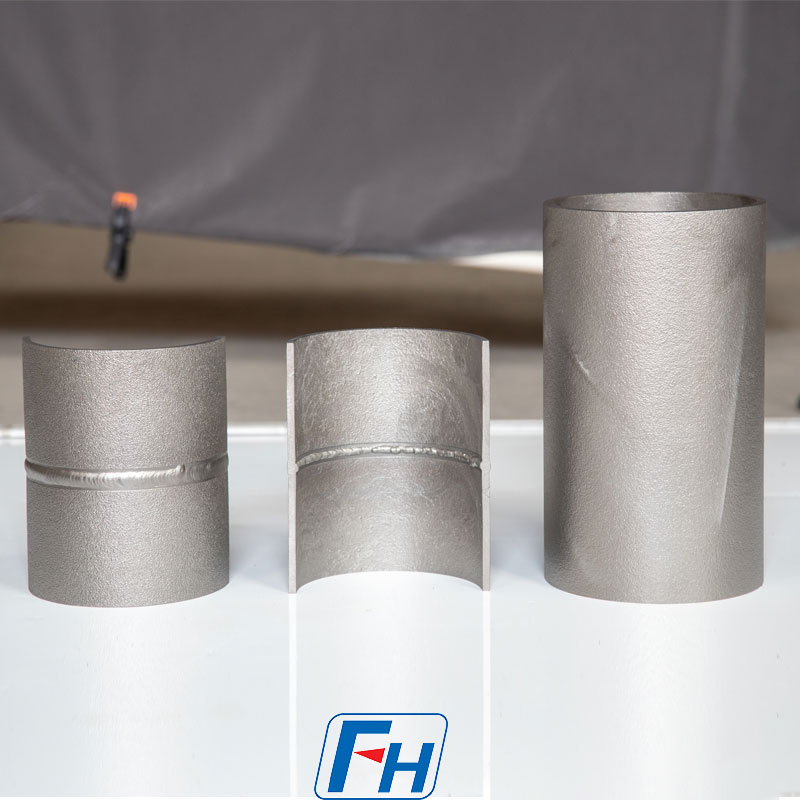

FH® Radiant Tubes |熱処理および工業用加熱用

ラジアントチューブは、熱処理および工業用加熱プロセスに不可欠なコンポーネントであり、金属の硬化、焼きなまし、焼き戻し、およびその他の高温用途で広く使用されています。加熱される材料の表面全体に均一に熱を放射し、加熱プロセスの精度と効率を確保します。熱処理装置の重要な要素であるラジアントチューブの品質は、加熱性能とエネルギー消費量に直接影響します。

当社の FH® シリーズラジアントチューブは産業用途向けに特別に設計されており、優れた高温耐性、耐食性、長期安定性を備え、極限の環境でも卓越したパフォーマンスと効率的な熱伝達を保証します。

Key Features of FH® Series Radiant Tubes:
1. 高効率の熱伝達

FH® シリーズラジアントチューブは熱伝達効率が最適化されており、加熱された材料の表面全体に熱が均一に分散されます。これにより、加熱効率が向上するだけでなく、熱損失が低減されるため、エネルギーが節約され、運用コストが削減されます。

2. 優れた高温性能

これらのラジアントチューブは、1200°C 以上の動作温度に耐えることができる耐高温材料で作られているため、高温処理が必要な用途に最適です。

3. 耐食性と耐久性

FH® シリーズラジアントチューブは、高度な耐食性材料を使用して製造されており、高温の腐食性雰囲気で長期間動作することができます。これにより寿命が大幅に延長され、交換頻度が減少します。

4. カスタマイズ可能なデザイン

当社はラジアントチューブの幅広いカスタマイズオプションを提供しており、産業用加熱機器の特定の要件に合わせてカスタマイズできます。さまざまな長さ、直径、または特別なコーティングが必要な場合でも、当社の放射チューブはお客様の仕様に正確に適合するように設計できます。

5. エネルギー効率が高く、メンテナンスコストが低い

FH® シリーズラジアントチューブの設計は、加熱効率を最大化するだけでなく、メンテナンスと交換のコストも最小限に抑えます。耐久性があり、取り付けや交換が簡単で、必要なダウンタイムが少なく、全体的なメンテナンス費用が削減されます。

6. 幅広い用途

の FH®シリーズラジアントチューブ以下を含むさまざまな産業分野で使用されています。

熱処理: 金属の硬化、焼きなまし、焼き戻しプロセスに最適です。
Metallurgical: 冶金産業における加熱および金属処理に適しています。
セラミックスおよびガラス産業: セラミック焼成やガラス製造の高温炉に使用されます。
化学および石油化学: 加熱装置や反応炉などに広く使用されています。

FH®ラジアントチューブの利点:

加熱効率の向上: 最適化された設計により、均一な熱分布が保証され、一貫した結果が得られます。
エネルギー消費量の削減: 熱損失を最小限に抑え、エネルギー利用を改善し、暖房費を削減します。
Extended Equipment Life: 高温耐性と耐腐食性により長期間の使用が可能となり、頻繁な交換の必要性が軽減されます。
カスタムソリューション: 当社は、お客様の暖房システムに完璧にフィットするよう、プロフェッショナルなカスタムラジアントチューブソリューションを提供します。

FH® シリーズラジアントチューブを選ぶ理由?

FH®シリーズラジアントチューブ熱処理装置や産業用加熱システムに最適です。当社は高性能製品を提供するだけでなく、包括的な技術サポートとカスタムソリューションも提供します。 FH® ラジアントチューブを選択すると、効率的で信頼性が高く、コスト効率の高い加熱ソリューションが得られ、競争市場で優位に立つことができます。

品質管理：UT、MT、RT、PT、化学分析報告書、機械的特性試験など

当社の FH® シリーズラジアントチューブにご興味がございましたら、お気軽にお問い合わせください。お問い合わせください詳細については、または特定のニーズについてご相談ください。当社は、お客様のあらゆる産業用暖房要件を満たす、カスタマイズされたソリューションを提供します。

材質グレード表

耐熱鋼
/	GB	ディン	ASTM	JIS	化学成分(%)								最高動作温度
/	GB	ディン	ASTM	JIS	C	シ	ん	Cr	ニ	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35～0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	幅:4.0～5.5	1200℃
