FH® ラジアントチューブ – 高性能炉コンポーネント

製品概要
FH® ラジアントチューブは、工業炉および熱処理システム用に設計された高品質で耐久性のあるコンポーネントです。最大の熱効率、長い耐用年数、信頼性の高い動作を実現するように設計された FH® ラジアントチューブは、自動車、航空宇宙、鉄鋼、冶金産業で使用される天然ガス、水素、またはその他の産業用ガス燃焼炉に最適です。

高品質の高温合金とコバルトベースの超合金から製造された FH® ラジアントチューブは、酸化、浸炭、熱疲労に対する優れた耐性を備えているため、連続的な高温動作に適しています。

主な特長

卓越した高温性能
FH® ラジアントチューブは、最高 1200°C までの連続炉温度に耐えるように設計されており、過酷な条件下でも構造の完全性を維持します。
優れた耐酸化性・耐浸炭性
高品質の耐熱合金で作られており、スケーリング、酸化、浸炭に耐え、動作寿命を延ばします。
効率的な熱伝達
最適化された設計により均一な熱分布が保証され、炉の効率が向上し、エネルギー消費が削減されます。
耐久性と信頼性の高い構造
耐久性の高い素材と精密な製造により、繰り返しの熱サイクル下でも長期的な耐久性を実現します。
カスタマイズ可能なソリューション
さまざまな炉のタイプや産業用途に合わせて、さまざまな長さ、直径、壁の厚さ、および材料をご用意しています。

アプリケーション
FH® ラジアントチューブは以下の分野で広く使用されています。

ガス焚き工業炉
焼鈍・浸炭・焼戻しライン
連続炉システムとバッチ炉システム
自動車および航空宇宙部品の熱処理
鋼および合金の加工
精密工学および冶金産業

FH® ラジアントチューブを選ぶ理由?

高い熱効率
最適化されたチューブ設計により、効率的な熱伝達とエネルギーの節約が保証されます。
長寿命
耐酸化性、耐浸炭性、熱疲労性に優れているため、メンテナンスや交換の頻度が軽減されます。
信頼できる炉性能
一貫した熱性能を維持し、均一な熱処理結果を実現します。
カスタムエンジニアリングサポート
FH® は、炉の寸法、燃料の種類、生産要件に合わせて完全にカスタマイズ可能なチューブを提供します。
世界の産業メーカーからの信頼
FH® ラジアントチューブは、ヨーロッパおよび北米の主要な熱処理および製造施設で使用されています。

材質グレード表

耐熱鋼
/	GB	DIN	ASTM	JIS	化学成分(%)								最高動作温度
/	GB	DIN	ASTM	JIS	C	シ	ん	Cr	ニ	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35～0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	幅:4.0～5.5	1200℃

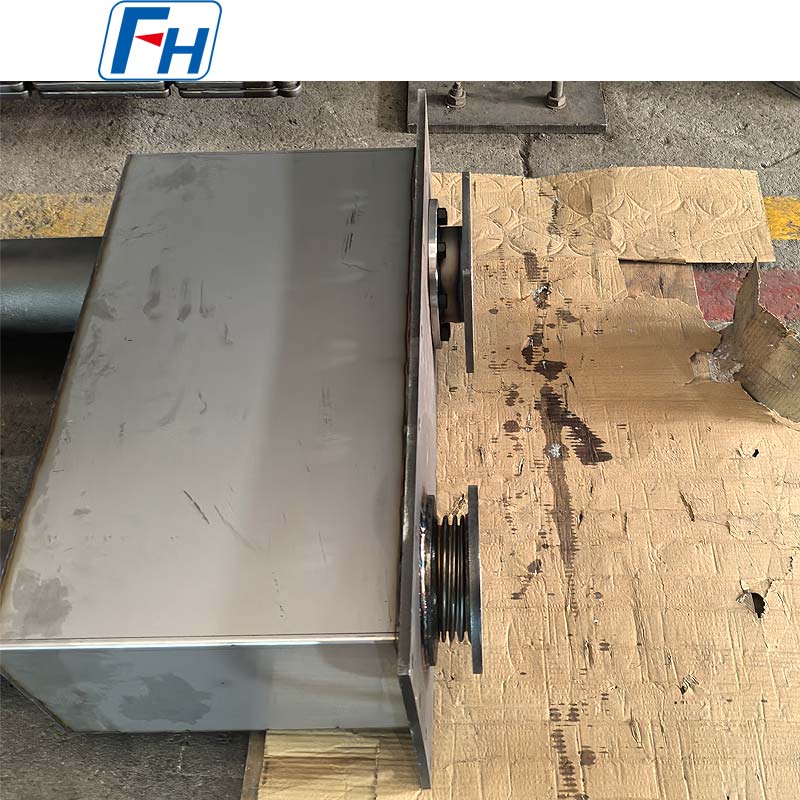

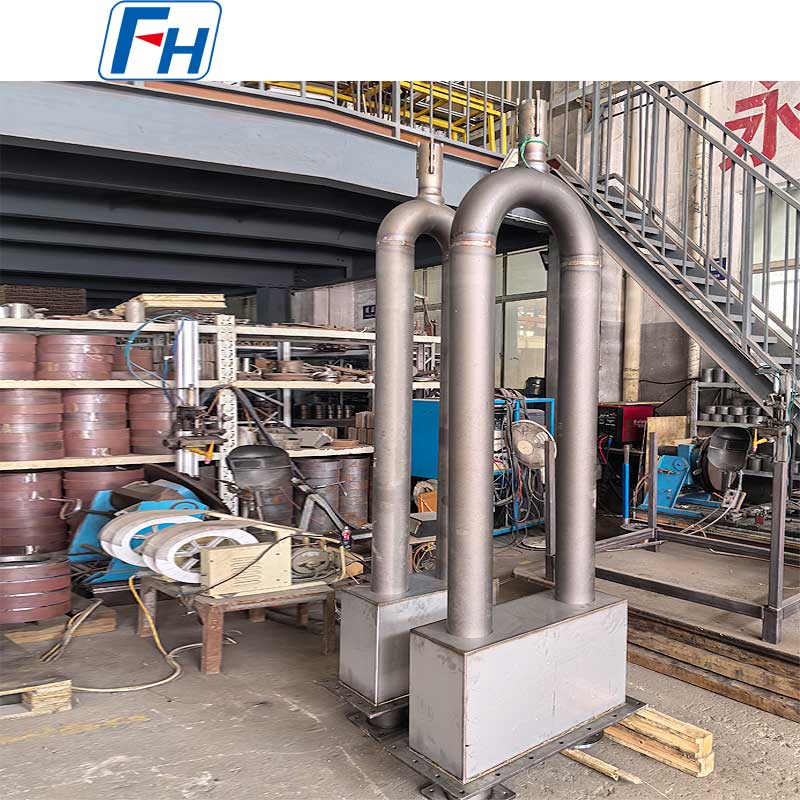

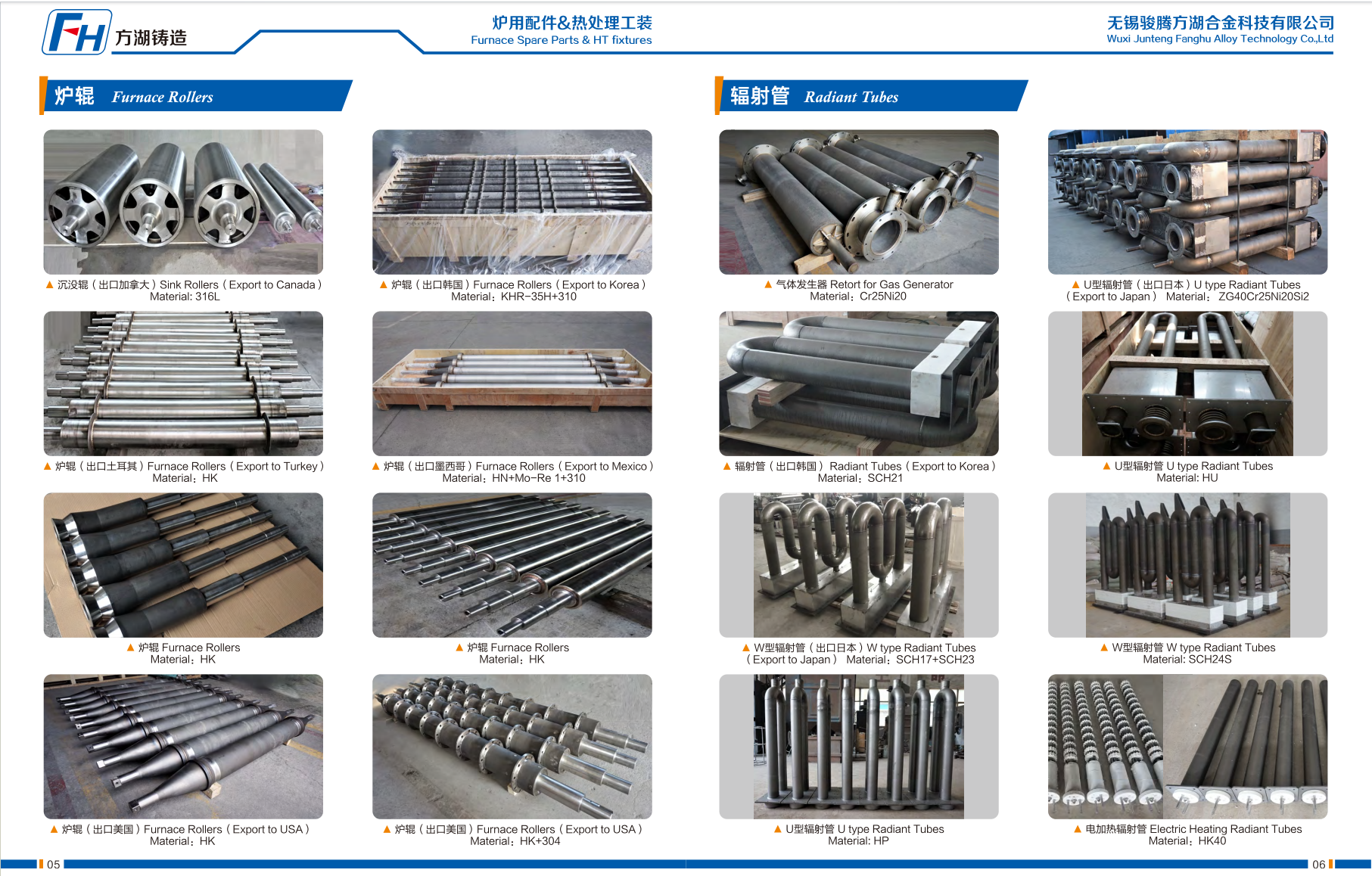

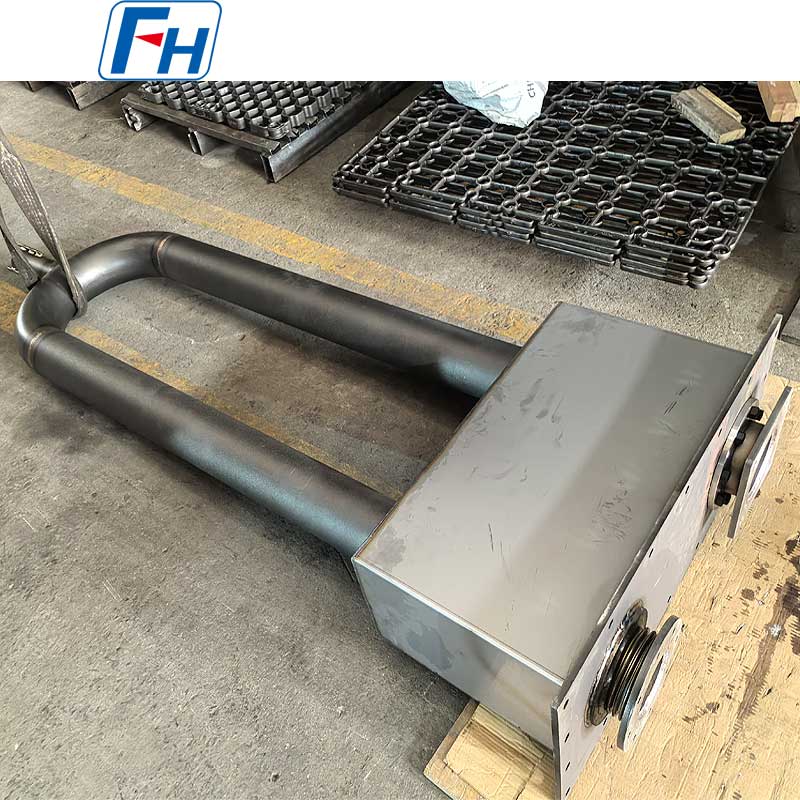

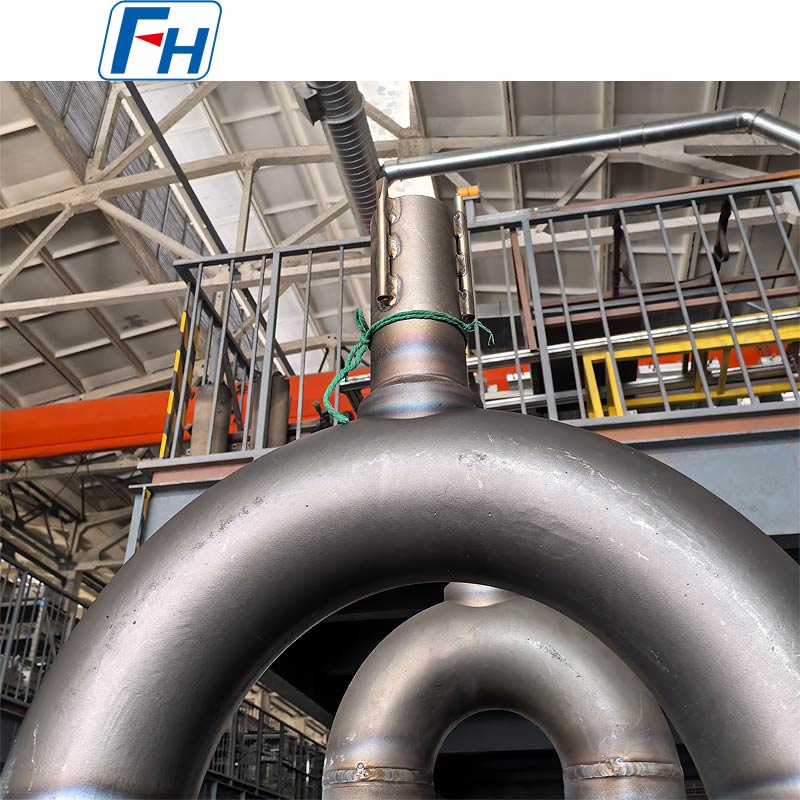

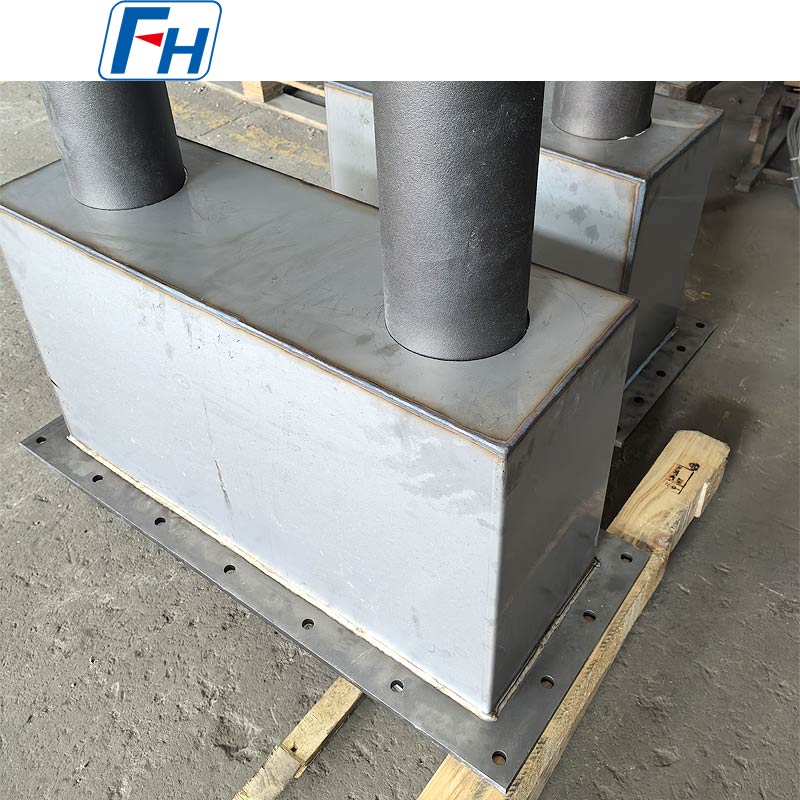

FH®ラジアントチューブの本物の写真

よくある質問

Q: FH® ラジアントチューブはどのタイプの炉に適していますか?
A: FH® ラジアントチューブは、ガス燃焼炉、連続炉、バッチ炉、アニーリング炉、熱処理炉で広く使用されています。

Q: FH® ラジアントチューブにはどのような材料が使用できますか?
A: 当社では、さまざまな炉環境や温度に合わせて、耐熱合金鋼と HR25 コバルトベース超合金のオプションを提供しています。

Q: 最高動作温度は何度ですか?
A: FH® 輻射管は通常、最大 1200°C の温度で連続的に動作できます。

Q: FH® はカスタムのラジアントチューブを製造できますか?
A: はい。お客様の炉の仕様に基づいて、カスタマイズされた直径、長さ、壁の厚さ、チューブの設計を提供します。

Q: FH® ラジアントチューブの利点は何ですか?
A: FH® ラジアントチューブは、優れた熱伝達効率、耐酸化性、長寿命、信頼性の高い高温性能を提供します。
