工業用熱処理ラックを使用した効率的な炉装填ソリューション | FH®

ブランド: FH®

認証: ISO9001、ISO14001

素材: 耐熱鋼

材料グレード: 1.4849

サイズ: 図面に従ってカスタマイズ

最大動作温度: 1100℃

MOQ: 2個

お問い合わせ

FH®熱処理ラック

製品概要
FH® 熱処理ラックは、高温工業用熱処理用途向けに設計されており、炉稼働中に安定したサポート、効率的な積載、信頼性の高いパフォーマンスを提供します。

高品質の耐熱合金材料で製造された FH® 熱処理ラックは、高温、酸化、熱変形に対する優れた耐性を備えています。最適化された構造設計により、均一な熱循環が保証され、生産効率が向上し、熱処理プロセス中にワークピースが保護されます。

FH® ラックは、真空炉、トロリー炉、ピット炉、連続熱処理ラインなどのさまざまな炉システムに適しており、自動車、航空宇宙、冶金、精密工学業界で広く使用されています。

主な特長
優れた耐高温性
最高 1200°C の温度で動作できる高品質の耐熱合金鋼から製造されています。

強力で安定した構造
頑丈なラック設計により、熱処理サイクル中に産業用ワークピースを確実にサポートします。

均一な熱分布
最適化されたオープンフレーム構造により、空気の流れと熱循環が改善され、一貫した熱処理結果が得られます。

優れた耐酸化性と耐腐食性
特殊な耐熱材料と表面処理により、要求の厳しい炉環境での耐用年数が延長されます。

高耐荷重
寸法安定性を維持しながら、重いコンポーネントや大規模な生産バッチをサポートするように設計されています。

カスタマイズ可能なデザイン
お客様の炉や生産要件に応じて、カスタマイズされた寸法、構造、層、負荷容量で利用できます。

アプリケーション
FH® 熱処理ラックは以下の分野で広く使用されています。

真空炉システム
台車およびピット炉の操作
連続熱処理生産ライン
浸炭・焼鈍・焼入れ工程
鋼および合金部品の熱処理
航空宇宙および自動車製造

FH® 熱処理ラックを選ぶ理由?
信頼できる炉性能
優れた熱安定性を備えた連続的な工業用熱処理操作向けに設計されています。

生産効率の向上
最適化されたローディング構造により、炉の容量が増加し、処理時間が短縮されます。

長寿命
酸化、熱疲労、変形に対する優れた耐性により、メンテナンスコストを最小限に抑えます。

精密製造
FH® は、厳格な品質管理と正確な製造を保証し、安定した産業用性能を実現します。

カスタマイズされた産業用ソリューション
さまざまな炉システムやワークピースの要件に合わせて、カスタマイズされたラックソリューションをご利用いただけます。

材料グレード表:

耐熱鋼
/	GB	ディン	ASTM	JIS	化学成分(%)								最高動作温度
/	GB	ディン	ASTM	JIS	C	シ	ん	Cr	ニ	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35～0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	幅:4.0～5.5	1200℃

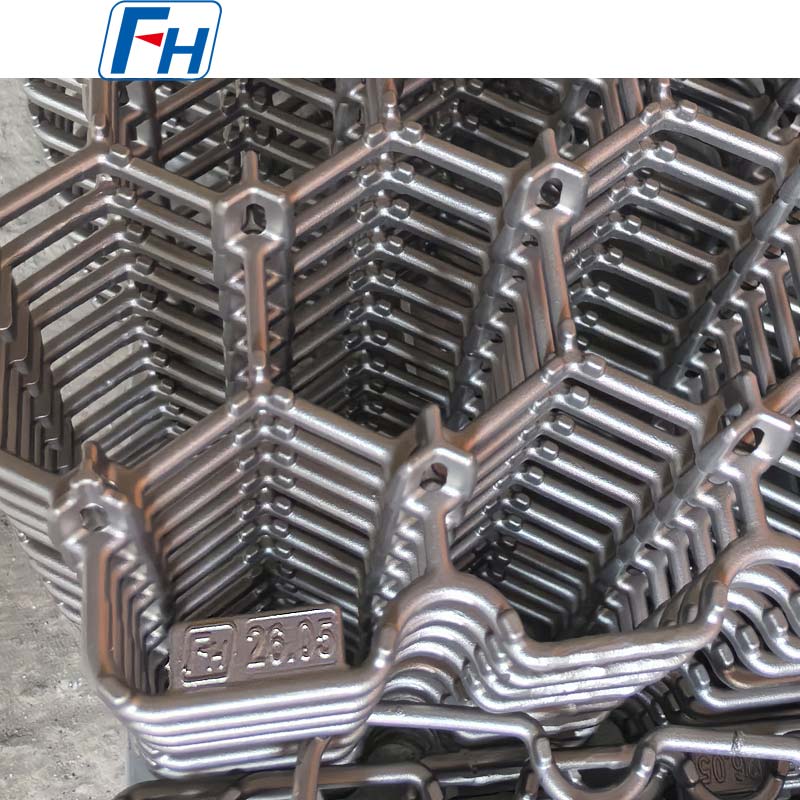

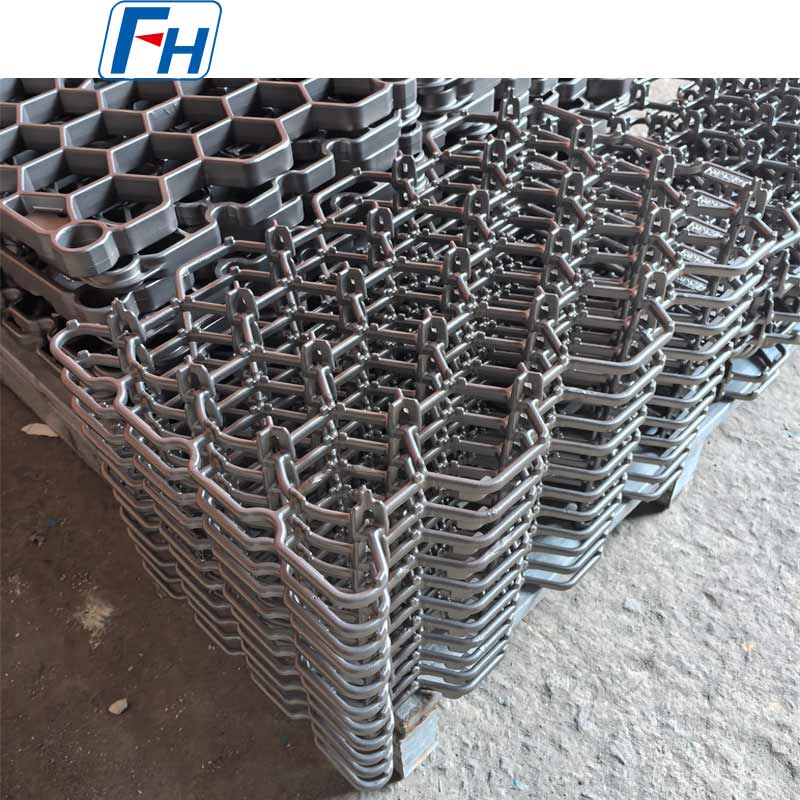

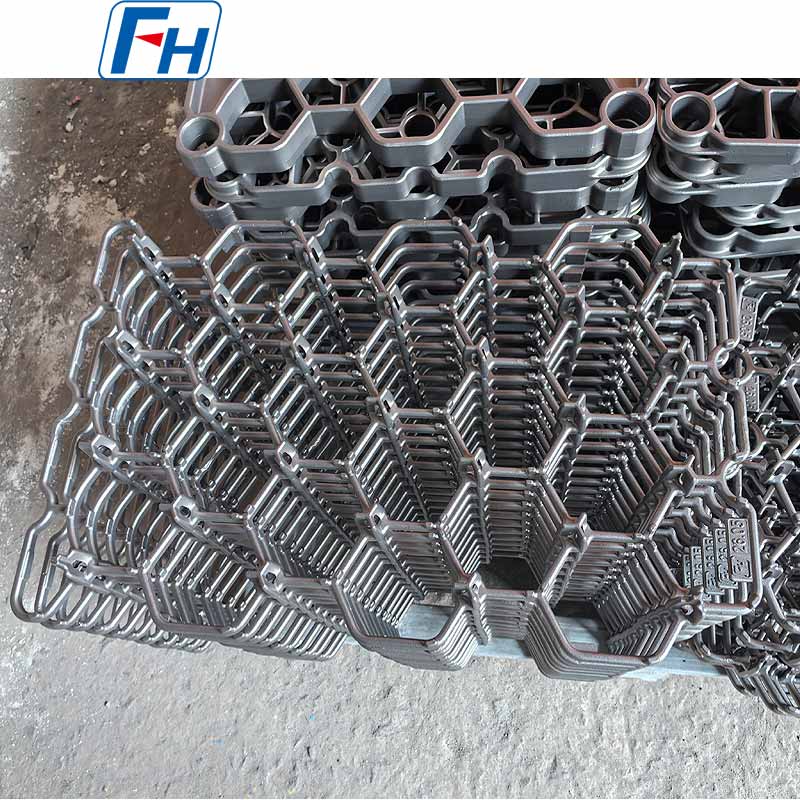

FH®熱処理治具の本物の写真

よくある質問:
Q: FH® 熱処理ラックにはどのような材質が使用されていますか?
A: FH® 熱処理ラックは、耐久性と熱安定性に優れた高温耐熱合金鋼から製造されています。

Q: これらのラックと互換性のある炉のタイプは何ですか?
A: 真空炉、トロリー炉、ピット炉、連続熱処理装置に適しています。

Q: ラックのサイズと構造はカスタマイズできますか?
A: はい。 FH® は、お客様の炉とワークピースの要件に基づいて、カスタマイズされた寸法、層設計、および負荷容量を提供します。

Q: 最高使用温度は何度ですか?
A: FH® 熱処理ラックは通常、最大 1200°C の温度で動作できます。

Q: FH® 熱処理ラックの主な利点は何ですか?
A: 工業炉環境において、高い負荷容量、均一な熱分布、優れた耐酸化性、および長い耐用年数を実現します。
