1.4852 + 310S 三角フレーム熱処理治具 | FH® アロイ

1.4852 310S 三角フレーム熱処理治具
1176×1000×1090mm 熱処理用カスタム炉治具
FH® アロイ は、工業用熱処理用途向けのカスタム熱処理治具および高温炉ツールを製造しています。

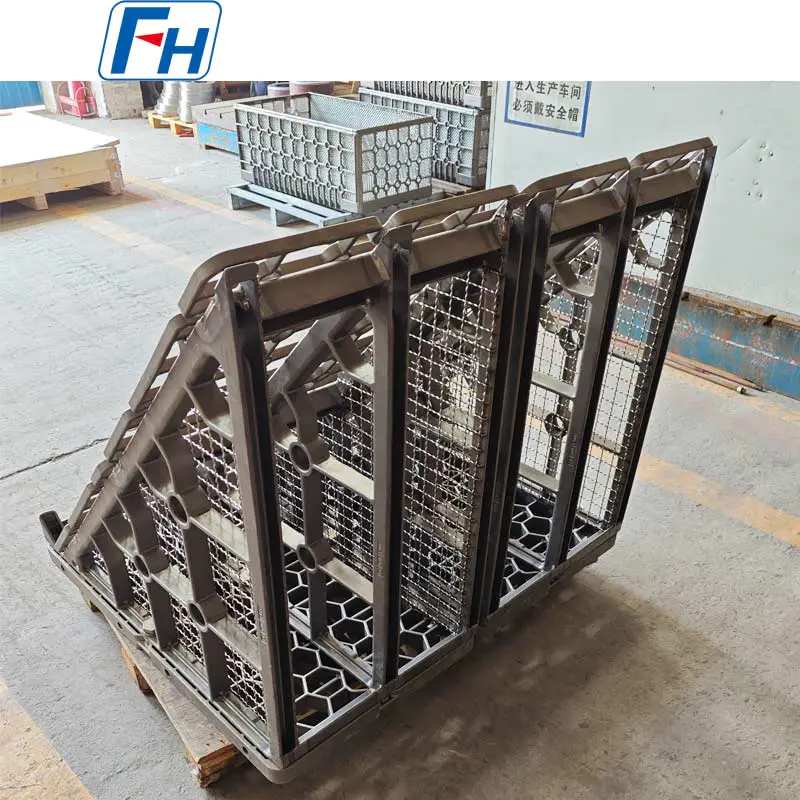

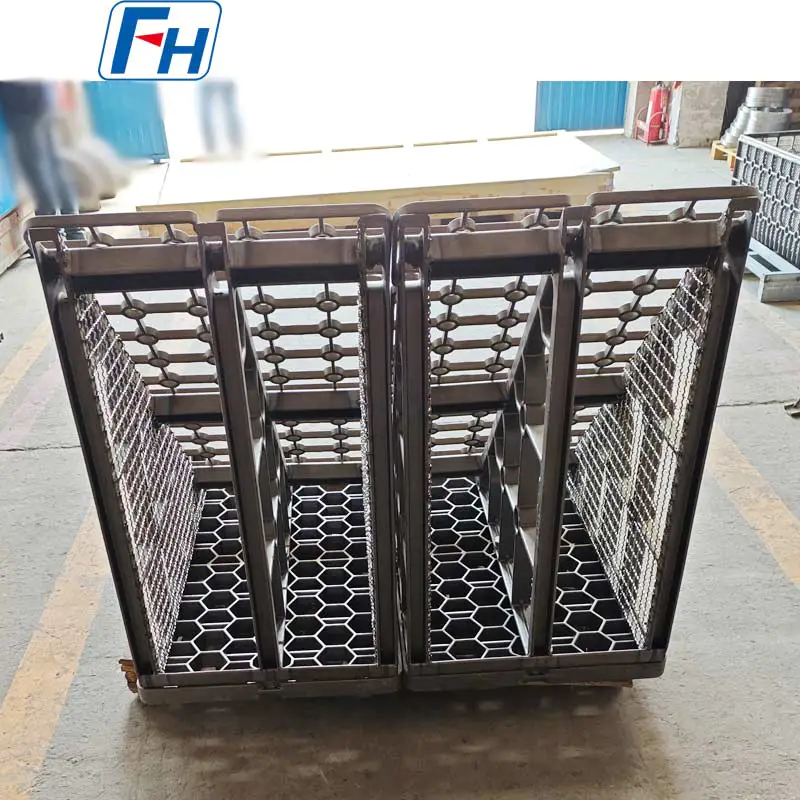

このカスタム三角フレーム熱処理治具は、1.4852 耐熱合金と 310S ステンレス鋼の組み合わせで製造されており、全体の寸法は 1176×1000×1090mm です。

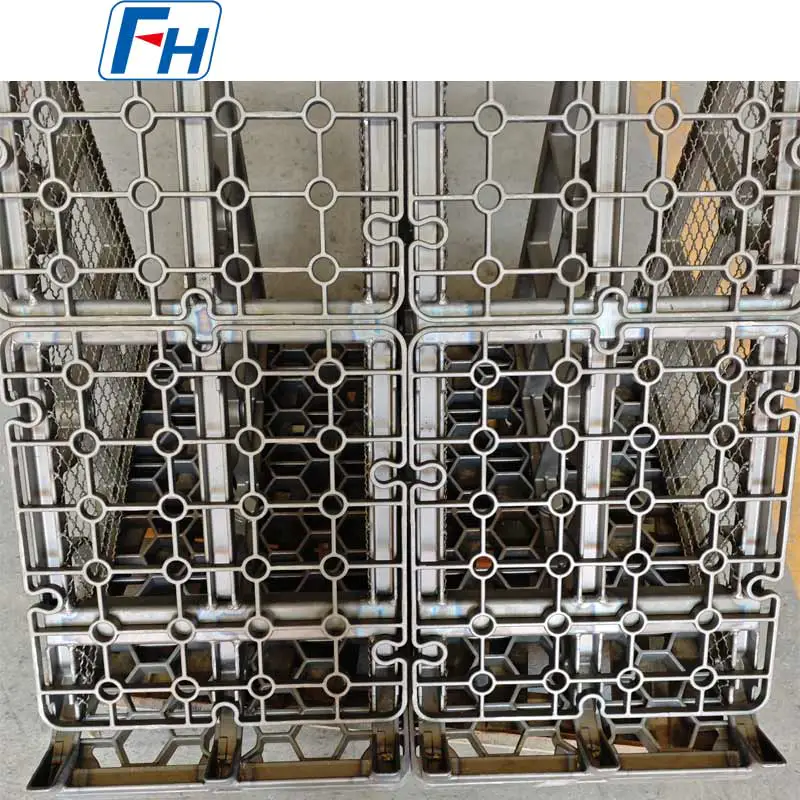

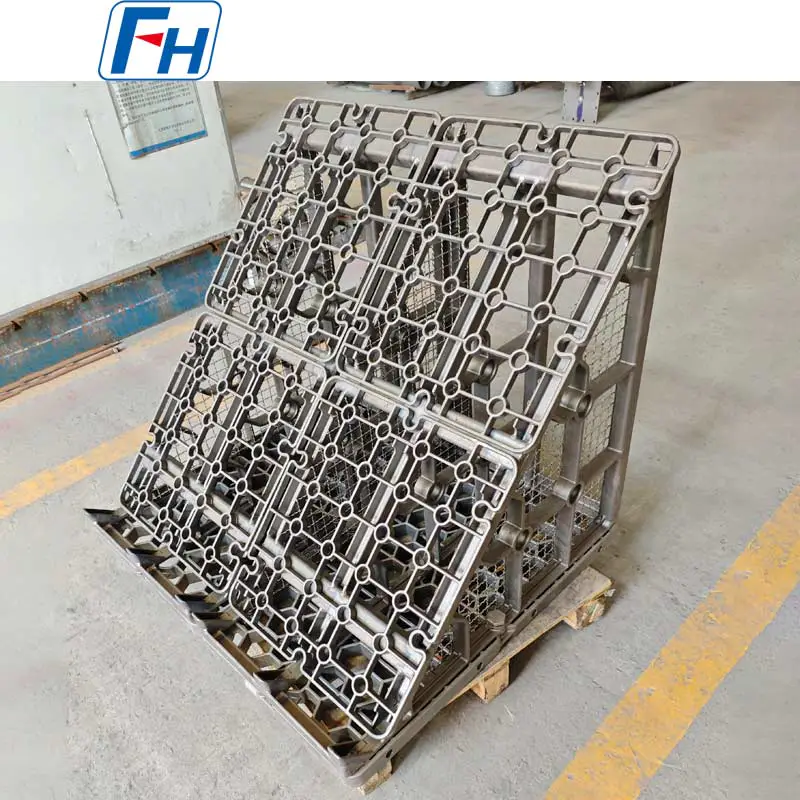

治具は支持部を強化したオープン構造設計を採用しており、炉内の雰囲気循環や熱伝達に十分なスペースを確保しながら、ワークの位置決めを安定させます。
三角形のフレーム構成は、お客様のワークピースの配置と炉の負荷要件に応じて設計されています。
FH® アロイは、実際の動作条件に応じて、材質、寸法、サポート位置、荷重構造、および治具全体の形状をカスタマイズできます。

製品仕様

三角フレーム治具設計
従来の熱処理バスケットやトレイとは異なり、三角形のフレーム構造を採用しています。
この形状は、顧客の特定の荷重要件に基づいて開発され、熱処理される部品に専用のサポート位置を提供します。

三角形のフレーム設計は、次のことを実現するのに役立ちます。

• 安定したワーク位置決め

• 器具スペースの効率的な使用

• ワークピース間の制御された間隔

• 優れた構造剛性

• 平炉雰囲気循環

• 便利な積み下ろし


角度、サポート間隔、構造レイアウトはすべて、さまざまなコンポーネントに合わせて再設計できます。

1.4852 310S 材料の組み合わせ
この熱処理治具は、異なる構造セクションに 1.4852 と 310S を使用しています。
2 つの材料を使用することで、個々のコンポーネントのさまざまな熱的および構造的要件に適合する治具の設計が可能になります。

1.4852 耐熱合金
1.4852 は、高温炉の治具や構造部品に一般的に使用されます。
炉用途に関連する一般的な特性には次のものがあります。

• 良好な高温強度

• 良好な耐酸化性
• 寸法安定性が良い

• 繰り返しの加熱サイクルへの適合性

• 工業炉環境で優れた性能を発揮


310S ステンレス鋼
310S は、以下の組み合わせにより、耐熱性部品の製造に広く使用されています。

• 高温耐酸化性

• 良好な溶接性

• 優れた製造性能

• 炉構造部材への適合性


材料の選択は、温度のみではなく常に完全な動作環境に基づいて行う必要があります。

熱と空気を循環させるオープン構造
熱処理治具は、炉の雰囲気や熱伝達を不必要に遮断することなくワークピースをサポートする必要があります。
したがって、この固定具は、構造セクション間に大きな自由流動領域を備えたオープンフレーム構造を使用しています。

この設計は次のことを実現するのに役立ちます。

• 炉内雰囲気循環の改善

• ワークピースのより均一な露光

• 効率的な熱伝達

• 冷却媒体の流れの改善

• 不要な治具質量の削減


さまざまなワークピースに合わせて、FH® アロイはサポート密度と開口部の配置を調整できます。

高温使用に耐える強化構造
工業用熱処理治具は、繰り返しの熱的および機械的ストレス下で動作します。

保守中に、器具に次のような問題が発生する可能性があります。

• 熱膨張

• 熱収縮

• 高温クリープ

• 酸化

• 機械的負荷

• 熱疲労

• 長期的な寸法変化


このため、治具の設計では高温強度と構造安定性の両方を考慮する必要があります。
この三角フレーム固定具の強化セクションは、ワークピースの周囲に十分な空間を維持しながら、荷重がかかる部品をサポートするように配置されています。

ワークに合わせた設計
カスタム熱処理治具は、炉の寸法のみに従って設計すべきではありません。
実際のワークも同様に重要です。

FH® アロイは、以下に従って治具サポートを設計できます。

• 部品形状

• 部品直径

• 部品の長さ

• 個々の部品の重量

• 治具あたりの部品数

• 必要な方向

• 必要な間隔

• 積み下ろし方法


これにより、一般的なバスケット設計を使用するのではなく、治具の構造を実際の生産プロセスに適合させることができます。

適切な熱処理用途
このタイプのカスタム熱処理治具は、以下の処理用に設計できます。

• 歯車

• シャフト

• 指輪

• 袖

• ブシュ

• 自動車部品

• トランスミッション部品

• 鍛造部品

• 機械部品

• その他の精密金属部品


サポートのレイアウトは、さまざまなコンポーネントの形状に合わせて変更できます。

炉の用途
カスタム三角フレーム熱処理治具は、以下を含むさまざまな工業炉システム向けに開発できます。

• 浸炭炉

• 雰囲気炉

• 焼入れ炉

• 焼鈍炉

• バッチ式熱処理炉

• 連続炉システム

• その他の工業用熱処理装置


浸炭やその他の雰囲気制御用途では、治具の構造を温度、雰囲気、サイクルタイム、負荷、冷却方法とともに評価する必要があります。

カスタム熱処理治具の製造
FH® アロイは、新しい治具の開発と交換用治具の製造の両方をサポートします。

お客様は以下を提供できます。

• 2D図面

• 3Dモデル

• 既存の治具サンプル

• 使用済み器具の写真

• 炉の寸法

• ワーク情報

• 動作条件


以下をカスタマイズできます。

• 治具全体の寸法

• 構造幾何学

• 材質グレード

• 素材の組み合わせ

• サポートポジション

• 補強構造

• ワーク間隔

• 設定を読み込んでいます

• 持ち上げ位置

• フィーチャの位置を特定する


使用条件に基づいた治具の設計
新しいカスタム熱処理治具の場合は、次の情報を提供することをお勧めします。

炉の条件

• 炉の種類

• 炉室寸法

• 使用温度

• 最高温度

• 炉の雰囲気

• 加熱サイクル

• 冷却方法


積載条件

• ワーク寸法

• ワーク重量

• 治具あたりの数量

• 総積載重量

• ワークの向き

• 積載方法


既存の備品情報

• 既存の図面

• 3Dモデル

• 備品の写真

• 現在の材料

• 既存の変形や亀裂の問題


この情報に基づいて、FH® アロイは材料、構造、および治具の重量の適切な組み合わせを評価できます。

製造工程
カスタム三角フレーム熱処理治具には、以下が含まれる場合があります。
要件検討 → 治具設計 → 材料選定 → 鋳造 → 機械加工 → 製作 → 溶接 → 組立 → 寸法検査 → 最終検査
1176 × 1000 × 1090 mm の大型治具の場合、全体の形状とサポート位置の精度を制御することが特に重要です。

品質検査
出荷前の主な検査項目には次のようなものがあります。

• 全体の寸法

• 治具の形状

• サポート位置精度

• 構造調整

• 溶接状態

• 組み立て時のフィット感

• 表面状態

• 重要な位置決め寸法


お客様の仕様に応じて追加の検査要件を提供することができます。

その他の利用可能な材料
1.4852 310S に加えて、FH® アロイは次のようなさまざまな高温合金から熱処理治具を製造しています。

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• 広島大学

• HT

• HR9

• ニッケル基耐熱合金

• その他お客様指定の材質


最終的な材料は、実際の温度、雰囲気、冷却プロセス、機械的負荷に応じて選択する必要があります。

FH® アロイを選ぶ理由
無錫君騰方湖合金技術有限公司 (FH® 合金) は、カスタム熱処理治具と高温炉コンポーネントを専門としています。

弊社の製造範囲には以下が含まれます:

• 熱処理治具

• 熱処理バスケット

• 熱処理トレイ

• ベーストレイ

• ピット炉設備

• 炉装填治具

• カスタム耐熱コンポーネント


お客様の図面に従って製造することも、実際の炉やワークの要件に応じて治具を開発することもできます。

カスタム熱処理治具をリクエストする
交換用の炉固定具をお探しですか、それとも新しい装填ソリューションを開発していますか?
FH® Alloy をお送りください:
伸線炉の種類 使用温度 炉雰囲気 冷却方法 ワーク寸法 積載質量
当社のエンジニアリングチームは動作条件を評価し、カスタマイズされた熱処理治具ソリューションを提供できます。
FH® Alloy
カスタム熱処理治具および高温合金コンポーネント

よくある質問
Q1: この熱処理治具は何でできていますか?
この治具は、1.4852 耐熱合金と 310S ステンレス鋼の組み合わせから製造されています。

Q2: 全体の寸法はどれくらいですか?
治具の寸法は次のとおりです。
1176 × 1000 × 1090 mm
カスタム寸法も利用可能です。

Q3：なぜ三角枠熱処理治具と呼ばれるのでしょうか？
この固定具は、従来のバスケットやトレイ構成ではなく、三角形のサポート形状に基づいた構造配置を使用しています。この構造は、必要なワークサポートと積載配置に応じて設計されています。

Q4: サポート位置をカスタマイズできますか?
はい。お客様のワークに合わせて支持位置、間隔、構造形状の再設計が可能です。

Q5: 既存の治具に合わせて製作できますか?
はい。 FH® アロイは、図面、3D モデル、サンプル、または既存の治具の寸法に従って製造できます。

Q6: 図面がない場合でも、FH® アロイで治具を設計できますか?
はい。顧客は炉の情報、動作条件、ワークピースの寸法、負荷要件を提供できます。確認に適した治具構造を開発いたします。

Q7：他の材質でも使用できますか？
はい。使用条件に応じて、1.4848、1.4849、1.4852、310S、Cr25Ni20、Cr25Ni35、HU、HT、HR9 などの材料が検討されます。
