ワークピース輸送のためのキャスト リンク ベルトが付いている熱処理炉コンボ キャスト ドライブ ローラー

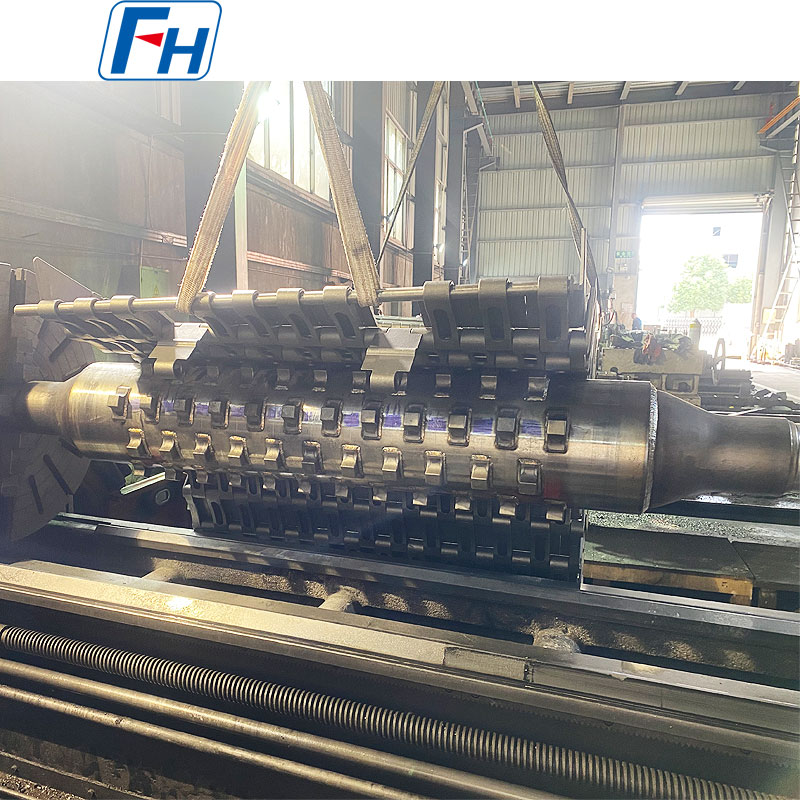

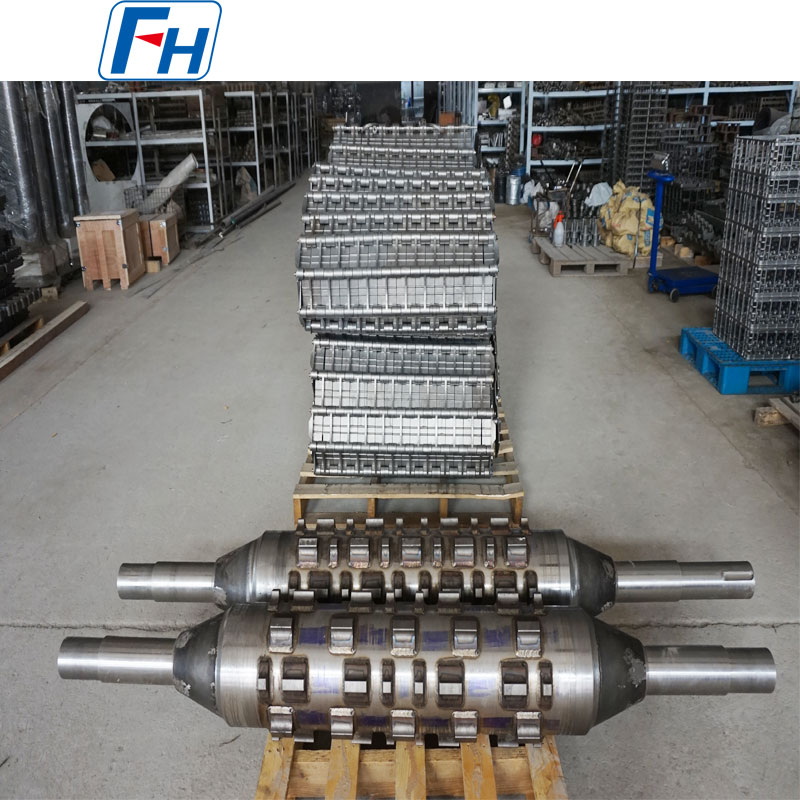

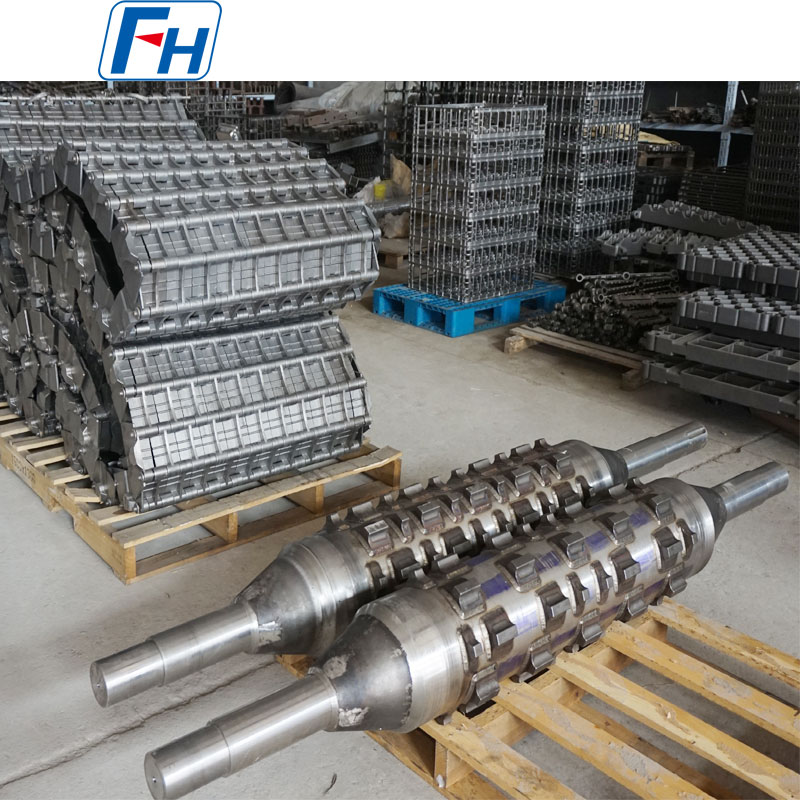

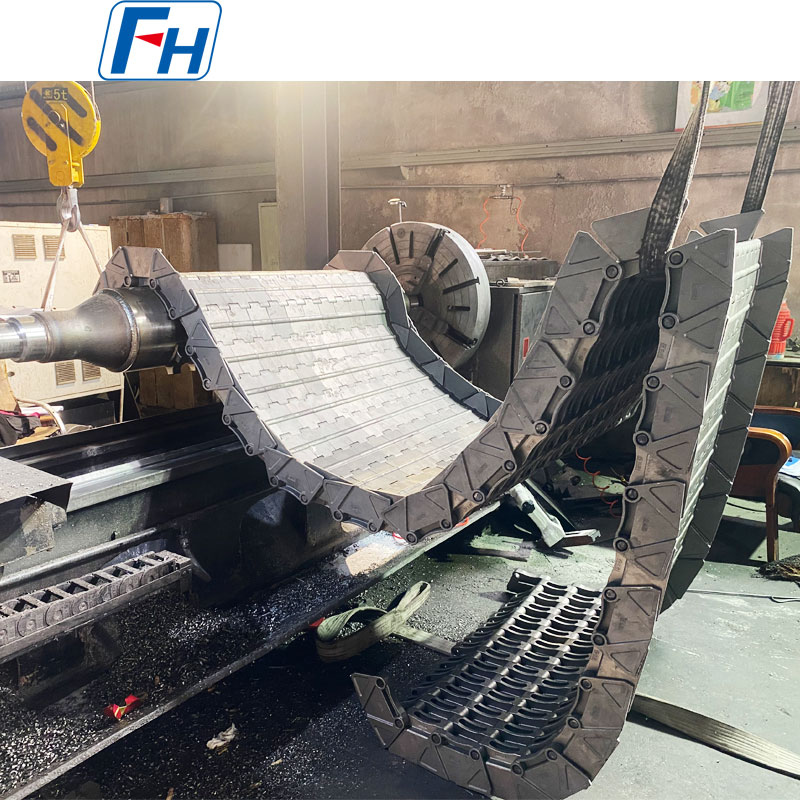

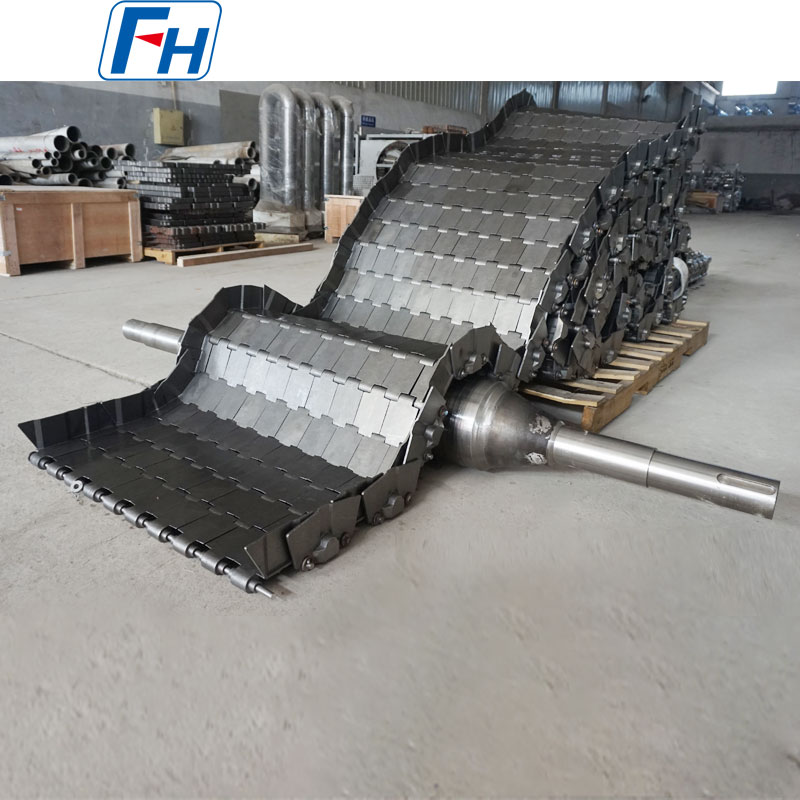

キャストドライブローラーとキャストリンクベルトの併用
鋳造ドライブ ローラーと鋳造リンク ベルトの組み合わせは、工業用搬送システムでは一般的な構成であり、特に高温と重荷重を伴う過酷な搬送シナリオに適しています。詳しい紹介は以下の通りです。
キャストドライブローラー
構造上の特徴:
鋳物溶接一体構造を採用し、シャフトとハブの接続部に円形の緩み止め装置を設けることで応力集中を回避し、より効率的かつ確実にトルクを伝達します。ローラ本体は鋳造・溶接で形成されるものがほとんどですが、鋼板一体溶接などの加工により製作することも可能です。鋳造リンクベルトとの摩擦を高め、滑りを防ぐために、表面はヘリンボーンまたはダイヤモンドパターンのゴムで覆われた構造に加工されることがよくあります。
材料の選択:
心材は主に鋳鋼で、一部の高温使用条件には1.4825や1.4865などの耐熱ステンレス鋼が選択されます。鋳鋼は高強度と優れた耐摩耗性を備えており、重荷重条件下での高トルク伝達の需要を満たすことができます。耐熱ステンレス鋼は高温環境に適しており、寿命が長くなります。
動作原理L:
モーターなどの動力源に直結されており、その動力源によってキャストドライブローラーが回転駆動されます。ローラー表面と鋳造リンクベルトとの摩擦によりコンベアベルトが所定の方向に駆動され、連続的な材料搬送を実現します。
キャストリンクベルト
構造上の特徴:
鋳造製のリンクプレートと連結ピンから構成されており、リンクプレートは1列ずつ短いピンで連結され、さらに各列で隣り合うリンクプレート同士が小さなピンで結合されて一体構造となっています。一部のモデルには短いピンにローラーが装備されており、ローラーを平行ガイドレールで支持することにより、コンベヤベルトの動作の安定性をさらに向上させ、摩擦損失を低減します。
材料の選択:
リンク プレートとピンの一般的な材質には、可鍛鋳鉄、ダクタイル鋳鉄、熱処理鋼などがあります。 1.4848 や 1.4849 などの耐熱合金は、高温および重負荷のシナリオに使用できます。材料の組み合わせにより、高い耐荷重能力、耐摩耗性、耐衝撃性のバランスが取れており、複雑な作業条件のニーズを満たします。
動作原理:
鋳造ドライブローラーをパワーコアに採用し、ドライブローラーとコンベヤベルト間の摩擦駆動力による動作を実現。動作中、リンクプレートアセンブリはガイドレールまたはアイドラローラーによって補助的に支持され、ずれや揺れを防ぎ、材料搬送の安定性と継続性を確保します。
主要なアプリケーション シナリオ:
● 熱処理炉：高温環境に耐えることができ、熱処理プロセス中にワークの安定した搬送を確保し、プロセス精度に影響を与えない連続熱処理炉内でワークを搬送するために使用されます。
●冶金および鉱業:鉱石や石炭などの重量物を輸送します。高い耐荷重性と耐摩耗性を備えており、現場環境、粉塵、衝撃の激しい過酷な作業条件に適しています。
● セメント・建材産業：セメント製造ラインでセメントクリンカーなどの高温原料を搬送します。高温での焼成や材料の摩耗に耐え、生産ラインの連続稼動を保証します。

Q: 問い合わせ方法は？

A: ステップ 1、炉、動作温度、冷却方法、炉の積載重量などについて詳細を教えてください。

ステップ 2、3D 図面を提供することをお勧めします。

ステップ 3、十分な詳細が得られたら、製品の図面を設計し、それに応じて見積もりを作成します。

Q: 価格はいつわかりますか?

A：お問い合わせを頂いてから通常24時間以内（土日祝日を除く）にお見積りをさせて頂きます。価格を知りたいのでお急ぎの場合は、お見積りをご提案させていただきますので、メールまたはその他の方法でお問い合わせください。

Q: いつ発送されますか? /納期はどのくらいですか?

A: - サンプル注文: 全額支払いの受領後 35 日。

-取り寄せ注文：全額支払いの受領後10日

-OEM注文：入金受領後30日。

Q: アフターサービスは何ですか?

A: あらゆる種類の製品に対して 1 年間の保証が付いています。

初めて付属品に欠陥が見つかった場合は、次回のご注文で新しい部品を無料で交換させていただきます。経験豊富なメーカーとして、品質とアフターサービスをご安心ください。

Q: 支払い条件は何ですか?

答え: T/T

お支払い<= USD10000、100% 前払い。お支払い > USD10000、50% T/T 前払い、出荷前に残高。

Q：発送方法は何ですか？

A: DHL、UPS、EMS、Fedex、航空貨物、海上貨物、または鉄道貨物によって輸送されます。
