連続炉用ラジアントチューブ

工業炉用ラジアントチューブの主な利点は何ですか |高温熱処理炉(800～1200℃)でのFH®?

1. 耐高温・耐熱衝撃性

遠心鋳造製法を採用し、 工業炉用ラジアントチューブ | FH® 均一な肉厚 (厚さ公差 ≤0.2mm) を誇り、800 ～ 1200°C の動作環境でも構造の完全性を維持します。

熱応力による亀裂のリスクを大幅に軽減します。

2. 高い熱効率

薄肉設計（4.76mm）により放熱面積が大幅に増加し、伝熱効率が向上し、炉内温度の迅速な上昇と安定した温度維持が可能となり、消費エネルギーを削減します。

3. 優れた機械的特性

遠心鋳造によって実現された緻密な微細構造により、チューブは優れた引張強度と圧縮強度を備え、変形することなく長期の高温サイクルに耐えることができます。

4. カスタマイズ性

炉の種類（浸炭炉、連続炉、工業炉）に応じて、肉厚、材質（合金鋼、耐食ステンレス鋼）、管径を柔軟に調整し、お客様のニーズに合わせた対応が可能です。

プロセス要件。キーワード: 工業炉用ラジアントチューブ | FH®、無錫順騰方湖合金技術有限公司

ラジアントチューブの故障の一般的な症状 (亀裂、漏れ、熱効率の低下) と簡単なトラブルシューティング手順は何ですか?

1.ひび割れ

症状: チューブ壁に小さな亀裂または明らかな亀裂が発生し、局部温度が異常に高くなります。

トラブルシューティング: 磁粉検査または超音波検査を使用して亀裂を特定します。均一な冷却水圧力をチェックし、局所的な過熱によって引き起こされる熱応力を排除します。

2. 漏れ

症状：チューブ内の媒体（灯油や窒素など）が漏れ、油汚れやガス漏れ音が発生する。

トラブルシューティング: まず、水圧テストを実行して (当社のすべての製品は出荷前にこのテストを受けています)、漏れがないか確認します。次に、ヘリウム浸透探傷試験を使用して、軽微な漏れを見つけます。

3. 熱効率の低下

症状: 炉の加熱時間が長くなり、エネルギー消費量が増加し、表面温度が不均一になります。トラブルシューティング: チューブの壁に腐食や堆積物によるスケールがないか確認します。これらのスケールは、放射を妨げる可能性があります。

表面。赤外線サーマルイメージャーを使用して、異常な温度領域を迅速に特定します。チューブの内部を分解して検査し、必要に応じて洗浄または交換します。

4. 迅速なトラブルシューティングのプロセス

ステップ 1: 外観を目視検査し、異常があるかどうかを確認します。

ステップ 2: 水圧または空気圧テストを実行して、漏れを確認します。

ステップ 3: NDT (磁性粒子または超音波) を使用して、亀裂または欠陥を特定します。

ステップ 4: 赤外線サーマル イメージャーまたは温度センサーを使用して熱分布を評価し、熱効率に問題があるかどうかを判断します。

この体系的なトラブルシューティングを通じて問題を特定し、できるだけ早く修理または交換を実施することで、ダウンタイムの損失を最小限に抑えることができます。

工業炉用ラジアントチューブの一般的な型式と仕様は何ですか？無錫順騰方湖合金技術有限公司が提供するFH®?

チューブの直径は50mmから1000mmまであります。

小型実験炉から大型工業炉まであらゆる熱処理装置に最適です。

最長5.5mの長さまでご用意しております。

長いチューブ設計により、一度の取り付けが容易になり、現場での接続が減り、全体の密閉性と信頼性が向上します。

壁厚範囲: 4.76mm – 30mm (ご要望に応じてカスタマイズ可能)。

薄肉の製品はより高い熱放射効率を提供し、厚肉の製品はより強力な機械的サポートを提供します。

材料

高温合金鋼（1.2367、1.2369など）

ステンレス鋼 (304 および 316L)

特殊耐食合金（化学・石油産業向け）

カスタマイズオプション

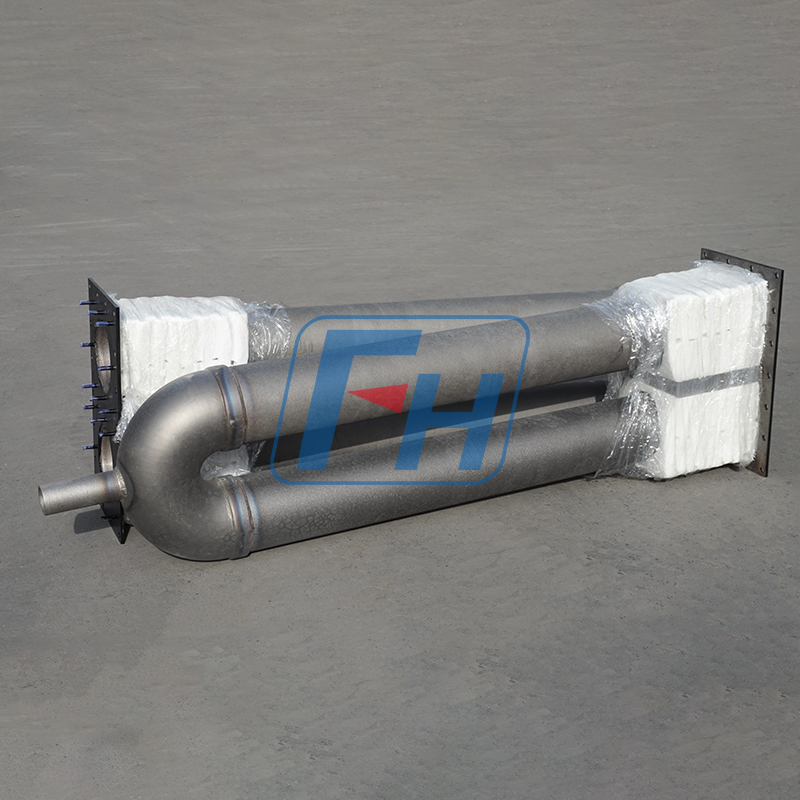

チューブの断面形状はU形、W形、丸形を用意しています。

表面処理には、サンドブラスト、研磨、コーティング（高温セラミック）が含まれます。

検査サービス: 顧客の多様な品質要件を満たすために、出荷前水圧検査、磁粉検査、および超音波検査を利用できます。
