FH® のブランドです 無錫順騰方湖合金技術有限公司 は、工業炉用熱処理治具および耐熱合金部品の専門メーカーです。

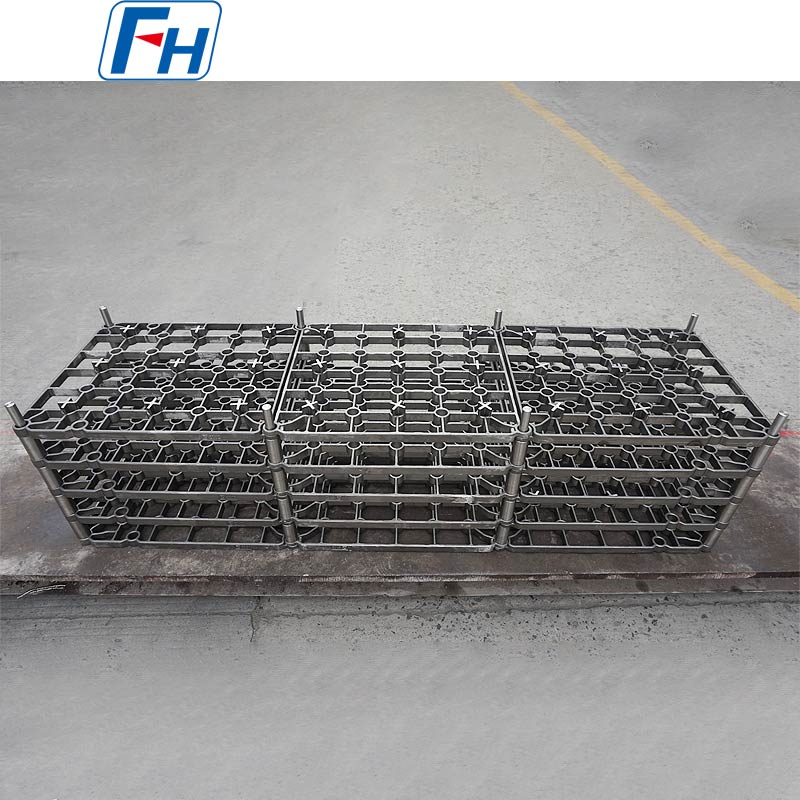

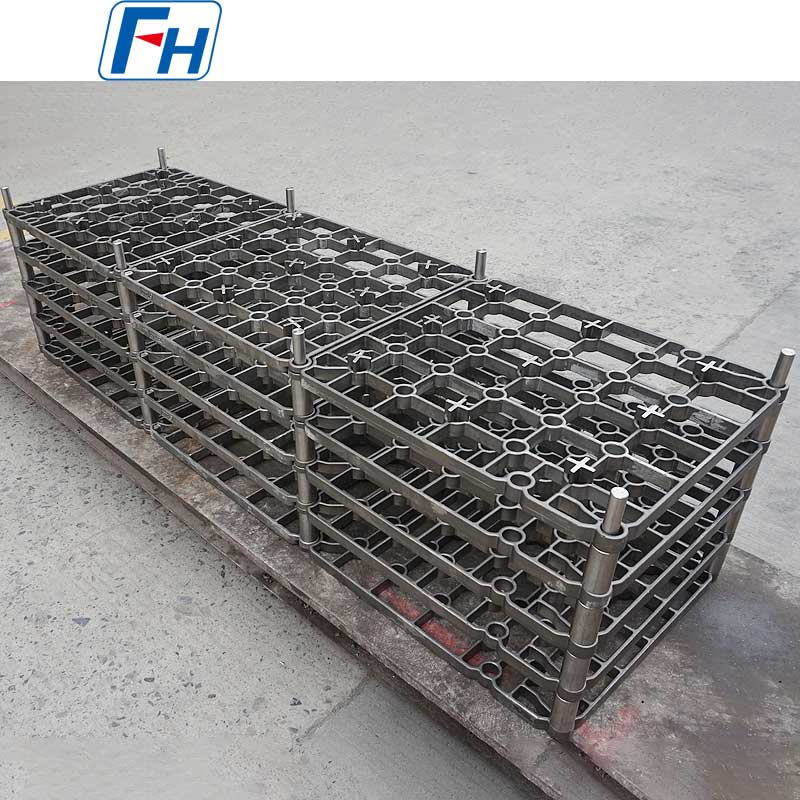

I. 連続炉設備
連続炉熱処理治具は、メッシュベルト炉、キャストリンクベルト炉、ローラーハース炉、プッシャー炉、ロータリーハース炉などの連続熱処理生産ライン用に設計された専用の搬送装置です。それらの特徴は、炉と統合されており、生産中に連続的または段階的に移動し、熱処理プロセスの完全な自動化を可能にすることです。
バッチ炉とは異なります 熱処理 治具 (例: 多目的炉用)、連続炉の治具は、生産ラインの「コンベア ベルト」および「移動式ワークステーション」として機能します。その設計は、炉の種類、加熱/冷却方法、駆動機構に完全に適合する必要があります。
II.主な連続炉の種類と対応治具
1. メッシュベルト炉
01. 統合された治具とコンベヤー: メッシュベルト自体が中心となる治具です。
02. 材質: 通常、AISI 314、330 などの高強度、耐熱鋼線から織られるか、打ち抜かれます。
03. デザインの重要なポイント:
- 透過性: メッシュ サイズは、小さな部品の落下を防ぎながら、大気の流れと焼入れ剤の浸透を確保する必要があります。
- 垂れ下がり防止とトラッキング防止: 高温負荷下でも平らな状態を維持する必要があり、位置ずれを防ぐエッジ設計が施されています。
- 柔軟性と強度: 炉内の負荷を支える際に、駆動輪の上で曲げる必要があります。
04. 用途：小型標準部品、軸受部品、ファスナーなどの大量焼入れ、浸炭、焼き戻し。
2. キャストリンクベルト炉
01. フィクスチャ：耐熱鋼鋳造のリンクを無数に直列に接続して構成され、強固な「キャタピラトラック」を形成します。
02. 特長：メッシュベルトをはるかに上回る、極めて高い耐荷重性を誇ります。自動車部品、コネクティングロッド、工具などのより重い部品に適しています。
03. デザインの重要なポイント: Link design must ensure flexible connection, good ventilation, and high strength. A heavy-duty option alongside pusher furnaces.
3. プッシャー炉
01. フィクスチャーシステム: トレイ (またはボート) とレールで構成される精密システム。
02. トレイ：ワークを搬送し、油圧または機械式プッシャーによってレール上を段階的に前方に押します。
03. レール: トレイをサポートし、炉内での動きをガイドします。
04. デザインコア - 「トレイ/レールシステム」:
- 材質: トレイは通常 AISI 330、310 を使用します。レールには RA330、RA253MA、または遠心鋳造チューブが使用されます。
- 摩擦ペアの設計: これは非常に重要です。トレイの脚とレールの間の接触面は、耐摩耗性と耐かじり性を備えていなければなりません。多くの場合、摩擦を軽減するために、異なる材料の組み合わせ（トレイの足に高級合金など）、特殊なコーティング、またはローラー/スライダーを備えたデザインが使用されます。
- 安定性: トレイの長さと幅の比率は、押し込み中の「詰まり」や「転倒」を防ぐために適切なものでなければなりません。
05. 用途：歯車、軌道輪、大型鍛造品などの高額・大量生産品の浸炭・焼入れ・焼鈍。
4. ローラーハース炉
01. 治具: ワークピースは通常、回転ローラー上に直接設置されるか、ローラーによって駆動されるスキッドプレート上に設置されます。
02. ローラー：それ自体が耐熱鋼製の回転軸であり、搬送機構を兼ねています。
03. スキッドプレート：ローラーの保護や特殊なワークの搬送に使用します。
04. 利点: ワークは「治具」に対して静止しており、摩擦がありません。高い表面仕上げが要求される部品や傷がつきやすい部品（ステンレス鋼板、ケイ素鋼板、精密部品など）に最適です。
05. 設計のポイント: ローラーの真直度、同期性、および高温での曲げに対する耐性が重要です。
5. ロータリーハース炉
01. 設備: 炉床自体は大きな回転プラットフォームです。通常、ワークピースは炉床上に直接配置されるか、単純な位置決めブロック/サポートを使用します。
02. 利点: さまざまなプロセスサイクルでの大きな単一部品または混合バッチの処理に非常に柔軟です。
03. デザインの重要なポイント: Hearth sealing is critical. Fixture design is relatively simple but must consider positioning stability under hearth thermal distortion.
Ⅲ．概要
連続炉設備はプロセスの流れの基礎です。これらはもはや静的な補助ツールではなく、生産ライン力学、熱力学、材料科学を統合したものです。設計は「システム互換性」の観点から開始し、以下を総合的に考慮する必要があります。
- 炉タイプにより治具の基本形状（メッシュベルト、トレイ、ローラー）が決まります。
- プロセスは治具の材質と構造（温度、雰囲気、冷却方法）を決定します。
- 生産量によって、治具の耐荷重と耐久性の要件が決まります。
FH® (無錫君騰方湖合金技術有限公司) は、の専門メーカーです。 熱処理 fixtures .
材料グレード表:
| 耐熱鋼 | |||||||||||||
| / | GB | ディン | ASTM | JIS | 化学成分(%) | 最高動作温度 | |||||||
| C | シ | ん | Cr | ニ | Nb/Cb | モー | その他 | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30～0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 19:00 - 23:00 | 8:00 - 12:00 | - | ≤0.50 | - | 950℃ |
| 3 | ZG30Cr28Ni10 | - | 彼 | SCH17 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 8.00 - 11.00 | - | - | - | 1050℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050℃ |
| 5 | ZG30Cr28Ni16 | - | こんにちは。 | SCH18 | 0.20～0.50 | ≤2.00 | ≤2.00 | 26:00 - 30:00 | 14:00 - 18:00 | - | - | - | 1100℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | 香港 | SCH21 | 0.30～0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19:00 - 22:00 | - | ≤0.50 | - | 1100℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20～0.50 | ≤2.00 | ≤2.00 | 19:00 - 23:00 | 23.00 - 27.00 | - | - | - | 1100℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | 広島大学 | SCH20 | 0.35～0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35～0.70 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30～0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80～1.80 | ≤0.50 | - | 1100℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20～1.80 | ≤0.50 | - | 1100℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30～0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80～1.80 | ≤0.50 | - | 1050℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35～0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06～0.15 | 0.50～1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50～1.50 | ≤0.50 | - | 1050℃ |
| 15 | ZG45Cr12Ni60 | - | ハードウェア | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 10:00 - 14:00 | 58.00 - 62.00 | - | - | - | 1100℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35～0.75 | ≤2.00 | ≤2.00 | 15:00 - 19:00 | 64.00 - 68.00 | - | - | - | 1100℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05～0.25 | 0.50～1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25～0.35 | 0.50～1.50 | 0.50～1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | コ:48.0 - 52.0 | 1200℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35～0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | 幅:4.0～5.5 | 1200℃ |
