極端な温度用途にはどの耐熱鋼鋳物を選択する必要がありますか?

産業用熱処理分野やエネルギー機器分野では、 高クロムニッケル系（Cr25Ni20）耐熱鋳鋼 上記の持続的な環境で動作する場合、中クロム低ニッケルシリーズ (Cr18Ni8) 鋳物と比較して、優れた耐クリープ性と酸化安定性を示します。 1100℃ 。ファーネスローラー、ラジアントチューブ、熱処理治具などの重要なコンポーネント向け。 1000℃ 高クロムニッケル合金材料を選択すると、コンポーネントの耐用年数を延ばすことができます。 30%～50% 、計画外のダウンタイムの頻度とメンテナンスコストが大幅に削減されます。

2 つの主流間の技術的な位置付けの違い 耐熱鋳鋼

耐熱鋼鋳物は、合金系に基づいて、中クロム オーステナイト鋼と高クロム ニッケル オーステナイト鋼の 2 つの主要な分野に分類できます。それぞれに該当するシナリオがあり、 650℃～1200℃ コアの違いは、合金組成比、微細構造の安定性、および高温での機械的性能の劣化曲線に現れます。

中クロム低ニッケル シリーズ: コスト効率の高い高温ソリューション

Cr18Ni8 シリーズなどの代表的なグレードは、クロム含有量を制御します。 16%～20% ニッケル含有量は約 8%～12% 。このシステムにより構造強度が維持されます。 650℃～950℃ 固溶強化と限られた炭化物の析出により、さまざまな範囲に対応します。その利点には、制御可能な原材料コストと広い鋳造プロセスウィンドウが含まれ、比較的単純な炉ベースプレート、トレイ、および低温セクション炉ローラーの大量生産に適しています。

ただし、使用温度がそれを超える場合は、 1000℃ 、中クロム低ニッケル系鋳物のオーステナイト母材の安定性は低下し、σ 相と脆性炭化物の析出速度が加速されます。その結果、高温耐久強度が低下します。 40%以上 初期値からその後 500時間 。したがって、この材料は、断続的な操作、大きな温度変動、または主に中低温の作業条件に適しています。

高クロムニッケルシリーズ: 極度の高温下での性能ベンチマーク

Cr25Ni20 合金系に代表されるクロム含有量は、 24%～28% 、ニッケル含有量が以下に達する 18%～22% 炭化物の形態制御のためにニオブとタングステンが微量添加されています。クロム含有量が高いため、緻密な金属の形成が保証されます。 Cr2O3-Al2O3複合酸化物皮膜 表面上、成長率は 1100℃ 空気環境のみ 3分の1 中クロム系鋳物のもの。

高いニッケル比率により、高温でのオーステナイト相の安定性が大幅に向上し、σ相の析出が抑制され、鋳造クリープ破断寿命が 10,000時間 下 100MPa応力で1050℃ 条件。この材料は、連続焼鈍炉のラジアントチューブ、浸炭炉のファンインペラ、および高温度で稼働する工業用キルンライニングコンポーネントに最適です。 1200℃ .

重要業績評価指標の比較分析

実際の作業条件におけるこれら 2 つの材料の性能の違いを定量化するために、耐酸化性、高温強度、耐食性、プロセス適応性の 4 つの側面にわたって体系的な比較が行われます。

耐酸化性：高温寿命の決め手

高温空気環境における耐熱鋼鋳物の主な故障モードには、酸化スケールの剥離と基材の薄化が含まれます。 ASTM G54 等時性酸化試験データにより、 1100℃の空気中で200時間連続暴露 、高クロムニッケルシリーズ鋳物は、次のような酸化膜の厚さを維持します。 12～18マイクロメートル 一方、中クロム低ニッケルシリーズの鋳物では酸化皮膜が形成され、 35～50マイクロメートル 明らかな層状化と亀裂が見られる。

緻密な酸化膜形成のメカニズムは、高いクロム含有量によって可能になる連続 Cr2O3 層の優先形成にあり、ニッケル元素が酸化膜と基板の間の界面応力を軽減し、熱サイクル中の膜剥離を最小限に抑えます。頻繁に加熱と冷却のサイクルが行われる熱処理治具の場合、この特性により、酸化による重量損失率を低減できます。 60%以上 .

高温クリープと耐久強度: 定量化された耐荷重評価

クリープは、持続的な高温負荷条件下での耐熱鋼鋳物にとって最も致命的な破損モードを表します。 GB/T 2039 標準耐久強度テストでは、次のことが実証されています。

• 下 900℃/80MPa 条件、両方の材料が超過 50,000時間 性能の差異を最小限に抑えた破断時間。
• 下 1050℃/60MPa 中クロム低ニッケル系鋳物の破断時間は約 8,000時間 高クロムニッケル系鋳物は、 25,000時間以上 ;
• で 1100℃ 、中クロム低ニッケル系鋳物の耐久強度は工学用途には不十分になりますが、高クロムニッケル系鋳物は耐久強度を達成します。 15,000時間 破断寿命 40MPa ストレス。

この定量的データの相違は、ラジアント チューブやカンチレバー炉ローラーなどの重要な耐荷重コンポーネントの材料選択の境界を直接決定します。

微細構造の進化と故障メカニズムの違い

の高温性能 耐熱鋼鋳物 合金組成のみに依存するのではなく、長期使用中の微細構造の進化に大きく影響されます。同一の温度範囲内でのこれら 2 つの材料の相変態挙動は、基本的な違いを示します。

中クロム低ニッケルシリーズ：炭化物の粗大化とσ相脆化

内で 650℃～900℃ 中クロム低ニッケル系鋳物中の M₂₃C₆ 型炭化物は、オーステナイト粒界に沿って連続的に析出し、使用期間が長くなるにつれて徐々に粗大化します。粒界炭化物の体積分率は以下に達します 3%～5% その後 1,000時間 、粒界の凝集力が大幅に弱まります。

さらに重要なことに、粒界領域でのクロムと鉄の富化により脆性が生じやすくなります。 σ相（FeCr金属間化合物） 。間の硬度値 HV900～1100 、粒界に沿って網目構造に分散された σ 相は、次のような理由により室温衝撃靱性を低下させる可能性があります。 70%以上 、同時に高温可塑性が低下します。熱的および機械的衝撃を受ける炉コンポーネントの場合、σ 相脆化が耐用年数を制限する主なボトルネックとなります。

高クロムニッケルシリーズ: 安定したオーステナイトマトリックスと制御可能な析出相

ニッケル含有量が高いと、オーステナイト相領域が低温まで拡大し、σ 相形成速度が大幅に抑制されます。 Cr25Ni20 鋳造品では、その後でも 10,000時間 の 1050°C サービス中、σ 相の体積分率は引き続き以下で制御可能 0.5% .

この系の主な強化相は、微細な粒子サイズ ( 50～200ナノメートル ）、均一な分布、および分散強化メカニズムにより、M₂C₆ よりも大幅に低い粗大化率で高温強度が向上します。適切な溶体化処理と組み合わせる（ 1150℃～1200℃で2～4時間保持後、水焼入れ ）、鋳造品は使用開始時から最適化された炭化物分布状態を実現し、性能低下を遅らせます。

産業用途のシナリオと選択の決定ガイドライン

上で概説した性能の違いに基づいて、産業機器にこれら 2 つの耐熱鋼鋳造タイプを適用できる境界は比較的明確になりました。選択の決定では、動作温度、負荷特性、熱サイクル頻度、および予想される寿命要件を総合的に評価する必要があります。

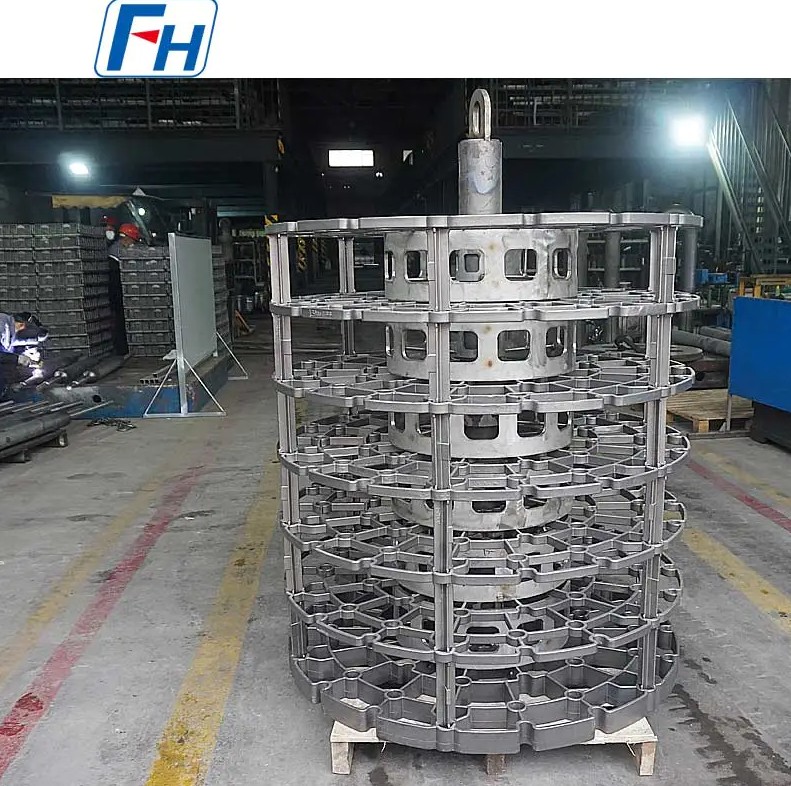

熱処理治具用途の代表的な比較例

自動車用ギア浸炭生産ラインのトレイとピラーを検討してください: 930℃浸炭雰囲気 、中クロム低ニッケルシリーズの治具は、約 8～12ヶ月 、粒界酸化による反り変形や亀裂を含む一次破損モードを伴います。高クロムニッケル系材料に切り替えると、同一条件下での寿命が延長されます。 18～24ヶ月 、変形低減率が超過 40% .

高クロムニッケル系鋳物は初期調達コストが高くなりますが、交換頻度、ダウンタイム損失、人件費維持費などを総合的に計算すると、 総ライフサイクルコストは実際に 25% ～ 35% 削減されます 。この経済的利点は、自動熱処理生産ラインを継続的に稼働させる場合に特に顕著になります。

品質管理と性能検証の必需品

材料の選択に関係なく、耐熱鋼鋳物の性能実現は厳格な品質管理システムにかかっています。次の検査項目は、鋳物が設計の動作条件要件を満たしていることを確認する重要なリンクを表しています。

化学組成と金属組織検査

分光分析により、クロム、ニッケル、炭素などの主要元素の偏差が確実に制御されます。 ±0.5% 、ニオブやタングステンなどの微量元素の添加が正確に維持されています。 ±0.1% 。金属組織検査では次のことに焦点を当てます。

• オーステナイト粒度グレード（通常必要な 3年生から6年生まで );
• 炭化物の分布形態と体積分率。
• 鋳造収縮気孔、過剰な介在物、またはその他の欠陥の存在。

高温性能検証試験

従来の室温引張試験に加えて、以下の高温検証項目を追加する必要があります。

1. 高温短時間引張試験（目標温度点： 800℃、950℃、1050℃ ）、降伏強度と引張強度の劣化曲線を測定します。
2. 耐久強度試験 (GB/T 2039 または ASTM E139 に従って実施)、目標温度および応力レベルでの破断時間データを取得。
3. 等時性酸化試験 ( 800℃～1100℃ 、すべての重さを量る 50時間 )、酸化速度曲線をプロットし、酸化速度定数を計算します。

重要な耐荷重コンポーネントの場合は、サンプリング比率を増やすことをお勧めします。 10%～20% 非破壊検査 (X線または超音波) の場合、内部欠陥の寸法が以下を超えないことを確認します。 5% の wall thickness.

技術開発の傾向と材料選択の推奨事項

工業炉がより高温、より長い連続運転サイクル、より複雑な雰囲気環境に向けて進化するにつれて、耐熱鋼鋳造技術は次のような発展傾向を示しています。

• マイクロアロイ設計 : Cr25Ni20 ベース組成に微量希土類元素 (Ce、La など) を添加すると、酸化膜粒子構造をさらに微細化することができ、 1100℃ 追加による酸化速度 15%～20% ;
• 方向性凝固と微粒子鋳造 ：凝固方向と冷却速度を制御して柱状晶の偏析を解消し、高温耐久強度を向上させます。 20%以上 ;
• 複合保護コーティングの相乗効果 : 鋳造表面にアルミナイドまたは MCrAlY コーティングを適用して、高クロム ニッケル合金基材を使用した二重層保護システムを作成し、最高使用温度を最高に引き上げます。 1250℃ .

エンドユーザーにとって、材料選択の決定は、単一コストの比較フレームワークを超えて、以下を中心とした評価モデルを確立する必要があります。 総ライフサイクルコスト (LCC) 。使用温度が以下を超える場合 1000℃ または年間稼働時間が超過する 6,000時間 、高クロムニッケルシリーズの総合的なコストパフォーマンスの利点 耐熱鋼鋳物 これは、長いサイクルで安定した設備運転を確保するための合理的な選択を表しています。
