適切な熱処理バスケットの選び方: あらゆる炉用途の材料、設計、ベスト プラクティス

材料の選択: 温度限界と耐用年数の決定

熱処理バスケットの材質は、高温環境における構造の完全性と熱伝導率を直接決定します。異なる合金組成は、異なる温度耐性範囲と耐食性能力に対応します。材料の選択を誤ると、急速な加熱/冷却サイクル中にバスケットの変形や亀裂が発生することがよくあります。

高温合金の重要な性能指標

高品質の熱処理バスケットには、通常、高温耐性と耐食性を備えた独自の合金が使用されています。これらの材料は、急速な加熱と冷却のサイクル中に構造の完全性を維持し、バスケットの変形による熱損失を防ぎます。高熱伝導性合金と精密鋳造プロセスを組み合わせて滑らかな表面を形成することで、均一な熱伝達を確保し、ホットスポットとコールドスポットを排除するための材料基盤となります。

一般的な動作条件と材料マッチングの推奨事項

積載効率とワーク保護を両立する構造設計

バスケットの構造設計には、荷重密度、熱伝導率の均一性、ワークピース支持の安定性のバランスが必要です。不適切なサポートのレイアウトまたは不十分な剛性は、ワークピースの変形とエネルギー消費の増加の主な原因です。

サポートシステムの正確なレイアウト

3D レーザー検査技術により、内部サポート ブロック間の間隔が確実に制御されます。 200mm ワークピースに均一な力を分散できるため、反りのリスクが大幅に軽減されます。不規則な形状のワークピースの場合、調整可能なトレイシステムにより、ワークピースの形状に応じて高さと傾斜角度を柔軟に調整でき、局所的な圧力による塑性変形を回避できます。

剛性強化と熱応力緩和

強化リブとインテリジェントなリリースジョイントを組み合わせることで、バスケットの全体的な剛性が向上し、熱サイクル中の材料の微小変位の制御が可能になります。この設計により、加熱/冷却プロセス中の完全に剛な拘束により熱応力が限界を超えることがなくなり、構造的な亀裂が回避されます。

炉タイプ適応のための構造変数

炉の種類が異なれば、バスケット構造に対する要件も明らかに異なります。

• ボックス型炉: 単一バッチの積載能力を最大化するために、積み重ねられたトレイ設計を強調します。
• プッシャー炉：ストレスボトム耐摩耗性とスムーズな押し込みを保証するガイド構造
• 真空炉: 熱放射デッドゾーンを減らすために高いシール面精度が必要

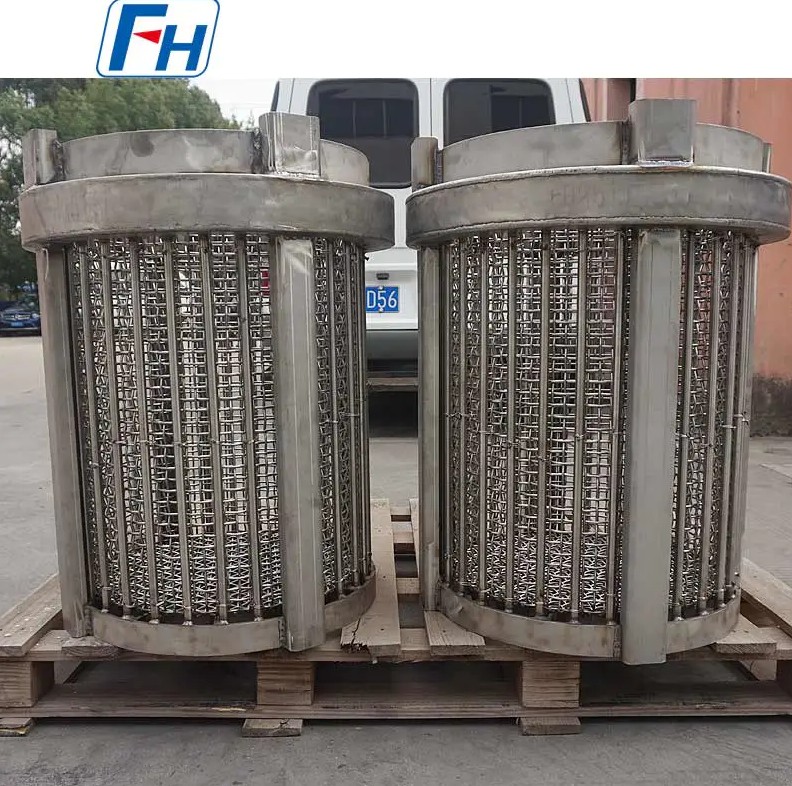

• ピット炉: バランスの取れた吊り上げを行うには、吊り上げ治具のインターフェイスと中心対称の構造が必要です
• ベル炉：雰囲気循環を確保するために円周方向に分散した通気孔に注目

熱効率の最適化: バスケットの設計からエネルギー削減まで

ワークピースと炉の熱エネルギーの間の伝導性の架け橋として、バスケットの設計は一般に認識されているよりも熱効率に大きな影響を与えます。材料と構造の二重の最適化により、大幅な省エネを達成できます。

熱伝導率と表面品質

インベストメント鋳造により得られた滑らかな表面を持つ高熱伝導率の合金材料を使用することで、数百℃の温度差下でも均一な熱流分布を維持します。この均一性により、炉内のホットスポットとコールドスポットの発生が直接減少し、その結果、ワークピースの加熱がより安定し、目標温度に到達するまでに必要な均熱時間が短縮されます。

積載密度と容量の向上

さまざまな炉タイプに最適化されたバスケット構造により、1 回の加熱プロセスにより多くのワークピースを収容できます。装填密度の増加は、単位時間あたりの熱処理出力の増加を意味し、各炉サイクルの固定エネルギーコストを償却します。この影響は、連続生産ラインで特に顕著です。

エネルギー削減の定量的検証

実験データによると、高効率を採用した後、 熱処理バスケットs 、全体的なエネルギー消費量は約 8%～12% 。この省エネ効果は、連続運転時の熱損失の累積効果がより顕著となる大規模連続生産ラインで特に顕著です。エネルギー節約は主に次の 3 つの側面から実現されます。

1. バスケットの変形による熱損失の低減
2. ワークがプロセス温度に達するまでの均熱時間を短縮
3. 負荷係数を改善してワークあたりのエネルギー消費配分を削減

オートメーションの統合: 最新の生産ライン向けの互換性設計

最新の連続熱処理生産ラインでは、バスケットと自動化システムの迅速かつ信頼性の高い統合が、効率的な生産を達成するための重要なリンクです。バスケットの設計では、機械的インターフェイス、データ追跡、および迅速な切り替え要件を積極的に考慮する必要があります。

モジュラークイックチェンジインターフェイス

標準化されたインターフェース設計を備えたバスケットは、数十秒以内に搬送システムおよび積載機構とインターフェースできます。このモジュラー設計により、ライン切り替え時間が大幅に短縮され、多品種、小バッチ生産モードでの設備利用率の向上が可能になります。

マシンビジョンと精密グリップ

バスケット表面に位置決め穴を確保し、視覚誘導ロボットアームと連携することで、ワークピースの正確なグリップと配置を実現できます。この一貫性により、各ワークピースの再現可能な位置決め精度が保証され、後続の熱処理プロセスパラメータを正確に制御するための基礎が築かれます。

データの相互接続とバッチのトレーサビリティ

RFIDや温度センサーをバスケット内に埋め込むことで、ワークのバッチ情報や温度履歴をリアルタイムに追跡できます。このデータは工場レベルの管理システムに直接アップロードされ、生産監視、品質トレーサビリティ、プロセスの最適化のためのデータ サポートを提供します。

マルチ炉対応調整機構

箱型炉、真空炉、または塩浴炉のいずれの場合でも、バスケットは調整可能なブラケットによってすぐに適合させることができます。この互換性設計により、炉タイプごとに個別のバスケットを構成するという在庫のプレッシャーが回避され、機器資産の多用途性が向上します。

ワークの変形防止：サポートと応力管理

高温環境におけるワークピースの変形は、主に不均一な支持や集中した熱応力によって引き起こされます。バスケットの設計では、正確なサポート レイアウトと熱プロセス制御を通じてこれらのリスクを軽減する必要があります。

サポートポイントの科学的分布

サポートブロックの間隔を制御する 200mm は検証済みの安全しきい値です。この間隔であれば、長尺ワークや薄肉ワークでも均一な支持力分布が得られ、自重や不均一な熱膨張による反りを防止します。

熱サイクルの閉ループ監視

インテリジェントな熱処理管理システムと連携して、温度と加熱/冷却速度の閉ループ制御により、熱応力が安全な範囲内に維持されます。リアルタイムのフィードバック メカニズムにより、異常な温度勾配が検出されたときにプロセス パラメーターをタイムリーに調整でき、応力の蓄積が限界を超えるのを防ぎます。

調整可能なトレイの適応性

ワーク形状に応じたトレイ高さ・傾斜角度調整機能により、シャフト部品から複雑な箱型キャビティまで、多様な積載ニーズに対応します。この適応性により、ワークピースを標準サポート レイアウトに押し込むことによって生じる点接触や局所的なへこみが軽減されます。

選択決定のフレームワーク: 要件から実装までの体系的なアプローチ

多様なプロセス要件と装置条件に直面して、体系的な選択決定フレームワークを確立することは、経験主義によって引き起こされるマッチングエラーを回避するのに役立ちます。

ステップ 1: プロセス制約を定義する

最高動作温度、熱媒体(大気/真空/塩浴)、温度均一性要件、生産サイクル時間を明確にします。これらのパラメータは、基本的な温度耐性や耐食性の要件を満たさない材料の選択肢を直接排除します。

ステップ 2: 荷重とワークの特性を評価する

典型的なワークピースの寸法、重量、形状の複雑さ、変形の感度を文書化します。高精度ワークの場合は、支持点間隔が以下の構造を優先してください。 200mm 調節可能なトレイ。

ステップ 3: オートメーションの互換性要件を確認する

生産ラインにロボット アームや MES システムが導入されている、または導入予定の場合は、バスケットに標準化された機械的インターフェイス、位置決め穴、およびデータ収集埋め込み機能があるかどうかを確認します。このステップを省略すると、後で改修コストが飛躍的に高くなります。

ステップ 4: 熱効率と経済性を検証する

同様の動作条件下でのエネルギー消費量の比較データを提供するようサプライヤーに依頼してください。省エネレンジを使用すると、 8%～12% ベースラインとして、地域のエネルギー価格と年間稼働時間を組み合わせて、回収期間を計算します。バスケットの予想耐用年数にわたるメンテナンスコストを同時に評価します。
