1.4848 窒化炉用空冷熱処理治具 | 窒化炉用空冷熱処理治具FH®

ブランド: FH®

認証: ISO9001、ISO14001

素材: 耐熱鋼

材料グレード: 1.4848

サイズ: 2000x1200x1200mm または図面に従ってカスタマイズ

最大動作温度: 1100℃

冷却方法: 空冷

MOQ: 2個

FH® 窒化炉熱処理治具は、窒化プロセスの「沈黙の守護者」です。設計の品質は、窒化ケースの均一性と再現性、さらには製造コストに直接反映されます。優れた窒化治具設計者は、流体力学 (大気の流れ)、材料科学 (耐窒化性)、および機械設計 (耐荷重と位置決め) の間で完璧なバランスを達成する必要があります。適切な耐窒化性材料 (AISI 314 など) を選択することと、十分な雰囲気の流れを確保することが、窒化治具設計を成功させる 2 つの基礎となります。

お問い合わせ

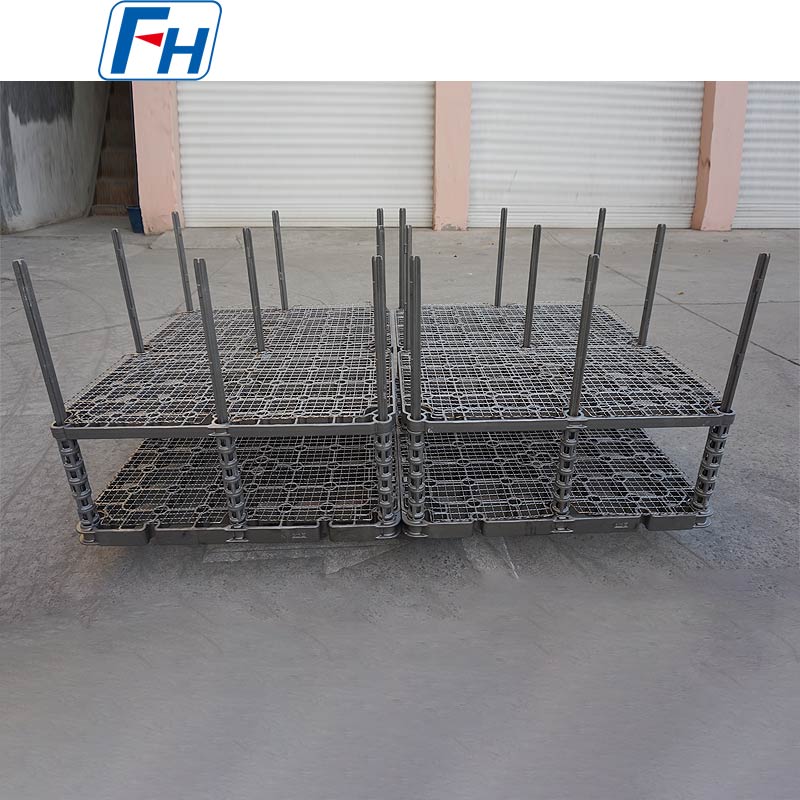

FH®窒化炉熱処理治具:

窒化炉熱処理治具は、ガス窒化やイオン (プラズマ) 窒化などのプロセス用に特別に設計された支持および固定装置です。中心的な設計原則は、炉の雰囲気を均一に循環させて安定した均一な窒化ケースを実現すると同時に、負荷容量を最大化し、ワークピースの歪みを最小限に抑えることです。

焼入れ治具とは異なり、窒化治具は激しい熱衝撃に耐える必要がありません。ただし、通常の長いプロセスサイクル (多くの場合、数十から数百時間) を通じて安定性を維持し、活性窒素雰囲気による腐食や水素脆化のリスクに耐える必要があります。

I. 主要な設計目標と課題

1. 大気流動性 (主な目標): 活性窒素含有ガス (NH₃、N₂、H₂ など) が各ワークピースを均一に取り囲むようにして、不均一な硬化深さやソフトスポットを引き起こす「デッドゾーン」を回避します。

2. 積載効率: ガスの流れを損なうことなく、バッチごとの負荷を最大化して部品ごとのコストを削減します。

3. ワークの歪みを防ぐ： ワークピース、特に細いロッドや薄肉部品を適切にサポートし、長時間の高温 (通常 480 ～ 580°C) 下での自重や相互の押し出しによる歪みを防ぎます。

4.「窒化」および水素脆化に対する耐性: 窒化雰囲気中で長期間使用すると、治具自体の表面に脆い窒化物層が形成され、繰り返し使用すると簡単に剥がれたり亀裂が入ったりする可能性があります。さらに、水素原子が材料中に拡散し、水素脆化を引き起こす可能性があります。

5. 清潔さとメンテナンス: 治具表面の酸化スケールや汚染物質は不純物を放出し、窒化プロセスを妨げる可能性があるため、治具は簡単に掃除できる必要があります。

II.主な種類と構造
1. 汎用の吊り下げラックおよびトレイ。
2. 専用治具;
3. イオン（プラズマ）窒化専用治具;
4. 大型コンポーネントサポートシステム。

Ⅲ．材質選定のポイント
窒化治具の材料の選択は重要です。間違った材料を使用すると消耗品となり、ワークピースを汚染する可能性もあります。

1. 理想的な材料特性:

優れた耐窒化性：窒化温度における窒素の溶解度が低く、厚く脆い化合物層を形成するのは容易ではありません。
高温強度と耐クリープ性: 長時間の高温下でも寸法安定性を維持します。
低い熱膨張係数：ワークとの熱膨張・熱収縮差によって生じる応力を軽減します。
水素脆化に対する優れた耐性。

2. 一般的に使用される材料:

オーステナイト系耐熱鋼: AISI 314 (25Cr-20ニ) や 330 (35Ni-18Cr) などが最適です。クロムとニッケルの含有量が高いため、保護酸化クロム (Cr₂O₃) 表面層が形成され、窒素原子の内部への拡散が効果的にブロックされ、その結果、非常に薄い自己窒化ケースと長い耐用年数が実現します。
ニッケルベースの合金: インコネル 600 など、優れた性能と非常に強い耐窒化性を備えていますが、高価です。重要な設備や長期間使用される設備に使用されます。

3. 避けるべき物質:

低炭素鋼/普通合金鋼: 急速に窒化して脆くなり、わずか数サイクルで亀裂が入って破損します。
マルテンサイト系ステンレス鋼: これも激しく窒化します。
銅および銅合金: 窒化はしませんが、高温強度が不足しており、大気を汚染する可能性があります。

材料グレード表:

耐熱鋼
/	GB	DIN	ASTM	JIS	化学成分(%)								最高動作温度
/	GB	DIN	ASTM	JIS	C	シ	ん	Cr	Ni	Nb/Cb	モー	その他	最高動作温度
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30～0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30～0.50	1.00 - 2.50	≤2.00	19:00 - 23:00	8:00 - 12:00	-	≤0.50	-	950℃
3	ZG30Cr28Ni10	-	彼	SCH17	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	8.00 - 11.00	-	-	-	1050℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30～0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050℃
5	ZG30Cr28Ni16	-	こんにちは。	SCH18	0.20～0.50	≤2.00	≤2.00	26:00 - 30:00	14.00 - 18.00	-	-	-	1100℃
6	ZG40Cr25Ni20Si2	1.4848	香港	SCH21	0.30～0.50	≤1.75	≤1.50	23.00 - 27.00	19:00 - 22:00	-	≤0.50	-	1100℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20～0.50	≤2.00	≤2.00	19:00 - 23:00	23.00 - 27.00	-	-	-	1100℃
8	ZG40Cr19Ni39	1.4865	広島大学	SCH20	0.35～0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0.35～0.70	≤2.00	≤2.00	15:00 - 19:00	33.00 - 37.00	-	≤0.50	-	1000℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30～0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80～1.80	≤0.50	-	1100℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30～0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20～1.80	≤0.50	-	1100℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30～0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80～1.80	≤0.50	-	1050℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35～0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06～0.15	0.50～1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50～1.50	≤0.50	-	1050℃
15	ZG45Cr12Ni60	-	ハードウェア	-	0.35～0.75	≤2.00	≤2.00	10:00 - 14:00	58.00 - 62.00	-	-	-	1100℃
16	ZG45Cr18Ni66	-	HX	-	0.35～0.75	≤2.00	≤2.00	15:00 - 19:00	64.00 - 68.00	-	-	-	1100℃
17	ZG1Cr28Co50	2.4778	-	-	0.05～0.25	0.50～1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	コ:48.0 - 52.0	1200℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25～0.35	0.50～1.50	0.50～1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	コ:48.0 - 52.0	1200℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35～0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	幅:4.0～5.5	1200℃
