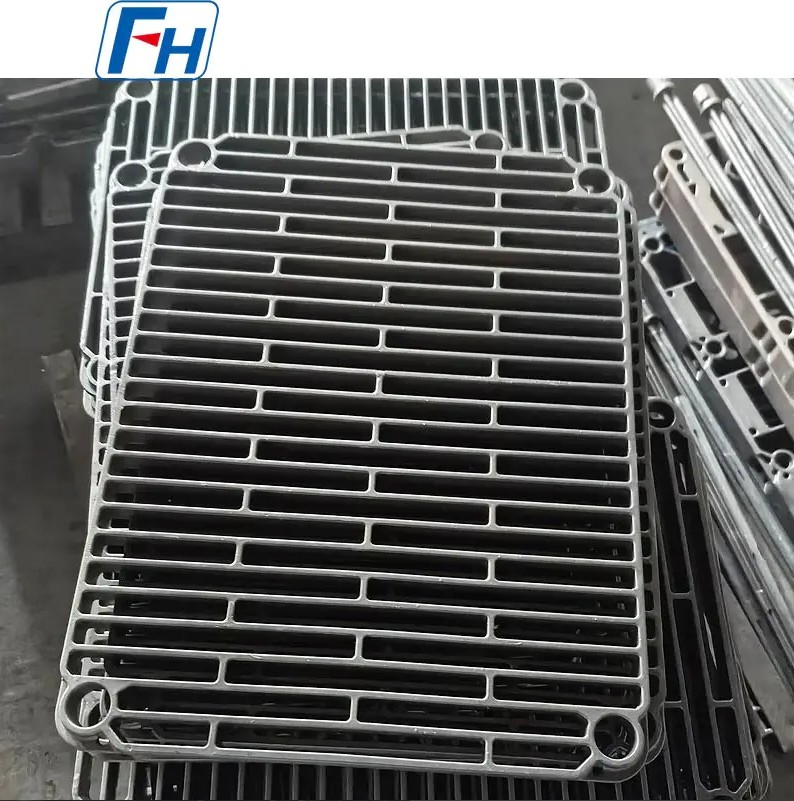

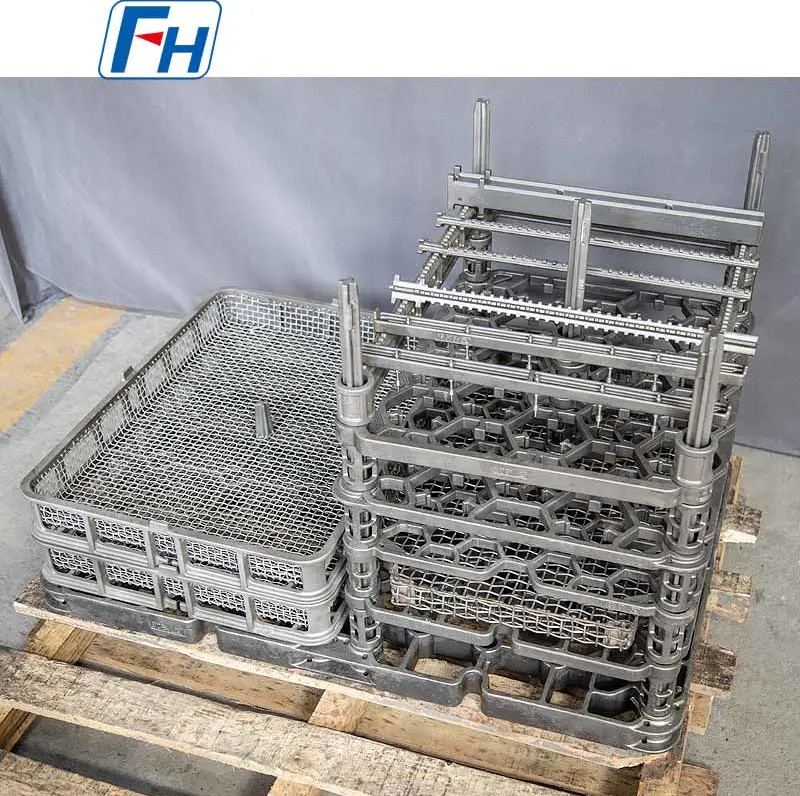

熱処理トレイが反ったり割れたりするのはなぜですか?

不均一な熱サイクル: 反りや亀裂の主な原因

炉制御熱電対は目標平均温度を確認できますが、チャンバー内の左右、上から下、前から後ろに大きな温度勾配が依然として存在する可能性があります。トレイがこれらの勾配によって加熱と冷却を繰り返すと、異なるゾーンが異なる速度で膨張および収縮し、累積的な熱応力が発生します。

連続熱処理炉では、炉ローラーの表面温度がわずか数分以内に約 200°C から 900°C 以上まで変動することがあります。熱処理トレイは、一般的な炉ローラーよりも 1 日にさらに多くのロードとアンロードのサイクルを受けるため、蓄積される熱衝撃はかなり大きくなります。局所的な応力が材料の降伏強度を超えると、トレイがたわんだり、ねじれたり、反ったりし始めます。応力が軽減されずに集中し続けると、破壊が起こります。

構造設計の欠陥: 行き場のない熱膨張

トレイが室温から 1,000°C まで加熱されると、線膨張は長さ 1 メートルあたり 10 mm ～ 15 mm に達することがあります。設計に膨張ギャップや柔軟な接続構造が組み込まれていない場合、熱膨張は逃がす経路がなく、応力が溶接接合部に直接蓄積され、最終的には亀裂が発生します。

壁の厚さも同様に重要です。メイントレイの壁は通常 8 mm ～ 20 mm の範囲です。薄すぎる壁は強度が不足し、急速に酸化します。壁が厚すぎると、熱質量が増加し、加熱サイクルが長くなり、熱応力が強化されます。経験的データによると、壁厚が 2 mm 増加するごとに、トレイの重量は約 15% 増加しますが、高温クリープ寿命はわずか約 5% しか改善されません。したがって、構造強度と熱効率のバランスを最適化することが不可欠です。

リブのレイアウトでは、ハニカム構造により、従来の放射状リブと比較してトレイの剛性が 40% 以上向上し、同時に重量が軽減され、炉のガス循環が改善され、ワー​​クピースの温度均一性が ±5°C 以内に維持されます。高価なローラー表面への損傷を防ぐために、ボトムトラックの硬度はファーネスローラーの硬度よりも 30 ～ 50 HBW 低くする必要があります。

材料の選択が間違っている: 高温での性能が急速に低下する

通常の炭素鋼トレイは、900°C を超えると強度と耐酸化性が急速に低下します。グレード 1.4848、1.4849、2.4879、SCH13 などの耐熱合金鋼鋳物には、通常 10% ～ 30% のクロムとニッケルとモリブデンが添加されており、安定したオーステナイトまたはオーステナイト - フェライトの微細構造を形成します。これにより、トレイは 900°C ～ 1,150°C の環境でも確実に動作し、通常の炭素鋼トレイよりも 3 ～ 5 倍長い耐用年数を実現します。

クロムは表面に緻密な Cr2O3 酸化膜を形成し、酸素のさらなる拡散を阻止し、高温酸化と熱疲労亀裂の発生を遅らせます。さらに、鋳造プロセスからの残留応力を軽減するための焼きならしや焼き戻しが行われていない鋳物は、既存の残留応力の上に運転時の熱応力が積み重なるため、より早く亀裂が発生し始めます。

運用およびメンテナンスのエラー: 隠れた障害の促進要因

材料を正しく選択し、適切な構造設計を行ったとしても、不適切な操作方法を使用すると、トレイの寿命が大幅に短くなる可能性があります。最も一般的な現場レベルの管理ギャップには次のものがあります。

• 01 単一のトレイに定格設計容量の 85% を超える負荷がかかると、局所的な応力集中が生じ、早期の変形が始まります。
• 02 材料の最大定格使用温度よりも 50°C 未満低い実際の温度で動作するため、偶発的な過熱イベントに対する安全マージンが残されていません。
• 03 位置がずれている伝達機構 (プッシャー ロッド、プッシャー ヘッド、ハンドラー ヘッド) は、継続的に横方向の力を加え、時間の経過とともに摩耗と歪みを加速させます。
• 04 500 炉サイクルごとの包括的な寸法検査を省略します。限界寸法変形がすでに 3 mm を超えている場合は使用を継続してください。
• 05 不均一な急冷によりワークとトレイの間に急激な温度勾配が生じ、急激な熱衝撃が発生します。

トレイの交換が必要かどうかを判断する方法

トレイの検査では、平面度、直角度、全体的な比例の完全性の 3 つの次元に焦点を当てる必要があります。トレイは、幅と長さの両方にわたって平らで水平な状態を保つ必要があります。たわみ、曲がり、反り、ねじれはすべて、炉内での材料のスムーズな取り扱いを妨げ、予期しない機器の停止を引き起こす可能性があります。

直角度は、四隅に大工用の四角を当てて確認するのが最も効果的です。直角でない状態が発生すると、炉搬送システムにトラッキングの問題が発生し、二次的な障害が連鎖的に発生する可能性があります。元の寸法公差を逸脱する大きな膨らみや大きな破損が見られるトレイは、修理して再利用するのではなく、直ちに使用を中止する必要があります。

夏または冬に予定されている炉のメンテナンス停止にトレイ検査を組み込むことは、このプロセスを制度化し、コストのかかる生産中断に発展する前に問題を発見する現実的な方法です。

トレイの耐用年数を延ばすための中心的な戦略

材料レベルでは、焼きならしと焼き戻しをすでに行った耐熱合金鋳物を指定することで、トレイが使用開始される前に残留鋳造応力を除去します。構造レベルでは、ハニカムリブ、フレキシブルジョイント、適切な膨張ギャップを通じて熱膨張補償を設計に確実に組み込むことで、応力を集中させるのではなく分散させます。プロセスレベルでは、段階的な加熱と冷却によって熱衝撃が軽減されます。油焼入れは水焼入れよりも大幅に低い熱応力を生成しますが、空気焼入れは最大硬度よりも歪み制御が重要な用途に適しています。
