Apr 17, 2026 選択時 耐熱鋼鋳物 工業炉用、 基本原則は、まず最高動作温度を決定し、次に炉の雰囲気と負荷条件を評価し、最後に対応するグレードの化学組成と微細構造の安定性を一致させることです。 。具体的には、動作温度が 850°C 未満の場合は、低ニッケル高クロム鋼 (ZG30Cr18Si2 など) を選択できます。 850°C ～ 1050°Cの中温範囲では、HK シリーズ (25Cr-20Ni) または窒素強化改質グレードを使用する必要があります。 1050°Cを超える高温域や浸炭雰囲気では、十分な耐クリープ性と耐浸炭性を確保するために、HPシリーズ（25Cr-35Ni）またはニオブ含有変性HP-Nbを採用する必要があります。不適切な材料の選択は、酸化物スケールの剥離や炉の閉塞、650℃～900℃の範囲でのσ相析出による部品の脆化や破壊、浸炭雰囲気での壊滅的な炭素腐食などの直接的な影響につながります。
工業炉内のコンポーネントの実際の温度は、通常、ワーク温度より 50°C ～ 150°C 高く、熱源の種類 (重油、ガス、電気) が温度分布の均一性に直接影響します。耐熱鋼の性能低下は直線的ではなく、次のような臨界閾値点を示します。
| グレードシリーズ | 代表的な構成 | 最高使用温度 | 主な制限事項 |
|---|---|---|---|
| HF(19Cr-9Ni) | Cr 18-23%、Ni 8-12% | 870℃ | 応力の低いサポートコンポーネントにのみ適しています |
| HH(25Cr-12Ni) | Cr 24-28%、Ni 11-14% | 1100℃ | タイプ 1 は部分フェライトを含み、高温延性は良好ですが、クリープ強度が低いです。タイプ 2 は完全にオーステナイト系で強度が高いですが、σ 相脆化に対する保護が必要です |
| HK(25Cr-20Ni) | Cr 23-27%、Ni 19-22% | 1150°C | クリープ強度と破断強度が良好で、アンモニア改質装置やエチレン分解炉のチューブに適しています。 |
| HP (25Cr-35Ni) | Cr 24-28%、Ni 33-37% | 1100℃ | 高ニッケルによりオーステナイトが安定化し、優れた耐浸炭性と熱サイクル性能が得られます。 |
| HP-Nb (修正) | Cr 24-28%、Ni 33-36%、Nb 0.8-1.2% | 1100℃ | ニオブの添加により、長期クリープ強度、延性、溶接性が大幅に向上します |
| HU (17Cr-39Ni) | Cr 17-21%、Ni 37-41% | 1150°C | 最高の耐浸炭性と耐酸化性があるが、クリープ強度は比較的低い |
工業炉の雰囲気は酸化雰囲気、還元雰囲気、中性雰囲気、硫黄雰囲気、浸炭雰囲気、真空雰囲気の6種類に分類されます。雰囲気の種類は、合金元素の故障モードを直接決定します。
クロムは、すべての耐熱合金の耐酸化性の基礎元素です。形成される Cr₂O₃ 保護膜は、酸化雰囲気では非常に重要です。ただし、 水蒸気は高鉄合金の酸化を著しく促進します 、高ニッケル合金への影響は比較的少ないです。硫黄含有雰囲気では、硫化物が酸化皮膜に浸透し、「硫化酸化」相乗腐食を引き起こします。このような場合には、HKシリーズに比べて耐硫化性に優れた高クロム・低ニッケルのHLシリーズ（29Cr-20Ni）を選定してください。
浸炭雰囲気 (メタンやプロパンの分解環境など) では、炭素原子が鋼のマトリックスに浸透して脆い炭化物を形成します。炭素含有量が 2% を超えると、ほとんどの耐熱合金は室温で延性を完全に失います。 HP シリーズは、ニッケル含有量が高い (33% ～ 37%) ため、炭素の最大溶解度が低下し、浸炭炉コンポーネントに最適な選択肢となります。より深刻な「メタルダスティング」（約 600°C で発生する壊滅的な炭素腐食）の場合、RA333 や鋳造グレードの Supertherm などの高ニッケル合金が最高のパフォーマンスを発揮する一方、この環境では RA330 および 801H のパフォーマンスが大幅に低下することが経験からわかっています。
水素または分解アンモニア雰囲気では、脱炭脆化を防止する必要があります。適度な炭素含有量（0.35% ～ 0.50%）と安定した炭化物形成元素（Nb、W など）を含むグレードを選択する必要があります。改良 HP-Nb グレードでは、ニオブが炭素とともに NbC を形成し、粒界でのクロムの消耗を防ぎ、水素脆化を抑制します。
の故障モード 耐熱鋼鋳物 工業炉内の温度は温度と雰囲気だけでなく、負荷の種類にも密接に関係しています。
ISO 204:2018 規格では、長期間静的荷重がかかるコンポーネント (炉心管やハンガーなど) について、800°C および 100 MPa の応力で、クリープ破断時間が 100,000 時間を超える必要があると規定しています。 HP40 (25Cr-35Ni) は、ニッケル含有量が高くオーステナイトマトリックスを安定化し、微細な M23C6 炭化物の分散を促進するため、900°C で HK40 よりも大幅に高い破断強度を示します。 50 MPa の応力で使用温度が 950°C に上昇する場合、インコネル 617 などのニッケル基合金には 50,000 時間以上の破断寿命が必要ですが、この点では鉄基耐熱鋼ではほとんど要件を満たすことができません。
頻繁な起動/停止サイクルや温度変動が発生するコンポーネント (熱処理トレイやラジアント チューブなど) の場合、熱疲労が主な故障モードになります。 20°C から 800°C までの 1,000 回の熱サイクルを通じて、亀裂の成長速度を評価できます。 HH タイプ 1 は、部分的なフェライト含有量により、そのような条件下では完全にオーステナイト系のタイプ 2 よりも優れた延性を示します。一方、HT シリーズ (15Cr-35Ni) は、ニッケル含有量が高いため、最高の耐熱衝撃性を備えており、酸化条件では 1150°C、還元条件では 1100°C まで動作できます。
セメントロータリーキルンやペレットシャフト炉などの材料侵食を伴う環境では、耐熱性をベースに耐摩耗性を高める必要があります。 ZG40Cr25Ni20 の場合、炭素含有量を 0.40% ～ 0.50% に増やすか、微量のモリブデン (0.5% ～ 1.0%) を添加して硬質炭化物を形成できます。セメントキルンライニングで普通の炭素鋼を ZG40Cr25Ni20 に置き換えたところ、耐用年数は 6 か月から 3 年に延長され、適切な材料の選択が耐用年数に飛躍的な改善をもたらすことを十分に実証しました。
耐熱鋳鋼の成分規格には、主要な世界標準体系間で体系的な違いがあります。これらの違いを理解することは、材料を正確に選択するのに役立ちます。
GB/T 8492-2014 で指定されている ZG40Cr25Ni20 は ASTM A297 の HK40 に相当しますが、最小ニッケル含有量がわずかに低くなります (18% ～ 21% 対 19% ～ 22%)。中国の規格では、ニッケル含有量の減少による性能損失を、窒素 (N、0.15% ～ 0.25%) および希土類 (RE) 元素を添加することで補い、コストを管理する傾向があります。例えば、ZG35Cr24Ni7SiNは、窒素固溶強化により1050℃でHK40に近い高温強度を実現しながら、材料コストを約15～20％削減できます。
従来の HP グレード (Cr 24% ～ 28%、Ni 33% ～ 37%) は、いくつかの改良されたブランチに進化しました。
組成の偏差 耐熱鋼鋳物 パフォーマンスに大きく影響します。たとえば、シリコン含有量が 3% を超えると、耐酸化性は向上しますが、室温での靱性が大幅に低下します。炭素含有量が0.50%を超えると高温脆化が促進されます。工学実務では、誤差を ±0.01% 以内に制御して、組成試験に発光分光分析 (OES) または誘導結合プラズマ (ICP) を使用することを推奨しています。重要なコンポーネントについては、500 時間の酸化試験 (GB/T 13303-2020) も必要で、平均酸化速度 V = (g₂ - g₁) / (S · t) (単位は g/m²・h) を計算します。
最終的な材料選択の決定は、材料単価を超えて、完全なライフサイクルコスト (LCC) を計算する必要があります。石油化学エチレン分解炉のラジアントチューブを例にとります。
1095°C ～ 1205°C の超高温範囲では、HL、HU、HX などの鉄ニッケル基合金は初期コストが高くなりますが、ダウンタイムの頻度とメンテナンスの手間が軽減されるため、多くの場合、材料コストの差は 18 か月以内に回収されます。したがって、 工業炉用耐熱鋼選びの本質は、「温度」「雰囲気」「負荷」「寿命」「コスト」の5つのバランスを最適化することです。 単に単一の指標の極端さを追求するのではなく、
Recent Post
Wed 07, 2026
Mon 07, 2026
Thu 07, 2026 カテゴリ: コンクリートミキサーの摩耗部品 著者: FH® アロイテクノロジー 会社名: 無錫順騰方湖合金技術有限公司 対象市場: 米国 / ヨーロッパ / グローバル B2B バイヤー コンクリートミキサー摩耗ブレード ガイド |種類、素材、メリット コンクリートミキサーは、最も厳しい産業条件の下で動作します。毎日、セ...

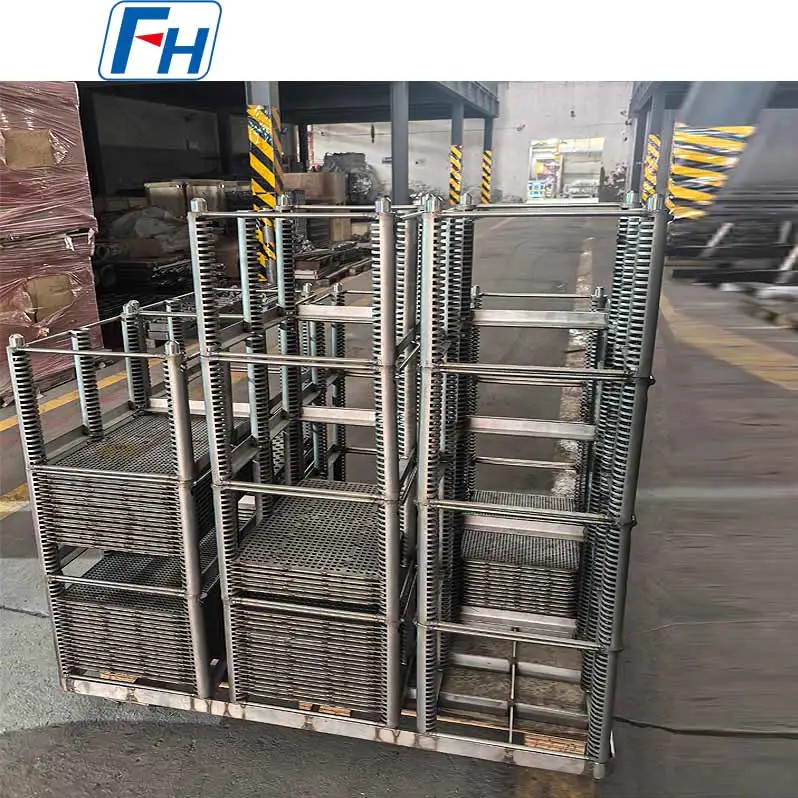

READ MORE通常の産業上の任務では、鋳造耐熱合金熱処理治具は通常耐久性があります。 300 ～ 600 熱サイクル 、またはおおよそ 2年から5年 サイクル頻度、炉の雰囲気、負荷パターンによって異なります。真のライフサイクルコストは購入価格だけではありません。初期コスト、交換頻度に単価を掛けたもの、大型または劣化した器具によって消費される余分なエネルギー、メンテナンスの労力、器具の故障によって発生するスクラップの合計です。初期価格は高くなりますが、サイクル寿命が長く、荷重の安定性が優れている治具は、ほとんどの場合、2 ～ 3 年の期間で処理部品あたり...
