熱処理トレイが工業炉の効率と耐用年数を最大化する仕組み

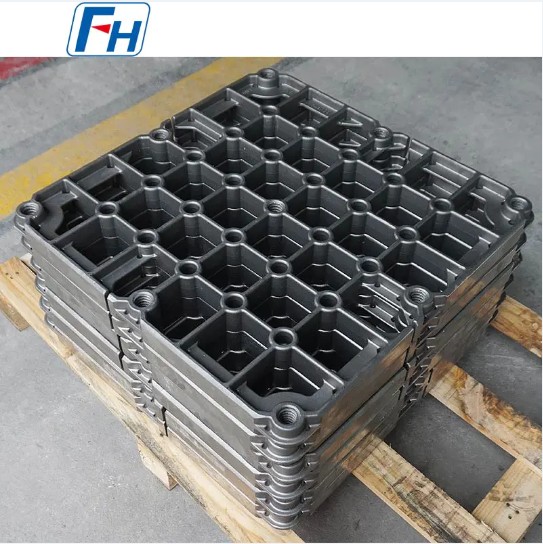

熱処理トレイ 工業用熱処理炉で、加熱、焼入れ、焼き戻し、その他の熱プロセス中にワークピースを保持するために使用される中核的な工具コンポーネントです。材料の選択、構造設計、製造プロセスは、熱処理の品質、生産効率、装置の耐用年数に直接影響します。 高級耐熱合金鋼（1.4848、1.4849、2.4879、SCH13など）で製造されたカスタムメイドのトレイは、900℃～1150℃の高温環境でも長期間安定して動作し、通常の炭素鋼トレイと比較して3～5倍の長寿命を実現します。 。これらのトレイは、精密金属加工、航空宇宙、自動車製造などの分野で不可欠なキー機器です。

熱処理トレイの機能的位置付けと応用シナリオ

熱処理トレイは、耐荷重、位置決め、熱伝達という工業炉の 3 つの中心的な機能を果たします。炉のタイプとプロセス要件に応じて、トレイは複数のタイプに分類でき、それぞれが特定の用途シナリオに合わせて構造的に最適化されています。

炉分類別の主なトレイの種類

• ウェル型炉ベーストレイ : 井戸型/ピット炉の底部支持に使用され、大きな垂直荷重に耐え、通常は放射状のリブ構造を特徴とします。
• ローラーハーストレイ : 連続ローラーハース炉に使用され、底部に炉ローラーに合わせてトラックまたは溝があり、連続搬送が可能です。
• ボックス型トレイ : バッチタイプのボックス炉に適しており、フォークリフトでの積み降ろしが容易な長方形の平坦または格子構造がほとんどです。
• 連続炉用トラック型トレー : 自動化された連続生産ラインで使用され、プッシャーまたはコンベヤチェーンと連携してバッチ自動処理を実現します。
• 多目的炉用ユニバーサルトレイ ：複数の炉種に対応、高度に標準化された構造で、小～中バッチ多品種生産に最適

代表的な応用分野

材料選定のポイント：耐熱合金鋼の性能比較

材料の選択 熱処理トレイ 性能と耐用年数を決定する主な要因です。合金組成が異なると、独特の高温性能と機械的特性が得られます。

一般的に使用される耐熱合金材料の特性

材料選択の基本原則 : クロムは表面に緻密な Cr₂O₃ 保護膜を形成し、マトリックスへの炭素原子の侵入を効果的に防ぐため、浸炭雰囲気で動作するトレイでは高クロムニッケル合金 (1.4848、1.4849 など) を優先する必要があります。純粋な酸化雰囲気では、コストを制御するためにニッケル含有量を適切に減らすことができますが、耐酸化性を維持するにはクロム含有量を 20% 以上に維持する必要があります。

構造設計の要点: 耐用年数に影響を与える主な要素

熱処理トレイの構造設計では、耐荷重能力、熱均一性、熱応力緩和のバランスをとる必要があります。不適切な構造は、トレイの早期破損 (変形、亀裂、クリープ崩壊) の主な原因です。

構造最適化の 5 つの中核要素

1. 肉厚設計 : メイントレイの壁の厚さは通常 8mm ～ 20mm の範囲です。薄すぎると強度が不足し、過度の酸化が発生します。厚すぎると熱容量が増加し、加熱サイクルが長くなり、熱応力が強化されます。 実験データによると、壁厚が 2mm 増加するごとに、トレイの重量は約 15% 増加しますが、高温クリープ寿命は約 5% しか改善されません。 、強度と熱効率の間の最適化が必要です。
2. リブレイアウト : 放射状またはハニカムリブが一般的なデザインです。ハニカム構造により、重量を軽減しながら剛性が 40% 以上向上し、炉内のガス循環が促進され、ワー​​クピースの温度均一性が ±5°C 以内に制御されます。
3. 熱膨張補償 : トレイが室温から 1000°C まで加熱されると、線膨張は 10mm ～ 15mm (長さ 1 メートルあたり) に達することがあります。拡張ギャップや柔軟な接続構造は設計時に確保する必要があります。熱応力集中による溶接割れの原因となります。
4. ボトムトラックのデザイン : ローラーハーストレイの下部トラックは炉のローラーと正確に一致する必要があります。高価なローラー表面の損傷を避けるために、トラックの硬度はファーネスローラーよりも 30 ～ 50HBW 低くする必要があります。トラックの間隔は通常、トレイの長さと耐荷重に基づいて計算され、300mm ～ 600mm です。
5. 構造の積み重ねと位置決め : 多層スタッキング用のトレイには、スタッキングの垂直偏差が 2mm/m を超えないように位置決めボスまたはガイド ピラーを備え、転倒を防止し、炉のガス流路を確保する必要があります。

製造プロセスと品質管理

熱処理トレイの製造には、精密鋳造、溶接、または鍛造プロセスが含まれます。各段階での品質管理は、最終製品の信頼性と耐用年数に直接影響します。

精密鋳造プロセスの利点

多数のリブや開放構造を特徴とする複雑な形状のトレイの場合は、精密鋳造 (インベストメント鋳造または砂型鋳造) が推奨されるプロセスです。キャストトレイは、最大 70% 以上の材料利用率、均一な内部構造、溶接熱影響部のないニアネットシェイプ成形を可能にします。 真空溶解および方向性凝固技術を使用した鋳造トレイは、溶接構造よりも 25% ～ 35% 高い高温破断強度を示します。 、特に高負荷の連続動作環境に適しています。

溶接構造物の工程管理

溶接トレイは大型または超大型仕様（単体重量500kgを超える）に適しています。溶接には母材に合わせた耐熱溶加材を使用し、入熱を厳密に管理する必要があります。 溶接残留応力を除去し、耐食性を回復するには、1050°C ～ 1100°C での溶接後の溶体化処理が必須です。 。溶接の品質は、溶融の欠如、気孔、その他の欠陥がないことを確認するために、放射線検査 (RT) または超音波検査 (UT) によって検証する必要があります。

品質検査基準

• 化学組成分析: 材料規格 (DIN、ASTM、GB 規格など) への準拠を保証するための合金元素含有量の分光計検出
• 機械的特性試験: 室温および高温の引張試験、材料の強度指標を確認するための硬さ試験
• 寸法精度検査: 三次元測定機 (CMM) による重要な適合寸法の検出。公差は通常 ±1mm 以内に制御されます。
• 表面品質検査: 亀裂、砂穴、その他の表面欠陥がないことを確認するための目視および浸透探傷試験 (PT)
• マネジメントシステム認証：ISO9001品質マネジメントシステムおよびISO14001環境マネジメントシステム認証を取得し、完全なプロセストレーサビリティを確保

耐用年数の延長とメンテナンス戦略

最高品質の材料とプロセスを使用しても、熱処理トレイは過酷な動作条件下では耐用年数が限られています。科学的なメンテナンス戦略により、平均耐用年数を 30% ～ 50% 延ばすことができます。

一般的な故障モードと予防策

日常メンテナンスのベストプラクティス

• 負荷制御 : 局所的な応力集中による早期変形を避けるため、単一トレイの荷重は設計荷重の 85% を超えてはなりません。
• 温度管理 : 実際の動作温度は、偶発的な過熱に対する安全マージンを確保するために、材料の最大使用温度より少なくとも 50°C 低くする必要があります。
• 定期点検 : 500 炉サイクルごとに包括的な検査を実施し、重要な寸法の変形を測定します。変形が3mmを超える場合は使用を中止してください。
• 表面の洗浄 ：付着した酸化スケールや浸炭層を速やかに除去し、局部的な腐食の促進やワーク表面の汚染を防ぎます。
• ローテーションの使用法 : トレイローテーションシステムを確立し、個々のトレイが長期間連続して高負荷で動作するのを防ぎ、全体の摩耗のバランスをとります

カスタマイズされた設計: 特定のプロセス要件に適合

標準化されたトレイは多用途性と経済性を提供しますが、カスタマイズされた設計により、特定のプロセス シナリオにおける熱処理の品質と生産効率を大幅に向上させることができます。

カスタマイズされたトレイが必要な場合

カスタマイズされた 熱処理トレイ 次の状況が発生した場合に推奨されます。

• ワークピースが特殊な形状（長いシャフト、薄肉部品、異形など）で、標準トレイ上に安定して配置できない、または衝突による損傷の危険がある
• プロセスでは厳密な温度均一性（航空宇宙部品の場合は±3°Cなど）が必要であり、最適化されたトレイ換気構造が必要です
• 既存のトレイの耐用年数が短すぎるため、頻繁に交換するとダウンタイムの損失が発生し、カスタマイズの増分コストを超えてしまいます。
• 自動化された生産ラインには、ロボットアームや搬送システムと正確に連携するトレイが必要です
• 高付加価値製品には非常に高い表面品質要件があり、トレイの接触跡を避ける必要があります

カスタム設計の主要な入力パラメータ

プロフェッショナルなトレイのカスタム設計では、ユーザーは次の技術パラメータを提供する必要があります。 炉の種類と有効作業ゾーンの寸法、最大動作温度と温度均一性の要件、炉に装填されたワークピースの単体重量と総重量、プロセス雰囲気の種類（酸化/浸炭/窒化/真空）、ロード/アンロード方法（手動/フォークリフト/ロボットアーム）、予想耐用年数目標 。これらのパラメータに基づいて、エンジニアは有限要素解析 (FEA) を使用して、熱応力および機械応力分布をシミュレーションし、構造を最適化し、耐用年数を予測できます。
