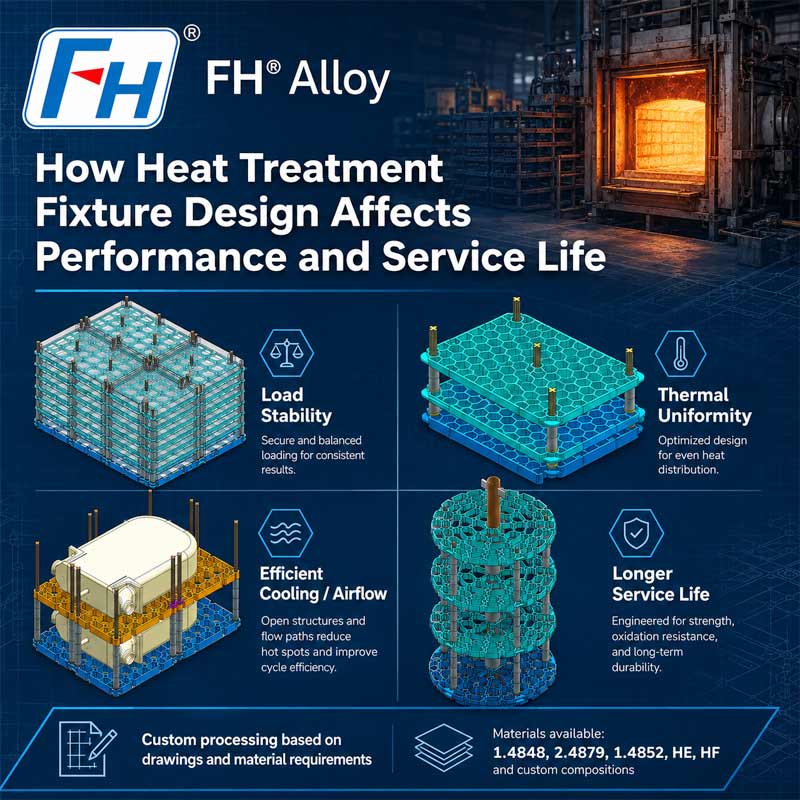

熱処理治具の設計が性能と耐用年数に与える影響

製造時には適切な材料を選択することが重要です 熱処理治具 , しかし、材料のグレードだけで器具の寿命が決まるわけではありません。
同じ合金で作られた 2 つの治具は、次の場合にまったく異なる性能を発揮する可能性があります。

• 構造幾何学

• 負荷分散

• サポートポイント

• 熱膨張代

• 切片の厚さ

• 溶接レイアウト

• 積載方法


は異なります。
高温では、炉の固定具は膨張、収縮、加熱、冷却を繰り返しながら機械的負荷に耐える必要があります。
このため、優れた熱処理治具の設計では、構造強度、高温安定性、炉効率、取り扱い要件、耐用年数のバランスが取れている必要があります。
FH® Alloy は、顧客の図面と実際の炉の動作条件に従って、カスタマイズされた熱処理バスケット、トレイ、ラック、炉設備を製造します。

高温下で治具の設計が重要な理由
室温では、治具は硬く機械的に強いように見える場合があります。
しかし、工業炉内では状況が変わります。
高温により材料の強度が低下し、以下のリスクが増加する可能性があります。

• クリープ変形

• たるみ

• 反り

• 熱疲労

• ひび割れ

• 寸法精度の低下


最初の数回の炉サイクルでは良好に機能した設計でも、繰り返し使用すると徐々にその形状が失われる可能性があります。
このため、エンジニアは室温負荷条件下だけでなく、実際の動作温度下で治具の性能を評価する必要があります。

1. 負荷分散は治具設計の基礎です
設計上の最も重要な考慮事項の 1 つは、ワークピースの荷重が治具を介してどのように伝達されるかです。
荷重の分散が不十分だと、少数の領域のみに集中した応力が発生する可能性があります。
典型的な結果は次のとおりです。

• 局所的な曲げ

• ひび割れた角

• たるみ cross members

• 支点付近の変形


より良い設計では、複数の構造部材に総荷重が分散されます。
たとえば、重いコンポーネントを 1 本の細いビームに置く代わりに、固定具は荷重をより均等に分散するために複数の強化されたサポートを使用する場合があります。
設計者は次のことを考慮する必要があります。

• ワーク1個あたりの重量

• 総バッチ重量

• 治具自重

• 重心の位置

• 支持点間の距離


荷重を正しく分散すると、長期にわたる高温変形を大幅に軽減できます。

2. 支点の位置はワークの変形に影響を与える可能性があります
器具の設計は器具自体に影響を与えるだけではありません。
また、ワークピースの寸法安定性に影響を与える可能性があります。
支持点の位置が正しくないと、コンポーネントの自重が適切に支えられないため、加熱中にコンポーネントが変形する可能性があります。

精密コンポーネントの場合、サポートの手配では次のことを考慮する必要があります。

• 部品の形状

• 重要な寸法領域

• 薄いセクションまたはサポートされていないセクション

• 重心

• 熱膨張方向


サポート ポイントを追加することが必ずしも良いとは限りません。
剛性の接触点が多すぎると、熱膨張が制限され、追加の応力が発生する可能性があります。
目的は、安定的かつ制御されたサポートを提供することです。

3. 熱膨張を設計に組み込む必要がある
すべての金属製器具は加熱すると膨張し、冷却すると収縮します。
この動きを無視すると、熱サイクルが繰り返されることで内部応力が発生する可能性があります。
一般的な問題には次のようなものがあります。

• 歪んだフレーム

• 溶接部のひび割れ

• 位置決めピンが曲がっている

• スタッキングポイントの位置がずれている


優れた高温器具設計には次のものが含まれます。

• 拡張クリアランス

• スライドサポート機能

• 柔軟な接続

• 重要ではない領域における制約の軽減


正確な解決策は、治具の形状と炉のプロセスによって異なります。
熱膨張許容値は、大型の固定具や長い構造部材の場合に特に重要になります。

4. 断面形状は高温強度に影響します
厚さを増やすと剛性が向上しますが、すべてのコンポーネントを重くすることが必ずしも最適な解決策であるとは限りません。
重い器具は次のようなデメリットも生み出します。

• 材料費が高くなる

• より大きな熱質量

• 暖房に必要なエネルギーが増える

• 炉の有効積載量の削減


単に厚さを増やすのではなく、エンジニアは構造幾何学によって強度を向上させることができます。
例としては次のものが挙げられます。

• 補強リブ

• クロスブレース

• ボックス型構造

• 戦略的サポート拠点

• 最適化されたグリッドパターン


優れたエンジニアリングは、最小限の実用的な治具質量で必要な強度を達成することを目指しています。

5. オープンエリアは暖房効率に影響を与える
熱処理治具は、熱伝達を不必要に妨げることなくコンポーネントをサポートする必要があります。
密な構造により、ワークピースが次のようなものに直接さらされることが少なくなります。

• 輻射熱

• 炉の雰囲気

• 冷却の流れ


このため、多くのバスケット、トレイ、グリッドにはオープン構造が使用されています。
次のような利点があります。

• より良い温度均一性

• より速い加熱応答

• ガス循環の改善

• 治具重量の軽減


ただし、開口面積を大きくしすぎると、治具が弱くなる可能性があります。
したがって、設計には次のバランスが必要です。
熱伝達効率と機械的強度

6. バスケットの設計には強力なフレーム以上のものが必要です
熱処理バスケットはバッチ処理によく使用されます。
設計は、治具とその内部にロードされるコンポーネントの両方を考慮する必要があります。
重要な要素には次のようなものがあります。

• バスケットの寸法

• 底部構造

• 側壁の高さ

• 補強ポジション

• 吊り上げ方法

• 積み重ね可能性

• 最大荷重


重い荷物を積む場合、バスケットの底部は最も重要な領域の 1 つとなります。
補強が不十分な場合、外枠に損傷がなくてもバスケットベースがたわむ可能性があります。

7. トレイの平面度と補強は密接な関係があります
熱処理トレイは、コンポーネントの位置決めの制御が必要な用途に選択されることがよくあります。
トレイの変形により、次のような問題が発生する可能性があります。

• 凹凸のあるワークのサポート

• 間違った積み重ね

• 寸法変化

• 問題への対処


したがって、トレイ設計では次のものを使用できます。

• 補強リブ

• グリッド構造

• サポートフィート

• セクションの深さの増加


補強パターンはランダムに追加するのではなく、実際の荷重領域に対応する必要があります。

8. ラック設計では垂直方向の安定性を考慮する必要がある
熱処理ラックにはコンポーネントが複数のレベルで運ばれることがよくあります。
単純なトレイと比較して、ラックにはさらなる設計上の課題が生じます。
これらには次のものが含まれます。

• より高い重心

• 垂直熱膨張

• サイドローディング

• 不均一な部品の分布

• 取扱い時の構造安定性


背の高いラックの場合、エンジニアは次の点に特に注意を払う必要があります。

• 基礎の安定性

• カラム強度

• クロスブレーシング

• レベル間隔

• 負荷の対称性


ラックが不安定であると、炉の性能と取り扱いの両方のリスクが生じる可能性があります。

9. 鋳造および製造された治具には異なる設計思考が必要
熱処理治具は、鋳造、製造、またはその両方の組み合わせによって製造できます。

鋳造治具の設計
鋳造は次のような用途に適しています。

• 複雑なグリッド構造

• 一体型補強

• 繰返し生産

• 厚い高温構造セクション


鋳造設計では、不必要な質量と応力の集中を避けるためにセクションの移行を慎重に考慮する必要があります。

製作された治具の設計
製作された治具は通常、以下を使用します。

• プレート

• バー

• チューブ

• ロッド

• 溶接アセンブリ


設計上の注意は次のとおりです。

• 溶接位置

• ジョイントの形状

• 製造時の歪み

• 溶接部付近の高温疲労


どちらの方法も自動的に優れているわけではありません。適切なプロセスは、構造、数量、材料、使用条件によって異なります。

10. 溶接位置は治具の寿命に影響を与える可能性があります
製造された熱処理治具では、溶接接合部が重要な領域となることがよくあります。
熱サイクルを繰り返すと、溶接接続の周囲に応力がかかる可能性があります。
潜在的な問題には次のようなものがあります。

• 溶接割れ

• 熱影響部の損傷

• 局所的な歪み

• 残留応力


したがって、治具の設計では、実際的な場合は常に、応力が最も高い領域に不必要な溶接を直接配置することは避けるべきです。
適切な接合設計、正しい溶加材、適切な溶接手順、および寸法管理はすべて、治具の信頼性に貢献します。

11. 積み重ね可能な治具には安定した位置決め機能が必要
積み重ね可能なバスケットとトレイにより、炉の利用率が大幅に向上します。
ただし、スタッキング設計が不十分だと、次のような結果が生じる可能性があります。

• 不安定な荷重

• 位置ずれ

• 不均一な荷重伝達

• 局所的な変形


スタッキング ポイントは、あるフィクスチャ レイヤから次のフィクスチャ レイヤへの予測可能な荷重伝達を提供する必要があります。
設計者は次のことを考慮する必要があります。

• 垂直方向の配置

• ジオメトリの位置決め

• 接触領域

• 熱膨張

• 荷重許容差


これは、複数のフィクスチャ層を積み重ねる場合にますます重要になります。

12. 設計時に取り扱い方法を考慮する必要がある
治具は炉内だけで使用するものではありません。
また、存続する必要があります。

• 読み込み中

• 交通機関

• リフティング

• 荷降ろし中

• 繰り返しのワークショップ対応


したがって、治具の設計には以下を含める必要がある場合があります。

• クレーン吊り上げポイント

• フォークポケット

• ハンドル

• リフティング beams

• 自動処理インターフェース


これらの機能は、積載される総重量に対して十分な強度がなければなりません。
たとえ炉の状態が適切に制御されていたとしても、取り扱い設計が不適切であると、治具の寿命が短くなる可能性があります。

さまざまな炉タイプの治具設計要件
炉システムが異なれば、必要な治具構造も異なります。

真空炉
真空炉用治具 しばしば次のことを強調します。

• 寸法安定性

• 低い治具質量

• 輻射熱伝達

• クリーンな構造

• 管理されたサポート


ピット炉
ピット炉設備 一般に次のものが必要です。

• 垂直荷重の安定性

• 信頼できるリフティングポイント

• 長尺構造部材

• 制御された負荷分散


ローラーハース炉
ローラー上で動作する治具では、次の点を考慮する必要があります。

• 底面平坦度

• サポート間隔

• ローラーコンタクト

• 動的安定性


浸炭炉
設計では次の両方を考慮する必要があります。

• 高温の機械的負荷

• 厳しいプロセス雰囲気


同じ構造設計をすべての炉タイプにわたって単純にコピーすることはできません。

治具の耐用年数を縮める一般的な設計上の問題
熱処理治具は、いくつかの設計関連の問題により早期に故障する可能性があります。

典型的な例は次のとおりです。
サポート間のスパンが大きすぎる
サポートされていない長い部分は温度によってたわむ可能性があります。
偏荷重
集中した重量により、局所的な変形が発生する可能性があります。
過度に堅い構造
膨張代が不足すると熱応力が増大する可能性があります。
過剰な治具重量
重い構造は必ずしも性能を向上させることなく熱質量を増加させます。
スタッキングが弱い領域
接触形状が不十分だと、局所的な変形が発生する可能性があります。
間違った溶接位置
高応力溶接領域では、熱サイクルを繰り返すと亀裂が発生する可能性があります。

優れた設計がどのように器具の耐用年数を延ばすことができるか
耐用年数の延長は、通常、単一の変更ではなく、改善の組み合わせによって実現されます。
より良い治具設計には以下が含まれる可能性があります。

• よりバランスの取れた負荷パス

• 正しい補強

• 熱膨張許容値の向上

• 応力集中の軽減

• 適切な材料の厚さ

• 最適化されたオープンエリア

• 信頼できるハンドリング構造


これらの設計要素を適切な耐熱材料と組み合わせると、治具の性能を大幅に向上させることができます。

カスタム熱処理治具を設計する前に必要な情報
治具を開発する前に、メーカーは実際の動作条件を理解する必要があります。
役立つ情報には次のものが含まれます。

完全な情報を提供することで、既存の設備の弱点を単純に再現することを避けることができます。

FH® アロイによるカスタム熱処理治具設計
FH Alloy は、工業炉用途向けにカスタマイズされた熱処理治具を製造しています。
利用可能な製品は次のとおりです。

• 熱処理バスケット

• 炉トレイ

• 熱処理ラック

• 積み重ね可能な治具

• 真空炉用治具

• ピット炉設備

• カスタムサポート構造


お客様は以下を提供できます。

• 図面

• 既存の治具サンプル

• 炉の寸法

• ワーク情報

• 読み込み中 requirements


交換プロジェクトの場合、既存の変形または破損箇所の写真も、考えられる設計改善の評価に役立ちます。

よくある質問
Q1：熱処理治具は材質が正しいのに変形してしまうのはなぜですか？
素材は要素の 1 つにすぎません。過剰な荷重、支持されていない長いスパン、不十分な荷重分散、不十分なクリープ耐性、熱膨張の制約も変形を引き起こす可能性があります。

Q2: 重い器具は常に長持ちしますか?
いいえ。重量を増やすと一部の領域の剛性が向上する可能性がありますが、過剰な質量は熱負荷を増加させるため、応力やクリープの問題は自動的に解決されません。

Q3: 熱処理バスケットの変形を軽減するにはどうすればよいですか?
考えられる改善には、サポートの間隔、補強、荷重分散、材料の選択、最大荷重制限の最適化が含まれます。

Q4: 炉の種類に応じて治具の設計を変更する必要がありますか?
はい。真空炉、ピット炉、ローラーハース炉、浸炭炉、およびバッチ炉には、異なる熱、雰囲気、負荷、および取り扱い要件があります。

Q5: 既存の治具の設計を最適化できますか?
はい。既存の図面、使用状況、故障写真、荷重データ、および材料情報をレビューして、構造上の改善の可能性を特定できます。

結論
熱処理治具の耐用年数は、合金のグレード以外にも大きく依存します。
信頼性の高い設計では、次のことを考慮する必要があります。

• 負荷分散

• サポート位置

• 熱膨張

• 構造幾何学

• 熱伝達

• 治具の重量

• 取り扱い

• 炉の状態


最良の結果は、適切な材料の選択と用途固有の構造設計を組み合わせることで得られます。
FH® Alloy は、顧客の図面と実際の動作要件に基づいて、工業炉用のカスタマイズされた熱処理治具の設計と製造を提供します。
新しい治具または交換プロジェクトの場合は、技術評価のために炉のタイプ、動作温度、ワークピースの寸法、総負荷、治具のサイズ、雰囲気、および既存の図面を提供します。
