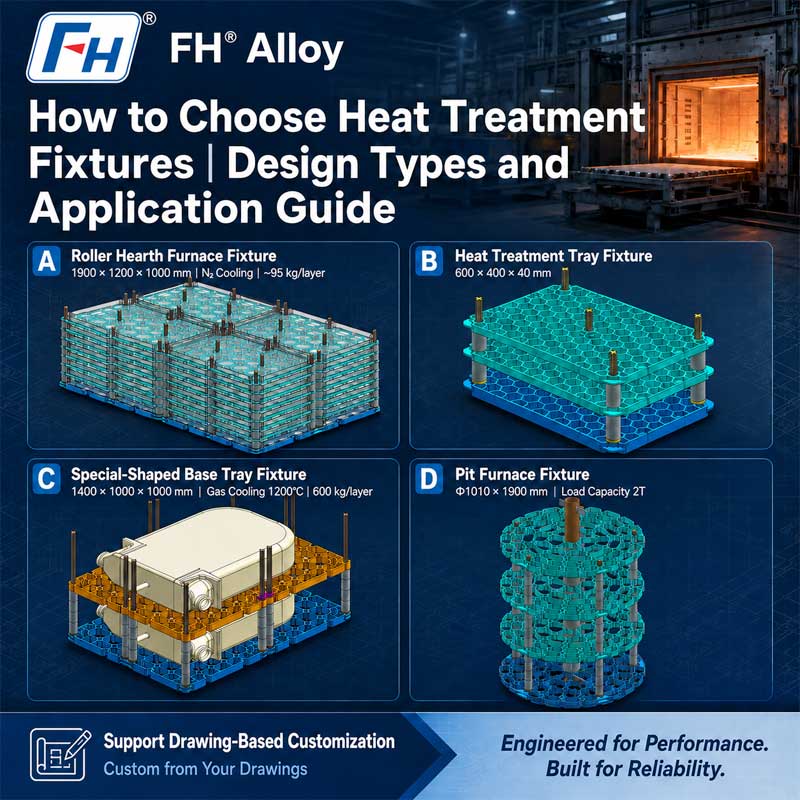

熱処理治具の選び方 |デザインの種類とアプリケーションガイド

工業用熱処理生産において、治具は、部品を炉に出入りするために使用される単純なキャリア以上の役割を果たします。

適切に設計された熱処理治具は、以下の制御に役立ちます。

• コンポーネントの配置

• 熱分布

• 積載効率

• 生産の一貫性

• 高温変形


ただし、適切なフィクスチャを選択することは必ずしも簡単ではありません。

少量のバッチコンポーネントに適した治具は、重量のある鋳物には適さない場合があります。従来の炉で使用されている設計は、真空熱処理プロセスの要件を満たさない場合があります。

正しい解決策は、次の関係によって異なります。

• ワーク形状

• 炉の種類

• 温度範囲

• 積載方法

• 生産サイクル

• 材料性能


このガイドでは、熱処理治具の主なタイプと、エンジニアがさまざまな産業用途に適した設計を選択する方法について説明します。
FH® Alloy は、顧客の図面、炉の状態、生産要件に基づいてカスタマイズされた熱処理治具を提供します。

熱処理治具の選択が重要な理由
熱処理中、コンポーネントは繰り返し高温と熱サイクルにさらされます。

治具はワークピースを支持しながらその構造的機能を維持する必要があります。

治具の設計が不適切であると、次のような問題が発生する可能性があります。

• ワークの歪み

• 加熱ムラ

• 炉容量の減少

• 治具の寿命が短い
• 生産コストの増加


連続熱処理作業を行うメーカーにとって、治具の性能は生産性に直接影響します。
適切に設計された治具では、次のバランスが取れている必要があります。
機械的強度 熱伝達 重量の最適化 耐用年数

さまざまな熱処理治具の設計とその用途
工業炉で使用される一般的な治具構成がいくつかあります。
最適な選択は、コンポーネントの形状、プロセス要件、炉環境によって異なります。

熱処理バスケット: バッチ処理のための柔軟なソリューション
熱処理バスケット 複数のコンポーネントが一緒に処理されるバッチ生産に一般的に選択されます。

これらは次の目的で広く使用されています。

• 小さな金属パーツ

• ファスナー

• 自動車部品

• 機械加工部品

• 鋳造コンポーネント


熱処理バスケットのメリット
効率的なバッチロード
バスケットを使用すると、オペレーターは 1 つの炉サイクルで多くのコンポーネントをロードできます。
これにより次のことが改善されます。

• ハンドリング効率

• 生産体制

• 炉利用率


良好な熱循環
開放構造により、熱と炉の雰囲気がより効果的にコンポーネントに到達します。
これにより、処理中の温度均一性が向上します。

取り扱いが簡単
多くの産業用バスケットには次のものが含まれます。

• リフティングポイント

• 強化フレーム

• 積み重ね可能な構造

• 取り扱い機能

これらの設計により、繰り返しの運用環境に適しています。

熱処理バスケットを選択する必要があるのはどのような場合ですか?
バスケットは、次のような場合に適しています。

• 複数の部品を一緒に処理する

• コンポーネントの形状は比較的単純です

• バッチロードが推奨されます

• 高い生産効率が求められる


熱処理トレイ：精密部品の安定した位置決め
熱処理トレイ 組織的な配置が必要なコンポーネントに制御された支持面を提供します。
バスケットと比較して、トレイは通常、位置制御に優れています。

これらは以下の目的でよく使用されます。

• 精密機械加工部品

• フラットコンポーネント

• ツーリングコンポーネント

• 分離が必要なコンポーネント


熱処理トレイの主な設計上の特徴
用途に応じて、トレイには次のものが含まれる場合があります。

• グリッド開口部

• 補強リブ

• 位置決めポイント

• サポートブロック

• 積み重ね可能な構造


なぜ熱処理にトレイが使用されるのですか?
トレイは次のことに役立ちます。

• 部品の動きを減らす

• 一定の間隔を維持する

• 部品の接触を防ぐ

• プロセスの再現性の向上


寸法精度が必要な用途では、トレイの設計が重要になる場合があります。

熱処理ラック: 大型または複雑なコンポーネントのサポート
熱処理ラック コンポーネントが特定の配置やマルチレベルのサポートを必要とするアプリケーション向けに設計されています。
これらは一般的に次の目的で使用されます。

• 長いコンポーネント

• 重量部品

• 大規模なアセンブリ

• 精密部品


ラック設計に関する重要な考慮事項
負荷分散
高温強度は材質だけで決まるわけではありません。
次のことを防ぐために、構造は荷重を適切に分散する必要があります。

• 曲げ

• たるみ

• 局所的な応力集中


コンポーネントの配置
ラックは、次のことを可能にしながら、安定したサポートを提供する必要があります。

• 熱循環

• 熱膨張

• 簡単な積み込み


炉の互換性
ラックの寸法は以下と一致する必要があります。

• 炉室サイズ

• 積載装置

• 製造工程


グリッド設備: 熱伝達と重量の最適化
グリッドタイプの器具 熱の流れを改善するためにオープン構造で設計されています。

これらは一般的に次のように使用されます。

• サポートするプラットフォーム

• ベースグリッド

• 中間層

• バスケット構造


グリッド構造のメリット
適切に設計されたグリッド固定具は、次の機能を提供します。

• 治具重量の軽減

• 熱循環の改善

• より良い雰囲気の接触

• 効率的な炉への装填


ただし、開放構造は高温動作中にも十分な強度を維持する必要があります。

カスタム熱処理治具: ワークピースに合わせて設計
標準的な治具の設計は、必ずしも産業上の要件を満たすとは限りません。
特殊なコンポーネントの場合、メーカーはカスタマイズされたソリューションを必要とすることがよくあります。

カスタム フィクスチャは次に従って開発されます。

• コンポーネントの寸法

• 重要なサポート拠点

• 積載方向

• 炉の制限

• プロセス要件


カスタムフィクスチャの適用例
カスタム デザインは、次の目的でよく使用されます。

• 航空宇宙部品

• タービン部品

• 大型鋳物

• 精密工具

• 特殊合金成分


炉のタイプに合わせた治具の設計
炉環境は、治具を選択する際の最も重要な要素の 1 つです。

真空炉用治具
真空炉の用途では、次の点に特別な注意が必要です。

• 材料の安定性

• きれいな表面の要件

• 寸法精度

• 輻射熱伝達


熱伝達条件が従来の炉とは異なるため、真空治具には通常、最適化された構造が必要です。

ピット炉設備
ピット炉の治具は通常、垂直荷重用に設計されています。
重要な考慮事項は次のとおりです。

• 治具の高さ

• 昇降構造

• ロードバランス

• コンポーネントの配置


ローラーハース炉設備
連続炉システムには、搬送機構と連動できる治具が必要です。
設計上の考慮事項は次のとおりです。

• 底部構造

• 移動時の安定性

• ローラー間隔

• 総積載重量


浸炭炉用治具
浸炭プロセスでは、治具が厳しい熱条件や大気条件にさらされます。
材料の選択と構造設計では、次のことを考慮する必要があります。

• 炭素大気の効果

• 高温暴露

• 長い動作サイクル


適切な治具の材質の選択
治具の設計と材料の選択を一緒に検討する必要があります。
一般的な耐熱材料には次のようなものがあります。

310S ステンレス鋼
よく選ばれるのは次のような場合です。

• 炉トレイ

• サポート構造

• 一般的な高温用途


1.4848 耐熱鋼
一般的に、要件に次のような場合に使用されます。

• 高温強度

• 耐酸化性

• 構造的信頼性


1.4849 および 1.4852 合金
以下のような、より厳しい条件に使用されます。

• より高い温度

• 長いサービス期間

• 優れた耐クリープ性


ニッケル基合金
より高い温度性能やより厳しい動作条件を必要とするアプリケーションに選択されます。

熱処理治具を選択する際の重要な要素
治具の設計を選択する前に、エンジニアは次の要素を評価する必要があります。

1. ワーク形状
次のことを考慮してください。

• 形状

• サイズ

• 重量

• 重要な表面

• 変形の危険性


2. 炉の条件
重要なパラメータには次のものがあります。

• 温度

• 雰囲気

• 加熱方法

• サイクル周波数


3. 積載要件
評価:

• 単一コンポーネントの重量

• バッチ重量

• 積載方法

• ハンドリング装置


4. 予想耐用年数
時々使用するように設計された器具は、継続的に使用するものとは異なる場合があります。
次のことを考慮してください。

• 熱サイクル

• メンテナンス要件

• 交換頻度


熱処理治具を選択する際のよくある間違い
初期費用だけで選ぶ
低コストの設備を使用すると、次のような結果が得られる可能性があります。

• より速い変形

• より頻繁な交換

• 生産の中断


炉の状態を無視する
空気雰囲気に適した器具は、次のような環境では適切に機能しない可能性があります。

• 真空環境

• 浸炭雰囲気

• ハイサイクル生産


特殊な用途に標準設計を使用する
複雑なコンポーネントにはカスタマイズされたサポート ソリューションが必要になることがよくあります

FH® アロイによるカスタム熱処理治具の製造
FH® アロイは製造に特化しています カスタマイズされた熱処理治具 工業炉用途に。

解決策には次のようなものがあります。

• 熱処理バスケット

• 炉トレイ

• 熱処理ラック

• グリッドフィクスチャ

• カスタムサポート治具

• 真空炉用治具


製造は以下に基づいて行うことができます。

• お客様の図面

• 既存のサンプル

• 炉仕様

• コンポーネントの要件


FH アロイは、適切な材料、最適化された構造、製造経験を組み合わせることで、お客様が炉の性能と治具の信頼性を向上させるのに役立ちます。

よくある質問
Q1: どのようなタイプの熱処理治具が最もよく使用されますか?
バスケット、トレイ、ラックは、最も広く使用されているデザインの 1 つです。最適な選択は、ワークピースと炉のプロセスによって異なります。

Q2: 熱処理治具はどうやって選べばいいですか?
選択には、ワークピースの寸法、炉の種類、温度、雰囲気、負荷方法、および予想される耐用年数を考慮する必要があります。

Q3: 熱処理治具はカスタマイズできますか?
はい。ほとんどの工業炉設備は、実際の生産要件に応じてカスタマイズされます。

Q4: 高温器具に適した材質は何ですか?
一般的な材料には、310S、1.4848、1.4849、1.4852、およびその他の耐熱合金が含まれます。

結論
適切な熱処理治具を選択するには、バスケット、トレイ、ラックを選択するだけでは不十分です。

治具は、完全な動作環境に従って設計する必要があります。

• 炉の条件

• コンポーネントの要件

• 温度

• 積載方法

• 材料性能


治具を適切に選択すると、生産効率が向上し、変形のリスクが軽減され、耐用年数が長くなります。
FH® アロイは、信頼性の高い高温炉ソリューションを必要とする産業顧客向けにカスタマイズされた熱処理治具を提供します。
